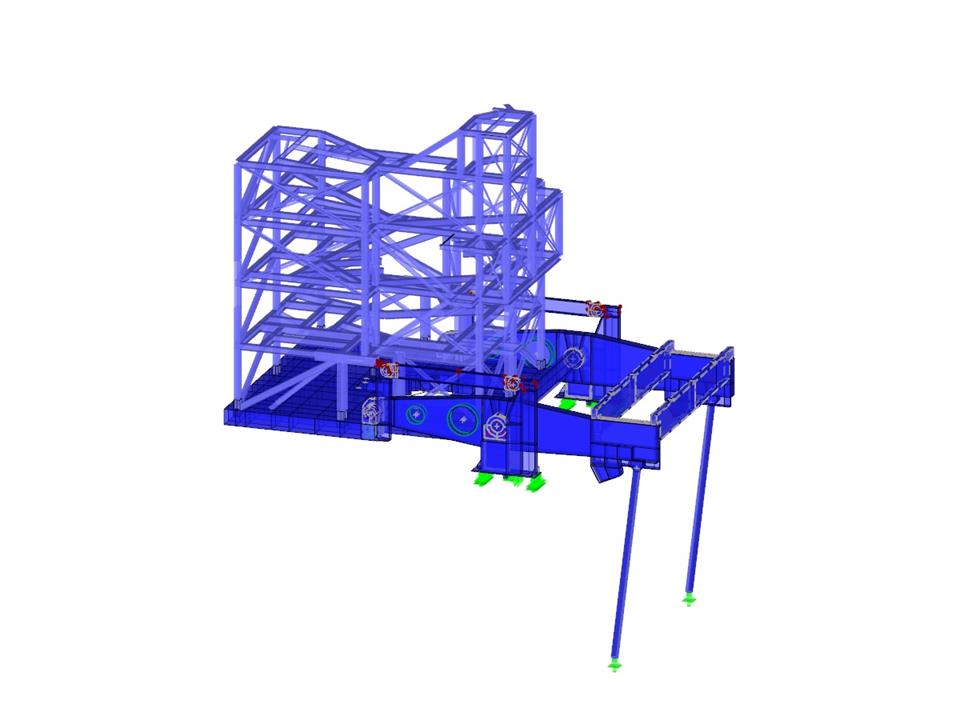

设计的升降台可以垂直移动,并且有一个配重。 由于为平行四边形,工作台在任何位置均可保持水平。 该结构的长度大约为27.5 m,高度为71.8 m。 上升的钢结构中安装了各种设备。 结构模型主要使用的是在RFEM截面库中按照GOST标准的俄罗斯截面。 整个项目采用了RFEM的附加模块RF-STEEL进行计算。 镇流器结构的总重量约为1,102.3吨。
Ingenieurbüro Jürgen Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen, Germany
www.ibehlenz.de
Ingenieurbüro Jürgen Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen, Germany
www.ibehlenz.de
钢升降台
无法下载
客户项目/只视图
节点数目: | 6980 |
线的数目 | 9353 |
杆件数目: | 1703 |
面的数目: | 2845 |
实体数目 | 182 |
总重量 | 239,294 t |
翘曲区域尺寸 | 18.630 x 11.279 x 21.895 m |
软件版本 | 4.06.00 |
