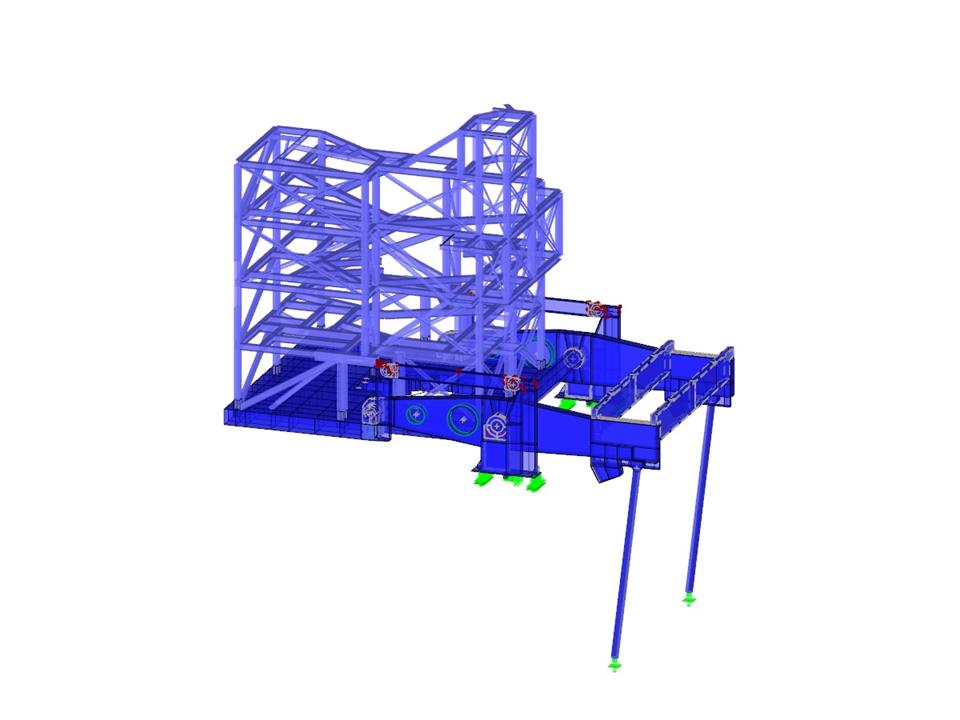

La mesa elevadora diseñada se puede mover verticalmente y tiene un contrapeso. Debido al paralelogramo, la mesa permanece horizontal en cualquier posición. La estructura tiene aproximadamente 18 m de largo, 11 m de ancho y 21 m de alto. Varios equipos están instalados en la estructura de acero ascendente. Para la estructura, se utilizaron principalmente secciones rusas según la norma GOST de la biblioteca de secciones de RFEM. Para el diseño se utilizó el módulo adicional RF-STEEL de RFEM. El peso total de la estructura con lastre es de aproximadamente 1.102,3 toneladas.
Ingenieurbüro Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen, Alemania
www.ibehlenz.de
Ingenieurbüro Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen, Alemania
www.ibehlenz.de
Mesa elevadora de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 6980 |
| Número de líneas | 9353 |
| Número de barras | 1703 |
| Número de superficies | 2845 |
| Número de sólidos | 182 |
| Peso completo | 239.294 t |
| Dimensiones (métricas) | 18,630 x 11,279 x 21,895 m |
| Dimensiones (imperiales) | 61.12 x 37 x 71.83 feet |
| Versión del programa | 4.06.00 |
