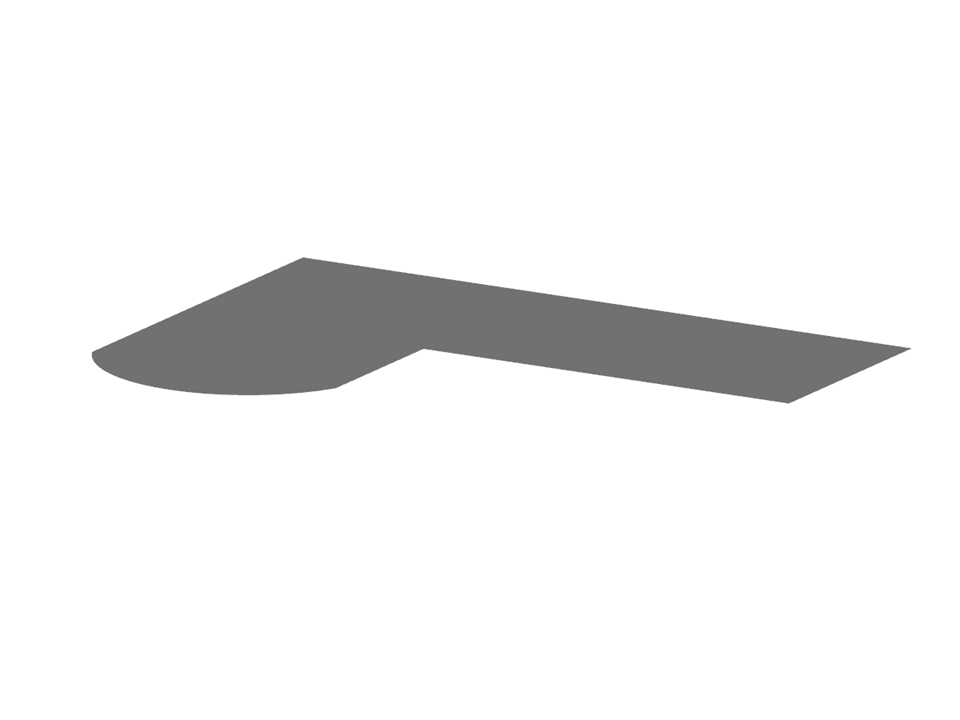

Tutaj można pobrać model częściowy budynku i otworzyć go w programie RFEM 5 do analizy elementów skończonych.
Budynek ten jest powiększany o dodatkowe elementy konstrukcyjne w każdym filmie ze szkolenia online.
Model ten został wykorzystany w wideo „RFEM 5 dla początkujących | 004 Wprowadzanie modelu - Ustawienia siatki i powierzchnie. "
Model wykorzystany w
- Tutorial dla początkujących w programie RFEM 5 | 001 Wstęp - Program do analizy statyczno-wytrzymałościowej RFEM, informacje ogólne
- Tutorial dla początkujących w programie RFEM 5 | 002 Wstęp - Tworzenie modelu
- Tutorial dla początkujących w programie RFEM 5 | 003 Interfejs użytkownika - Konfiguracja i kontrola
- Tutorial dla początkujących w programie RFEM 5 | 004 Wprowadzanie modelu - Ustawienia rastra i powierzchnie
RFEM 5 dla początkujących | 004 Ustawienia siatki i powierzchnie
| Liczba węzłów | 8 |
| Liczba linii | 8 |
| Liczba powierzchni | 2 |
| Ciężar całkowity | 145,727 t |
| Wymiary (metryczne) | 20,000 x 14,500 x 0,000 m |
| Wymiary (imperialne) | 65.62 x 47.57 x 0 feet |
| Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
