Manuale RFEM Online | 4.4 Superfici

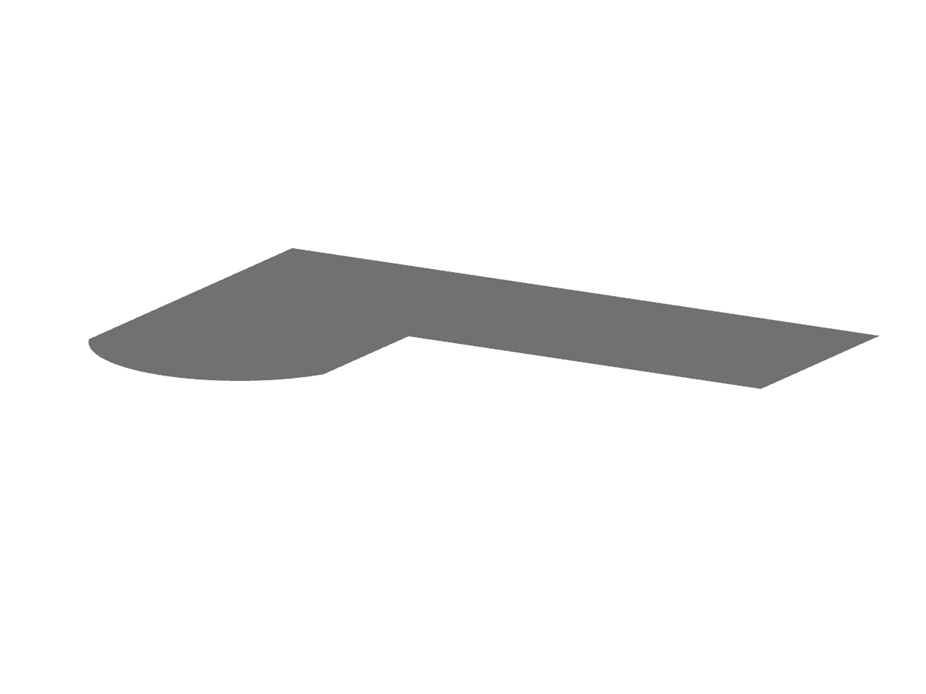

Scarica il modello parziale di un edificio qui, e aprirlo con il software di analisi agli elementi finiti RFEM 5.
In ogni video del nostro corso online estendiamo questo edificio sempre con elementi di costruzione aggiuntivi.
Questo modello è stato utilizzato nel video " RFEM 5 per principianti | 004 Input modello - Impostazioni griglia e superfici ."
Modello utilizzato in
- RFEM 5 Tutorial per principianti | 001 Introduzione - Software di analisi strutturale RFEM e panoramica
- RFEM 5 Tutorial per principianti | 002 Introduzione - Creazione di un modello
- RFEM 5 Tutorial per principianti | 003 Interfaccia utente - Configurazione e controllo
- RFEM 5 Tutorial per principianti | 004 Input modello - Impostazioni griglia e superfici
RFEM 5 per principianti | 004 Impostazioni griglia e superfici
| Numero di nodi | 8 |
| Numero di linee | 8 |
| Numero di superfici | 2 |
| Peso totale | 145,727 t |
| Dimensioni (metriche) | 20.000 x 14.500 x 0.000 m |
| Dimensioni (imperiali) | 65.62 x 47.57 x 0 feet |
| Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
