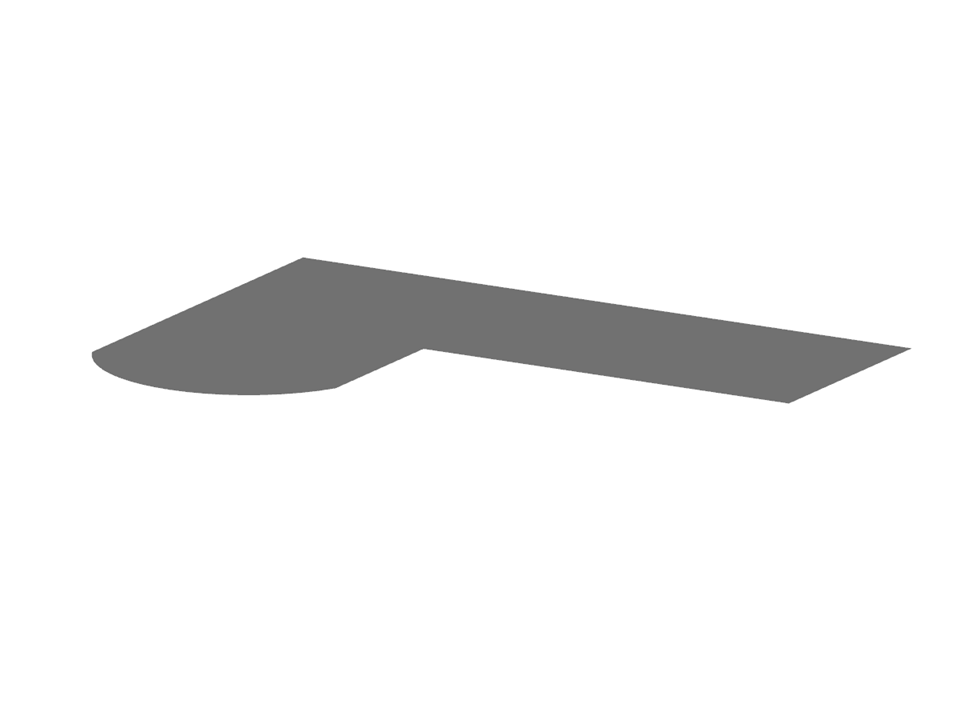

Descargue el modelo parcial de un edificio aquí y ábralo con el software de análisis por elementos finitos RFEM 5.
Este edificio se amplía con componentes estructurales adicionales en cada video de la formación en línea.
Este modelo se utilizó en el video "RFEM 5 para principiantes | 004 Entrada del modelo - Configuración de la rejilla y superficies ".
Modelo utilizado en
- Tutorial para principiantes de RFEM 5 | 001 Introducción - Software de análisis estructural RFEM y visión general
- Tutorial para principiantes de RFEM 5 | 002 Introducción - Creación de un modelo
- Tutorial para principiantes de RFEM 5 | 003 Interfaz de usuario - Configuración y control
- Tutorial para principiantes de RFEM 5 | 004 Entrada del modelo - Configuración de la rejilla y superficies
RFEM 5 para principiantes | 004 Configuración de cuadrícula y superficies
| Número de nudos | 8 |
| Número de líneas | 8 |
| Número de superficies | 2 |
| Peso completo | 145.727 t |
| Dimensiones (métricas) | 20,000 x 14,500 x 0,000 m |
| Dimensiones (imperiales) | 65.62 x 47.57 x 0 feet |
| Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
