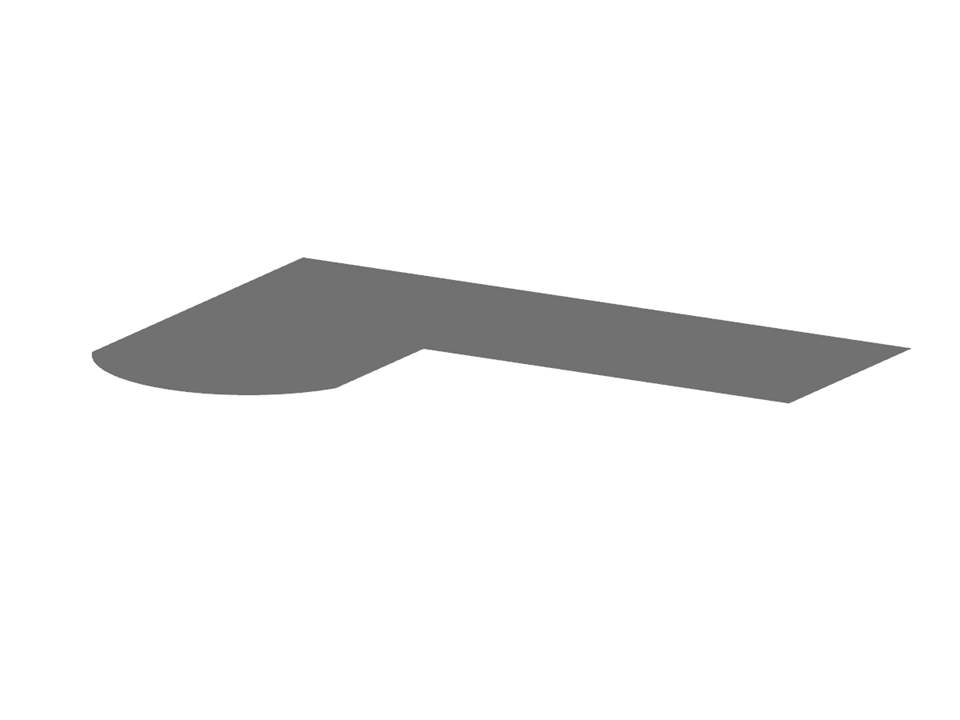

Téléchargez ci-dessous le modèle partiel de ce bâtiment et ouvrez-le avec RFEM 5.
Des éléments y sont ajoutés à chaque vidéo de cette série de tutoriels en ligne.
Ce modèle est utilisé dans la vidéo « Tutoriel pour débutant sur RFEM 5 | 004 Paramètres de grille et surfaces ».
- Tutoriel pour débutant sur RFEM 5 | 001 Introduction - Logiciel de calcul de structure RFEM et thèmes abordés
- Tutoriel pour débutant sur RFEM 5 | 002 Introduction - Création d'un modèle
- Tutoriel pour débutant sur RFEM 5 | 003 Interface graphique - Configuration et contrôle
- Tutoriel pour débutant sur RFEM 5 | 004 Création d'un modèle - Paramètres de grille et surfaces
RFEM 5 pour débutant | 004 Paramètres de grille et surfaces
Nombre de nœuds | 8 |
Nombre de lignes | 8 |
Nombre de surfaces | 2 |
Poids total | 145,727 t |
Dimensions (métrique) | 20,000 x 14,500 x 0,000 m |
Dimensions (impériales) | 65.62 x 47.57 x 0 feet |
Version du logiciel | 5.23.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
