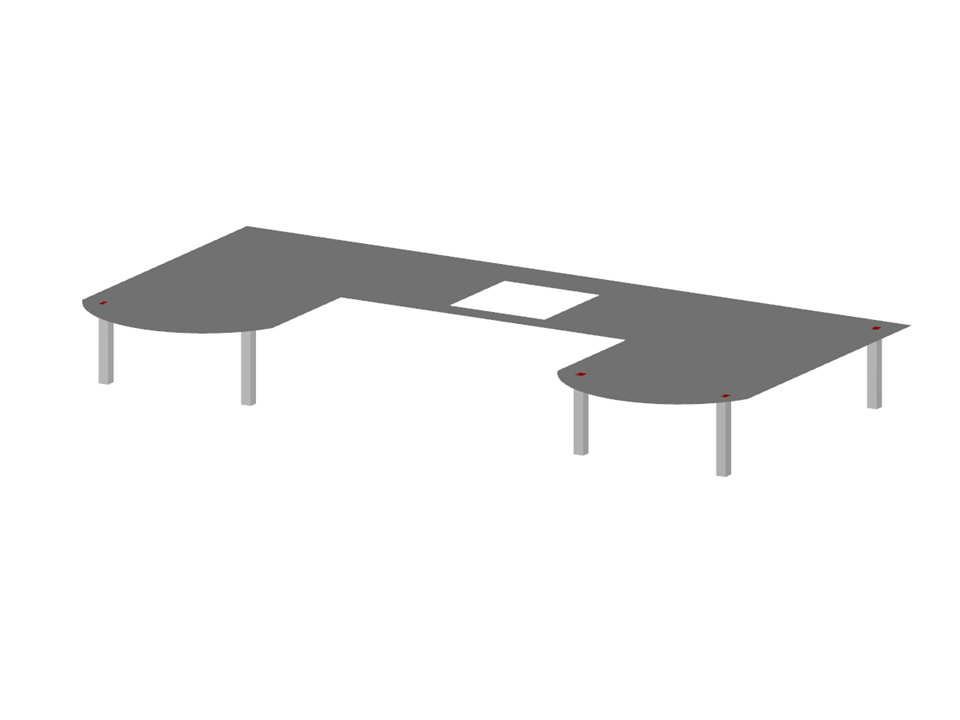

Scarica il modello parziale di un edificio qui, e aprirlo con il software di analisi agli elementi finiti RFEM 5. In ogni video del nostro corso online estendiamo questo edificio sempre con elementi di costruzione aggiuntivi.
Questo modello è stato utilizzato nel video " RFEM 5 per principianti | 005 Sezioni trasversali, aste e colonne ."
Modello utilizzato in
- RFEM 5 Tutorial per principianti | 001 Introduzione - Software di analisi strutturale RFEM e panoramica
- RFEM 5 Tutorial per principianti | 002 Introduzione - Creazione di un modello
- RFEM 5 Tutorial per principianti | 003 Interfaccia utente - Configurazione e controllo
- RFEM 5 Tutorial per principianti | 005 Input modello - Sezioni trasversali, aste e pilastri
RFEM 5 per principianti | 005 Sezioni trasversali e colonne
| Numero di nodi | 30 |
| Numero di linee | 22 |
| Numero di aste | 6 |
| Numero di superfici | 3 |
| Peso totale | 223,654 t |
| Dimensioni (metriche) | 28.000 x 14.500 x 3.000 m |
| Dimensioni (imperiali) | 91.86 x 47.57 x 9.84 feet |
| Versione del programma | 5.21.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
