Scarica qui il modello di una copertura in alluminio e aprilo con il software strutturale agli elementi finiti RFEM.
Questo modello viene utilizzato nel webinar gratuito "Modellazione e progettazione di strutture in alluminio in RFEM 6 e RSTAB 9" il 27 gennaio 2022 (in inglese, 25 gennaio 2022, in tedesco).
Modello utilizzato in
- Modellazione e verifica di strutture in alluminio in RFEM 6 e RSTAB 9
- Modellazione e verifica di strutture in alluminio in RFEM 6 e RSTAB 9
- Software di analisi strutturale per costruzioni di alluminio | RFEM 6 e RSTAB 9 di Dlubal Software
- Software di analisi strutturale e progettazione per strutture in legno | RFEM 6 e RSTAB 9 di Dlubal Software

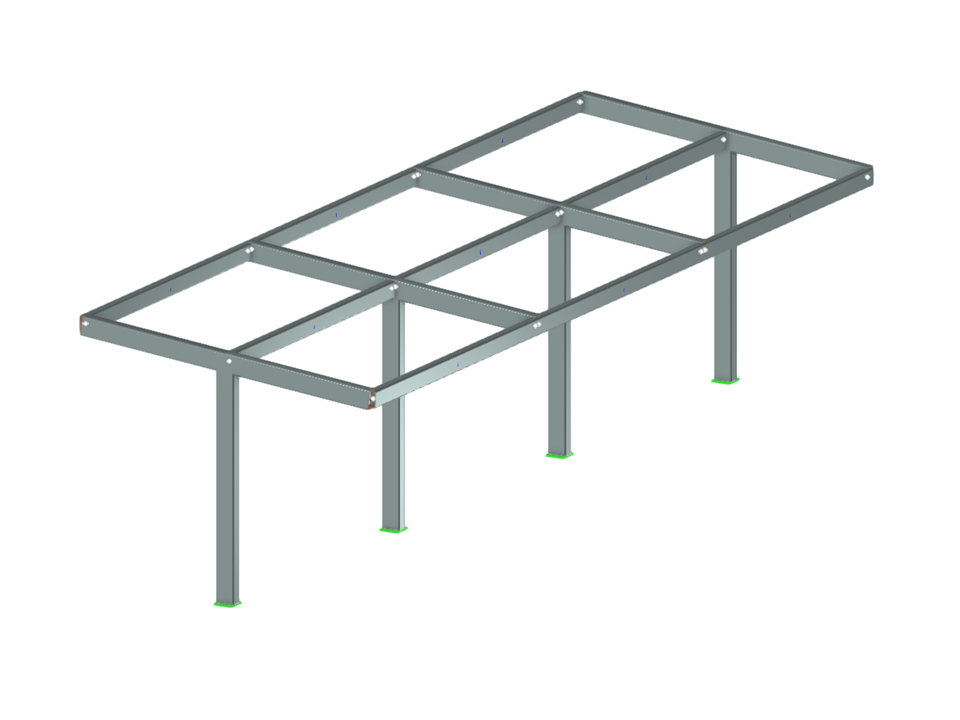

Struttura di copertura in alluminio
| Numero di nodi | 16 |
| Numero di linee | 21 |
| Numero di aste | 21 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 105 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,803 t |
| Dimensioni (metriche) | 4.000 x 3.200 x 12.000 m |
| Dimensioni (imperiali) | 13.12 x 10.5 x 39.37 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
