Faça aqui o download do modelo de uma cobertura de alumínio e abra-o com o programa estrutural de elementos finitos RFEM.
Este modelo é utilizado no seminário web gratuito "Modelação e dimensionamento de estruturas de alumínio no RFEM 6 e RSTAB 9" a 27 de janeiro de 2022 (inglês, 25 de janeiro de 2022, em alemão).
Modelo utilizado em
- Modelação e dimensionamento de estruturas de alumínio no RFEM 6 e RSTAB 9
- Modelação e dimensionamento de estruturas de alumínio no RFEM 6 e RSTAB 9
- Software de cálculo estrutural para estruturas em alumínio | RFEM 6 e RSTAB 9 da Dlubal Software
- Software para o dimensionamento de estruturas de madeira | RFEM 6 e RSTAB 9 da Dlubal Software

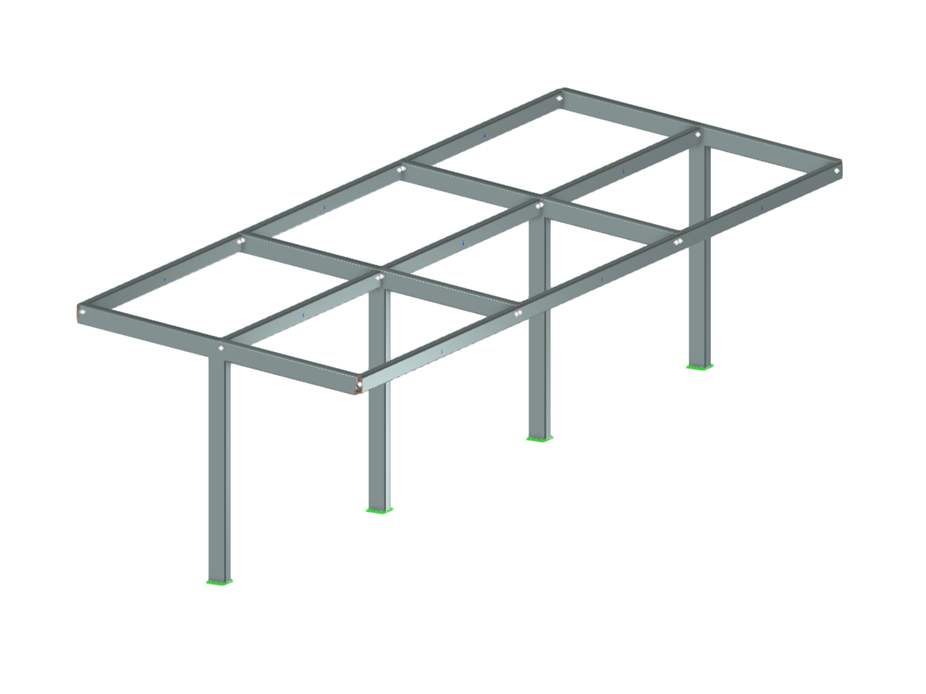

Estrutura de cobertura de alumínio
| Número de nós | 16 |
| Número de linhas | 21 |
| Número de barras | 21 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 105 |
| Número de combinações de resultados | 0 |
| Peso total | 1,803 t |
| Dimensões (métricas) | 4,000 x 3,200 x 12,000 m |
| Dimensões (imperial) | 13.12 x 10.5 x 39.37 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
2024-08-01
Duração: 01:40:19 min
Função do programa
Duração: 00:01:05 min
Duração: 00:52:00 min
Duração: 01:02:39 min
Duração: 01:10:42 min
Duração: 00:01:00 min
Base de dados de conhecimento
Duração: 00:00:55 min
Base de dados de conhecimento
Duração: 00:02:14 min

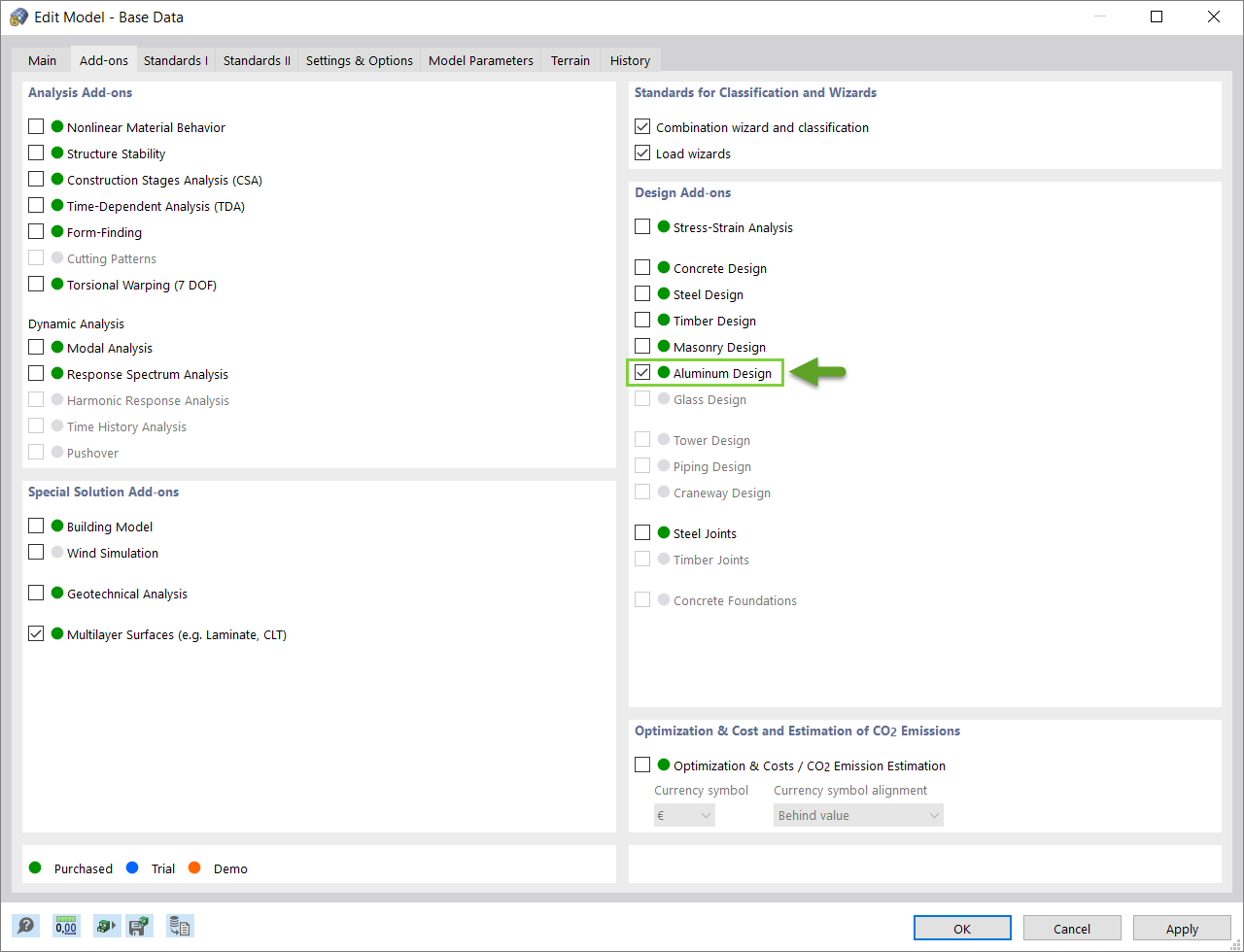

O módulo Dimensionamento de alumínio para o RFEM 6 dimensiona barras de alumínio para os estados limite último e de utilização segundo o Eurocódigo 9. Além disso, é possível o dimensionamento segundo a ADM 2020 (norma dos EUA).

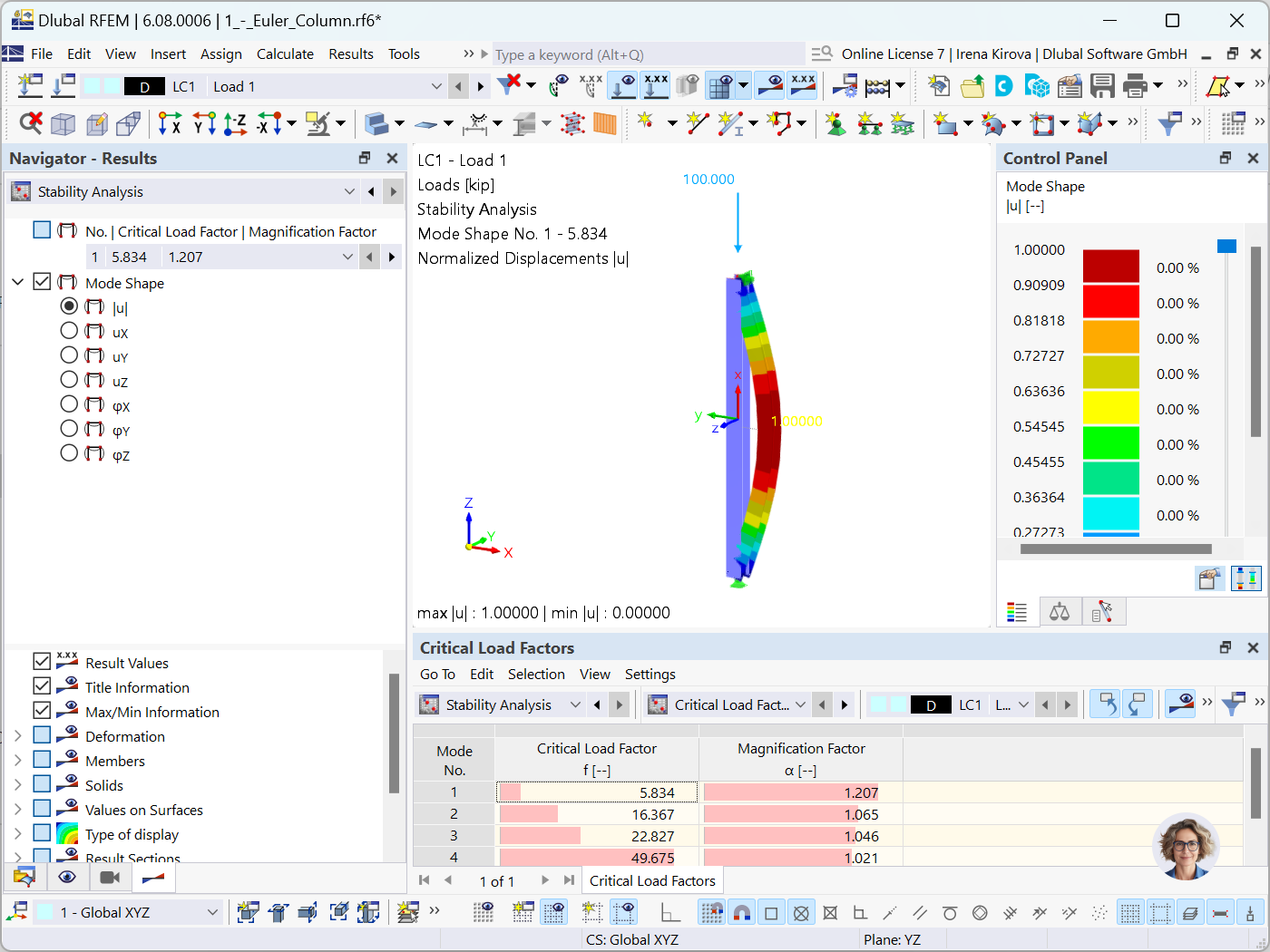

O fator de relevância modal é um resultado da análise de estabilidade linear e descreve qualitativamente o grau de participação de cada barra num modo próprio específico.

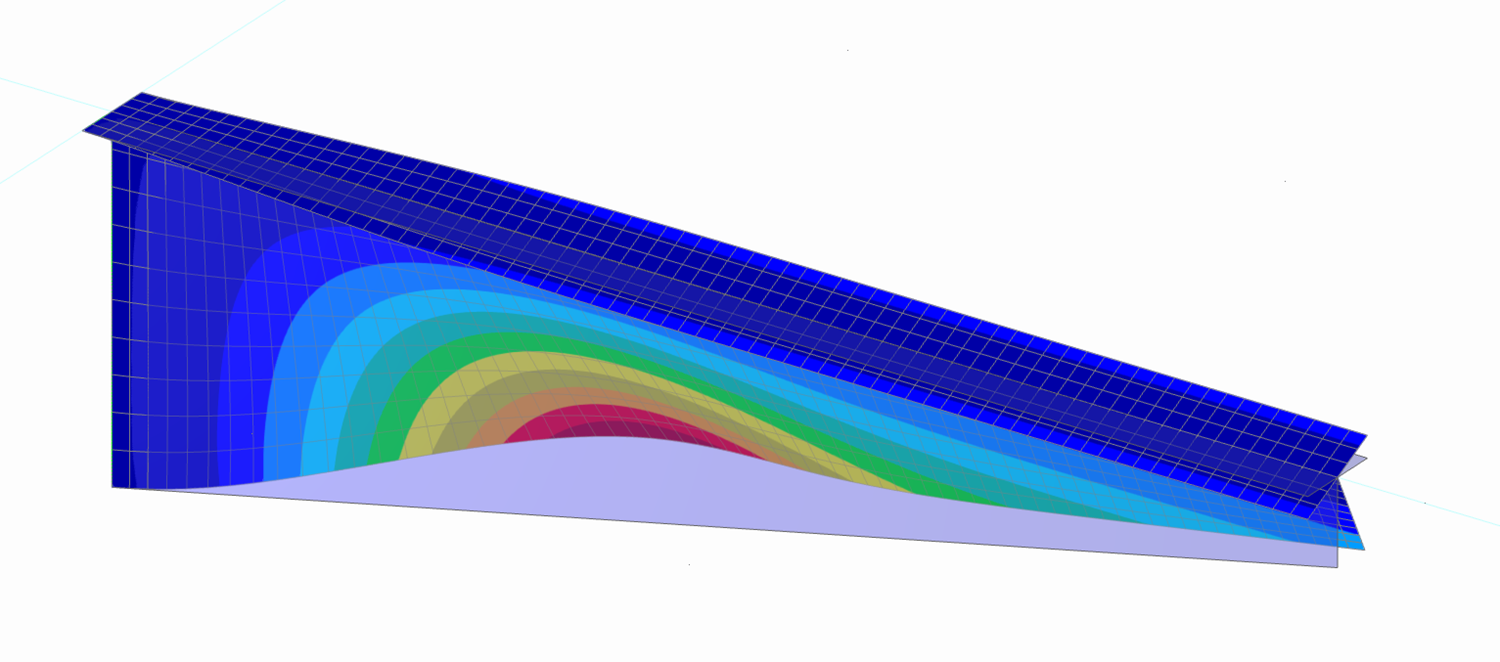

De forma a poder avaliar a influência dos fenómenos de estabilidade locais de componentes esbeltos, o RFEM 6 e o RSTAB 9 oferecem a possibilidade de realizar uma verificação linear da carga crítica ao nível da secção. O artigo seguinte é sobre os conceitos básicos do cálculo e da interpretação de resultados.
Para a verificação da estabilidade de barras utilizando o método da barra equivalente, é necessário definir comprimentos efetivos ou comprimentos de encurvadura por flexão-torção para determinar uma carga crítica para a rotura de estabilidade. Neste artigo, é apresentada uma função específica do RFEM 6, através da qual é possível atribuir uma excentricidade aos apoios nodais e assim influenciar a determinação do momento fletor crítico considerado na análise de estabilidade.

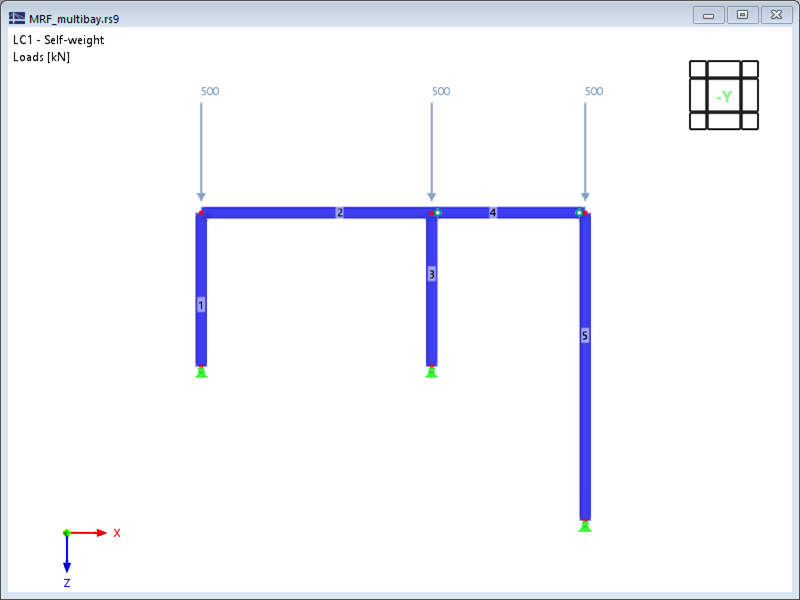

O fator de relevância modal (MRF) pode ajudá-lo a avaliar até que ponto os elementos estruturais estão envolvidos numa forma própria. O cálculo é baseado na energia de deformação elástica relativa de cada componente estrutural.
Com o MRF, é possível distinguir entre formas próprias locais e globais. Se diversas barras apresentarem um MRF significativo (por exemplo, > 20%), é muito provável que exista uma instabilidade em toda a estrutura ou em parte da mesma. No entanto, se a soma de todos os MRF for de aproximadamente 100% para uma forma própria, é de esperar um problema de estabilidade local (por exemplo, encurvadura de uma barra individual).
Além disso, o MRF pode ser utilizado para determinar cargas críticas e comprimentos efetivos de determinados componentes estruturais (por exemplo, para a análise de estabilidade). As formas próprias para as quais uma determinada barra apresente valores de MRF pequenos (por exemplo, < 20%) podem ser negligenciadas neste contexto.
O MRF é exibido como forma própria na tabela de resultados em Análise de estabilidade --> Resultados por barra → Comprimento efetivo e Cargas críticas.

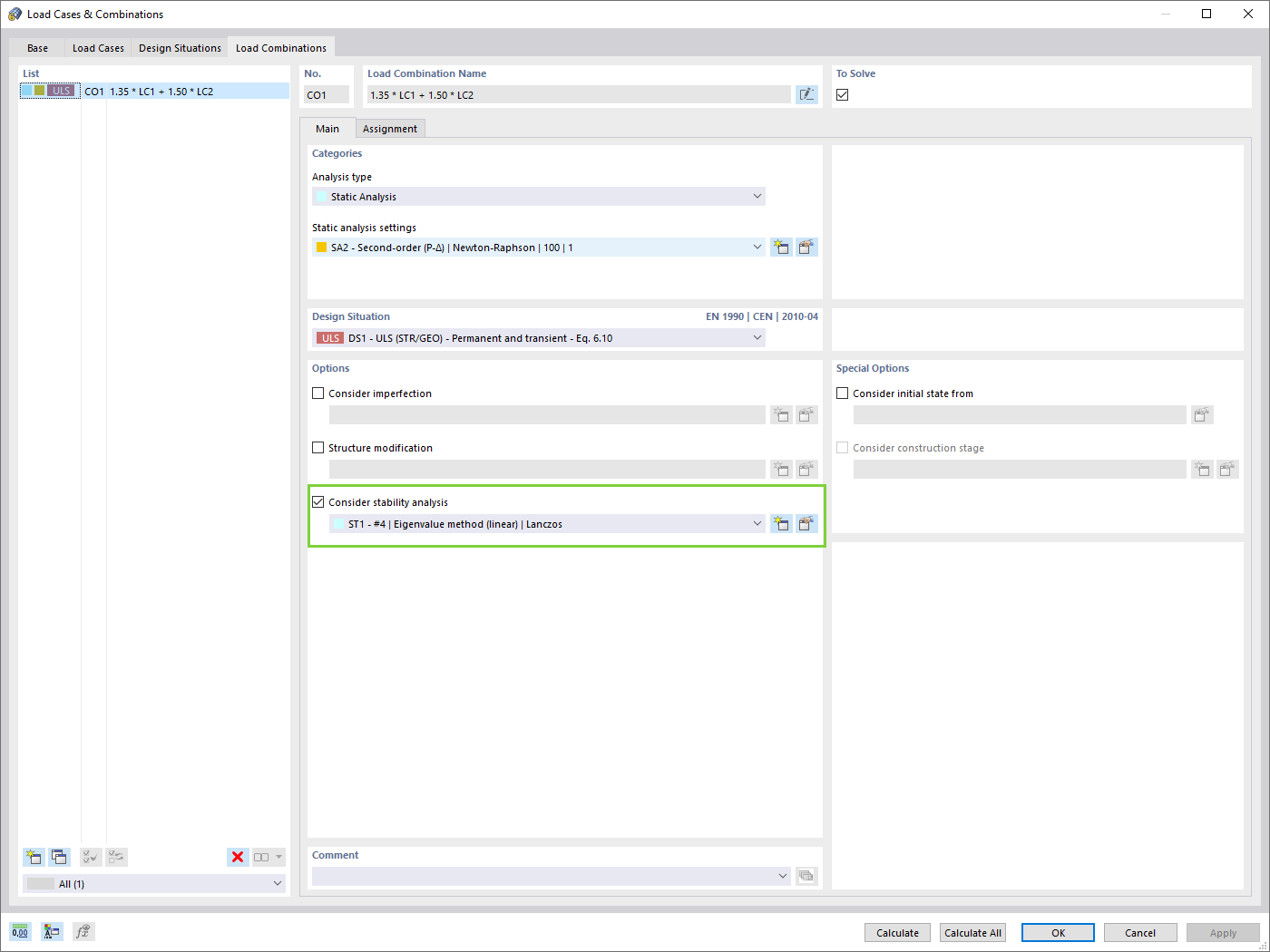

Em comparação com os módulos adicionais RF-STABILITY (RFEM 5) e RSBUCK (RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Estabilidade da estrutura para o RFEM 6/RSTAB 9:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Cálculo de estruturas de elementos de barras, cascas ou sólidos
- Análise de estabilidade não linear
- Consideração opcional de forças axiais de pré-esforço inicial
- Quatro solucionadores de equações que permitem um cálculo efetivo de diferentes modelos
- Opção para considerar as alterações da rigidez do RFEM/RSTAB
- Determinação do modo de estabilidade maior do que o fator de incremento de carga definido pelo utilizador (Shift method)
- Opção para determinar as formas próprias de modelos instáveis (para detetar a causa da instabilidade)
- Visualização do modo de estabilidade
- Base para a determinação da imperfeição

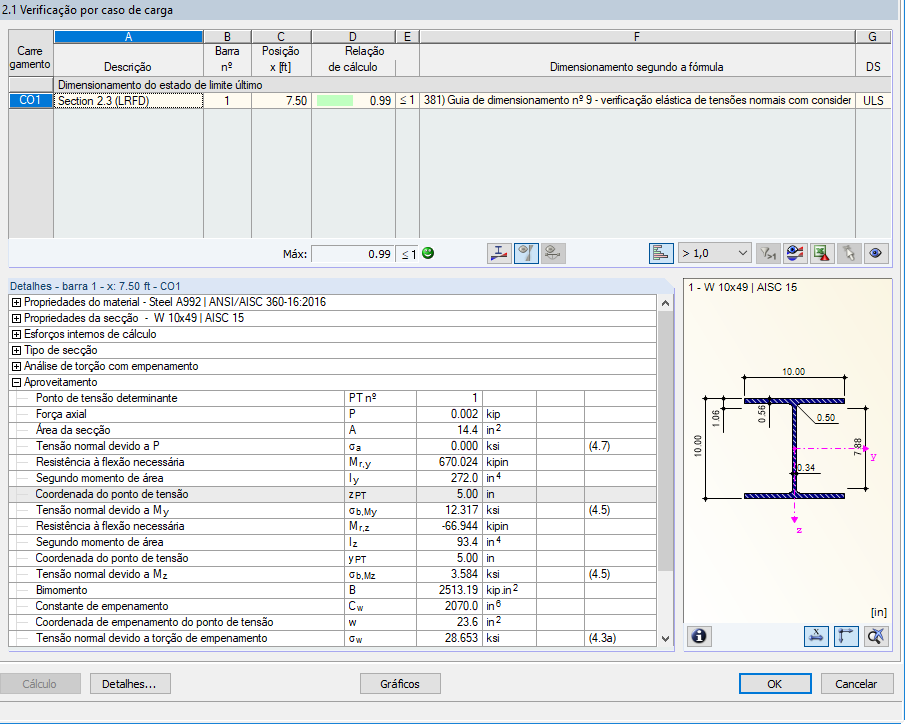

Através da extensão de módulo integrada RF-/STEEL Warping Torsion, é possível efetuar no RF-/STEEL AISC o dimensionamento de acordo com o Guia de Dimensionamento 9 (Design Guide 9).
O cálculo é executado com 7 graus de liberdade segundo a teoria da torção com empenamento e permite um dimensionamento da estabilidade próximo da realidade com consideração da torção.
Gostaria de dimensionar uma estrutura de alumínio. É possível utilizar o RFEM ou o RSTAB para isso?
É possível realizar verificações de estabilidade de acordo com a EN 1999-1-1 no RSECTION 1?
É possível realizar verificações de estabilidade de acordo com a EN 1993-1-1 no RSECTION 1?
É possível utilizar o método geral de acordo com a EN 1993‑1‑1, 6.3.4 para dimensionar componentes estruturais com secções assimétricas no módulo Dimensionamento de aço do RFEM 6 ou do RSTAB 9?
No módulo Dimensionamento de aço, defini as condições de fronteira de modo que o banzo da viga em I seja mantido contra o deslocamento horizontal. Em seguida, calculei os fatores de carga crítica utilizando o módulo Estabilidade da estrutura, mas o apoio não foi afetado pelo fator de carga crítica. Qual é a razão para isso?
Quais são os programas e módulos adequados para o cálculo e dimensionamento de estruturas de aço?
