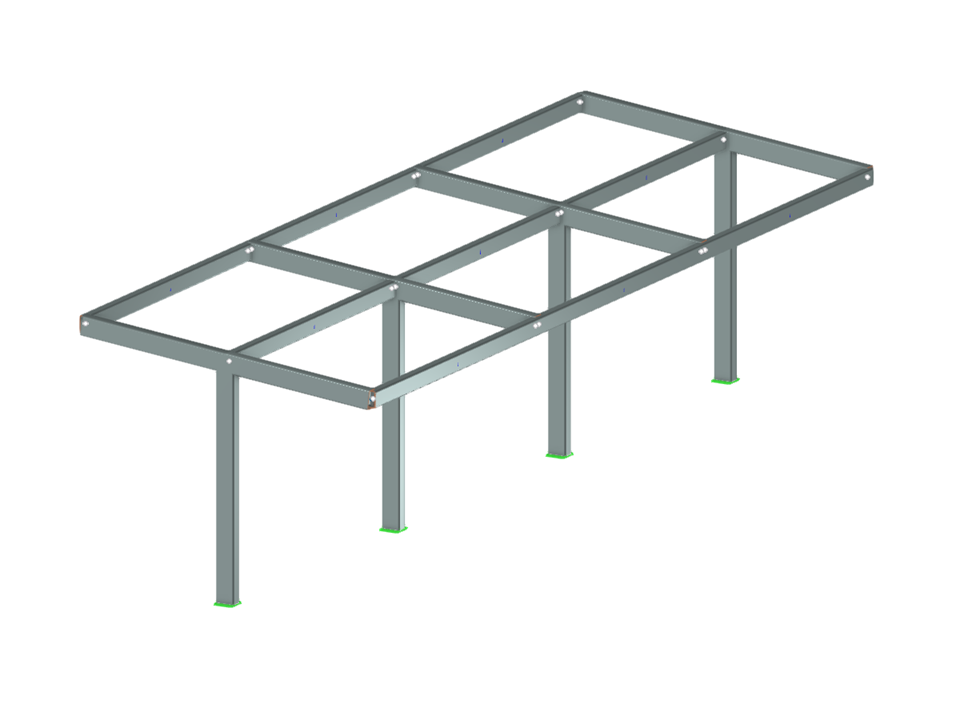

Structure de toiture en aluminium
Nombre de nœuds | 16 |
Nombre de lignes | 21 |
Nombre de barres | 21 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 105 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,803 t |
Dimensions (métrique) | 4,000 x 3,200 x 12,000 m |
Dimensions (impériales) | 13.12 x 10.5 x 39.37 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Activation du module complémentaire Vérification de l'aluminium](/fr/webimage/029081/3253314/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![KB 001851 | Portique à deux articulations avec un poteau pendulaire individuel dans le plan](/fr/webimage/041593/3539084/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![KB 001801 | Accéder aux résultats de la méthode des bandes finies](/fr/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Poutre en bois](/fr/webimage/040675/3517395/1_MODEL.png?mw=512&hash=1b2b98d7f5da3b1e31bac986826dfc11fa287bb9)
![Fonctionnalité 002720 | Facteur de pertinence modale pour l'analyse de stabilité](/fr/webimage/046379/3674373/46379-FR.png?mw=512&hash=f3f2d7b8288ccbca79b4dd43b03deca7b7f27795)
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
![Considérer l'analyse de stabilité](/fr/webimage/022981/3346237/22981-FR.png?mw=512&hash=eb296220ef22946d384e2e2d16c2457a9a6593dc)
Par rapport aux modules additionnels RF-/STABILITY (RFEM 5) et RSBUCK (RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Stabilité de la structure pour RFEM 6/RSTAB 9 :
- Activation comme propriété d’un cas de charge ou d’une combinaison de charges
- Activation automatique du calcul de stabilité via des assistants de combinaison pour plusieurs situations de charge en une seule étape
- Augmentation incrémentale des charges avec critères de terminaison définis par l’utilisateur
- Modification de la normalisation du mode propre sans effectuer de calculs supplémentaires
- Tableaux de résultats avec option de filtre
![Stabilité de la structure](/fr/webimage/040653/3517317/Stabilita-konstrukce.jpg?mw=512&hash=238eb5bd1626a850ad1c93f60b91bec75b78cce6)
- Calcul de modèles composés d'éléments de barre, de plaque et de solide
- Analyse de stabilité non-linéaire
- Considération facultative des efforts axiaux de précontrainte initiale
- Quatre solveurs d'équations pour le calcul efficace de divers modèles structuraux
- Considération facultative des modifications de rigidité dans RFEM/RSTAB
- Détermination d'un mode de stabilité supérieur au facteur d'incrément de charges défini par l'utilisateur (méthode Shift)
- Détermination optionale des modes propres des modèles instables (pour identifier la cause de l'instabilité)
- Visualisation du mode de stabilité
- Base pour la détermination des imperfections
![Stabilitätsnachweis inkl. Wölbkrafttorsion in RF-/STAHL AISC](/fr/webimage/006829/2508457/Product_feature_001370.png?mw=512&hash=fb44b68f38638e6ef9f40c96100989669c6a49f3)
Grâce à l'extension de module intégrée RF-/STEEL Warping Torsion dans RF-/STEEL AISC, la vérification peut être effectuée selon les principes de dimensionnement 9 (Design Guide 9).
Le calcul est effectué avec 7 degrés de liberté selon la théorie de la torsion de gauchissement et permet une vérification réaliste de la stabilité, y compris la torsion.
