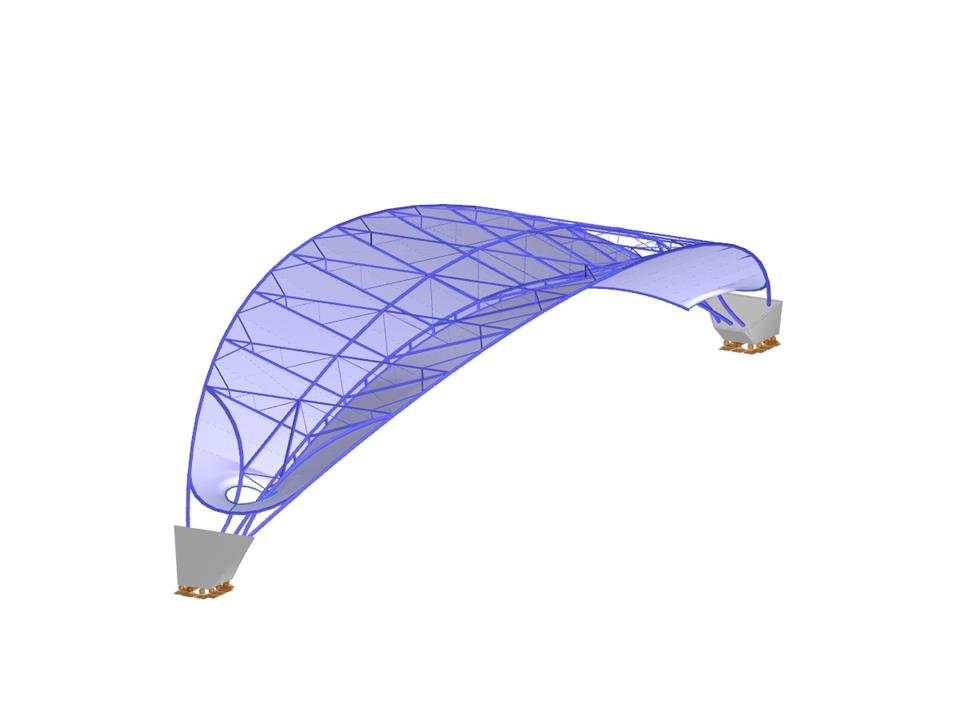

Stadio La Montura, Cile
  • Descrizione
  • Recensioni (0)

La struttura si distingue per archi in acciaio portanti e aste curve con una campata di 73,5 m tra i pilastri in calcestruzzo. Il rivestimento è costituito da membrane in tessuto tese, realizzate con una larghezza di 3,2 m e lunghezza variabile da 7 a 13 m, tenute da funi angolari. La copertura trasparente offre una protezione ottimale dalle intemperie. Il progetto è stato sviluppato da FHS Ingeniería Estructural Ltda. di Santiago, Cile. (© FHS Ingeniería Estructural Ltda.)

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Copertura dello stadio in acciaio e tessuto

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 626
Numero di linee 932
Numero di aste 908
Numero di superfici 56
Numero di solidi 2
Numero di casi di carico 8
Nr. di combinazioni di carico 46
Nr. di combinazioni di risultati 2
Peso totale 234,549 t
Dimensioni (metriche) 26.381 x 83.954 x 17.638 m
Dimensioni (imperiali) 86.55 x 275.44 x 57.87 feet
Versione del programma 5.22.00
Segnala questo modello 3D
Modelli correlati
Champagne Bar - Goodwood Racecourse
2735x
Struttura a membrana con schemi di taglio
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base
KB 001895 | Da dove viene la formula della rottura per stabilità delle singole aste soggette a compressione?
Ogni giorno, migliaia di ingegneri strutturisti progettano componenti strutturali utilizzando formule di verifica che includono il carico critico di instabilità. Ma da dove provengono queste antiche formule che Leonard Euler ha istituito oltre 200 anni fa e che costituiscono la base di tutti e tre i concetti di progettazione nelle costruzioni in acciaio?
Forme di base delle strutture a membrana [1]
Questo documento è incentrato sugli aspetti specifici della progettazione di strutture a membrana che hanno requisiti specifici, come il form-finding e la generazione di schemi di taglio. Una parte integrante della progettazione di queste strutture è il processo di ricerca di forme precompresse adatte e la generazione di schemi di taglio. Il testo descrive brevemente due processi di base nella progettazione di strutture a membrana. Lo scopo è quello di illustrare la loro natura fisica e di dimostrare le singole affermazioni con esempi di accompagnamento.
Simulazione del vento su una città moderna utilizzando RWIND
La conformità alle normative edilizie, come l'Eurocodice, è essenziale per garantire la sicurezza, l'integrità strutturale e la sostenibilità di edifici e strutture. La fluidodinamica computazionale (CFD) svolge un ruolo fondamentale in questo processo simulando il comportamento dei fluidi, ottimizzando i progetti e aiutando architetti e ingegneri a soddisfare i requisiti dell'Eurocodice relativi all'analisi del carico del vento, alla ventilazione naturale, alla sicurezza antincendio e all'efficienza energetica. Integrando CFD nel processo di progettazione, i professionisti possono creare edifici più sicuri, più efficienti e conformi che soddisfano i più alti standard di costruzione e progettazione in Europa.

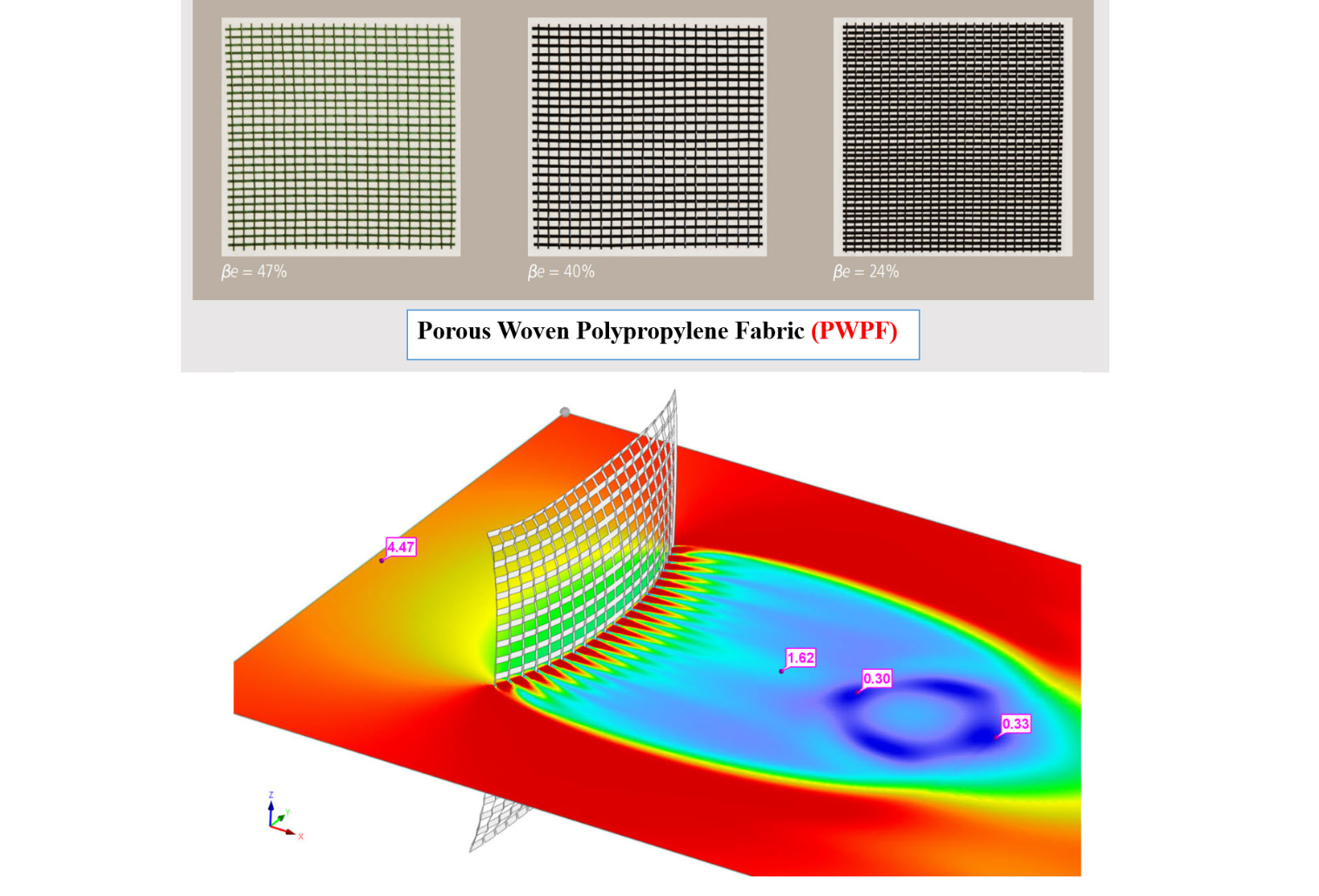

Esempio di superficie porosa con diverse porosità (foto di porosità diversa in alto da © www.weathersolve.com)
