Основные элементы конструкции, такие как арки и связи криволинейных стержней, сделаны из стали и их общий пролет между опорными железобетонными сваями составляет приблизительно 73,5 м. Система облицовки затем состоит из серии натянутых тканевых мембран шириной 3,2 м и длиной от 7 до 13 м, которые окружены угловыми канатами.
Таким образом кровельная система создает впечатление прозрачной крыши, защищая при том зрителей от воздействий погоды.
FHS Ingeniería Estructural Ltda.
Сантьяго, Чили
http://www.fhsingenieria.cl

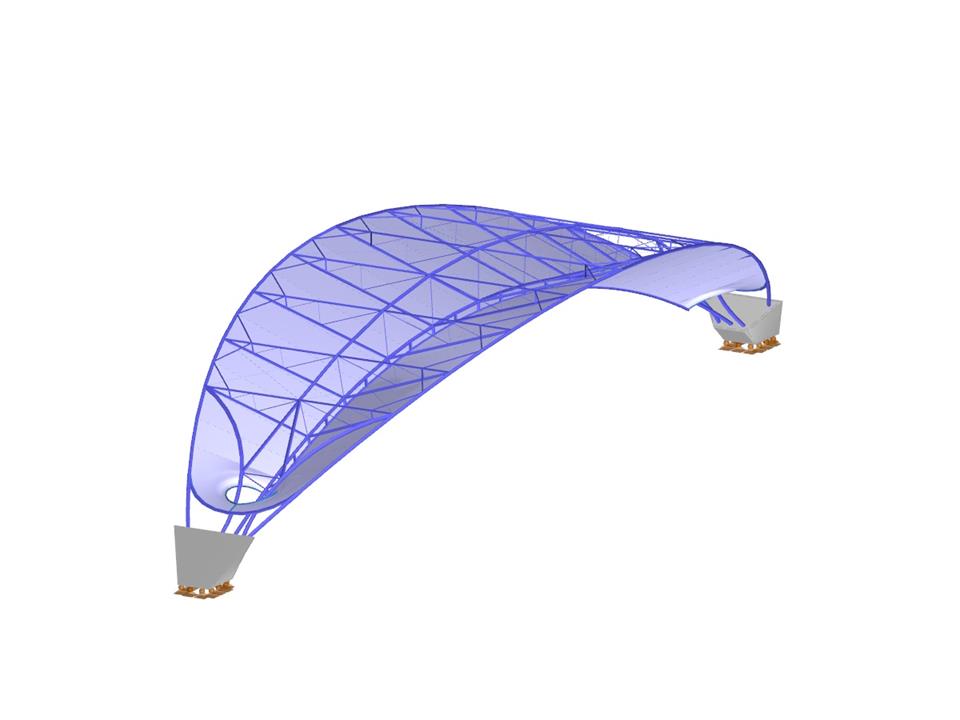

Кровля стадиона после проведения поиска формы (© FHS Ingeniería Estructural Ltda.)
Таким образом кровельная система создает впечатление прозрачной крыши, защищая при том зрителей от воздействий погоды.
FHS Ingeniería Estructural Ltda.
Сантьяго, Чили
http://www.fhsingenieria.cl
Кровля стадиона после проведения поиска формы (© FHS Ingeniería Estructural Ltda.)
Кровля стадиона
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 626 |
| Количество линий | 932 |
| Количество стержней | 908 |
| Количество поверхностей | 56 |
| Количество тел | 2 |
| Количество загружений | 8 |
| Количество сочетаний нагрузок | 46 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 234,549 t |
| Размеры (метрические) | 26,381 x 83,954 x 17,638 m |
| Размеры (имперские) | 86.55 x 275.44 x 57.87 feet |
| Версия программы | 5.22.00 |
Длина: 00:00:48 min
Длина: 01:02:19 min
Длина: 00:01:11 min
Длина: 01:12:48 min
Длина: 01:04:33 min
Длина: 01:15:40 min
Длина: 00:00:45 min
Длина: 00:00:12 min
_]_LI.jpg?mw=350&hash=f1963e3f92473ec04a43e9881f1180d43ce7ae6e)
Соблюдение строительных норм и правил, таких как Еврокод, необходимо для обеспечения безопасности, конструктивной целостности и устойчивости зданий и сооружений. Вычислительная гидродинамика (CFD) играет жизненно важную роль в этом процессе, моделируя поведение жидкостей, оптимизируя конструкции и помогая архитекторам и инженерам соответствовать требованиям Еврокода, связанным с расчетом ветровых нагрузок, естественной вентиляцией, пожарной безопасностью и энергоэффективностью. Интегрируя CFD в процесс проектирования, профессионалы могут создавать более безопасные, эффективные и соответствующие требованиям здания, отвечающие самым высоким стандартам строительства и проектирования в Европе.
В вычислительной гидродинамике (CFD) можно смоделировать сложные поверхности, которые не являются полностью твердыми, с использованием пористой или проницаемой среды. Практическими примерами таких конструкций являются ветрозащитные матерчатые конструкции, проволочные сетки, перфорированные фасады и облицовки, ставни, блоки труб (блоки горизонтальных цилиндров) и т.д.
Ветрозащитные конструкции - это особые типы тканевых конструкций, которые защищают окружающую среду от вредных химических частиц, уменьшают ветровую эрозию и помогают поддерживать ценные источники. RFEM и RWIND используются для расчёта ветровой конструкции как одностороннего взаимодействия жидкости с конструкцией (FSI).
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
RWIND 2 - это программа для создания ветровых нагрузок на основе CFD (вычислительная гидродинамика). Численное моделирование воздушного потока создаётся вокруг любого здания, включая необычные или уникальные типы геометрии, для определения ветровых нагрузок на поверхности и стержни. RWIND 2 можно интегрировать с RFEM/RSTAB для расчёта и проектирования конструкций или в качестве автономного приложения.
Тип нагрузки «Затопление» позволяет моделировать воздействие дождя на поверхности с несколькими кривизнами, учитывая перемещения в соответствии с анализом больших деформаций.
Этот численный процесс дождя анализирует заданную геометрию поверхности и определяет, какие компоненты дождя стекают, а какие собираются в лужи (водяные карманы) на поверхности. По размеру зоны определяется соответствующая вертикальная нагрузка для расчёта конструкции.
Например, вы можете использовать эту функцию при расчёте приблизительно горизонтальной геометрии мембранных кровель, подверженных ливневым нагрузкам.
K пояснительному видео
По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в аддон Поиск формы для RFEM 6 были добавлены следующие новые функции:
- Задание всех граничных условий нагрузок для поиска формы в одном загружении
- Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
- Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
- Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
- Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
- Тип материала «Ткань» и «Пленка» в базе данных материалов
- Параллельные поиски формы в одной модели
- Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)
После активации аддона Поиск формы в Общих данных, эффект поиска формы будет присваиваться загружениям с категорией «Предварительное напряжение» вместе с нагрузками поиска формы от стержня, поверхности и тела каталог нагрузок. Это преднапряженное загружение. Таким образом, он превращается в анализ поиска формы для всей модели со всеми заданными в ней элементами стержней, поверхностей и тел. Вы можете выполнить поиск формы соответствующих элементов стержня и мембраны среди общей модели с помощью специальных нагрузок поиска формы и обычных нагрузок. Данные нагрузки поиска формы описывают ожидаемое состояние деформаций или сил после поиска формы в элементах. Постоянные нагрузки описывают внешние нагружения всей системы.
Вы точно знаете, как происходит поиск формы? Сначала процесс поиска формы загружений с категорией «Предварительное напряжение» сдвигает геометрию исходной сетки в оптимально сбалансированное положение с помощью итерационных расчетных циклов. Для этого программа использует метод Обновленная эталонная стратегия (URS) проф. Блетцингера и проф. Рамма. Эта технология характеризуется равновесными формами, которые после расчета почти точно соответствуют первоначально заданным граничным условиям поиска формы (провисание, сила и предварительное напряжение).
В дополнение к простому описанию ожидаемых сил или провисаний в формообразуемых элементах, интегрированный подход URS также позволяет учитывать регулярные силы. В общем процессе это позволяет, например, описывать собственный вес или пневматическое давление с помощью соответствующих нагрузок на элементы.
Все эти опции дают ядру вычисления возможность вычислить антикластические и синкластические формы, которые находятся в равновесии сил для плоской или осесимметричной геометрии. Для того, чтобы можно было реалистично применить оба типа соединений по отдельности или вместе в одной среде, в расчете предлагаются два способа описания векторов сил при поиске формы:
- Метод растяжения - описание векторов сил при поиске формы в пространстве для плоской геометрии
- Проекционный метод - описание векторов сил при поиске формы на плоскости проекции с фиксацией горизонтального положения для конической геометрии
При расчете по методу больших деформаций, я получаю значительно меньшие деформации, чем при линейном статическом расчете или расчете по методу второго порядка. Как это возможно?
При импорте модели в программу RWIND появляется сообщение о перекрывающихся треугольниках. На что мне следует обратить внимание?
Я хочу проанализировать временные конструкции. Какие программы вы порекомендуете?
Какие программы Dlubal мне нужны для расчета мембранных и натяжных конструкций?
Мне нужно проанализировать вантовые и натяжные конструкции. Можно ли это сделать в программе RFEM или RSTAB?
Как создать ткань, определяемую пользователем?
