Colonna di calcestruzzo con il metodo della curvatura nominale

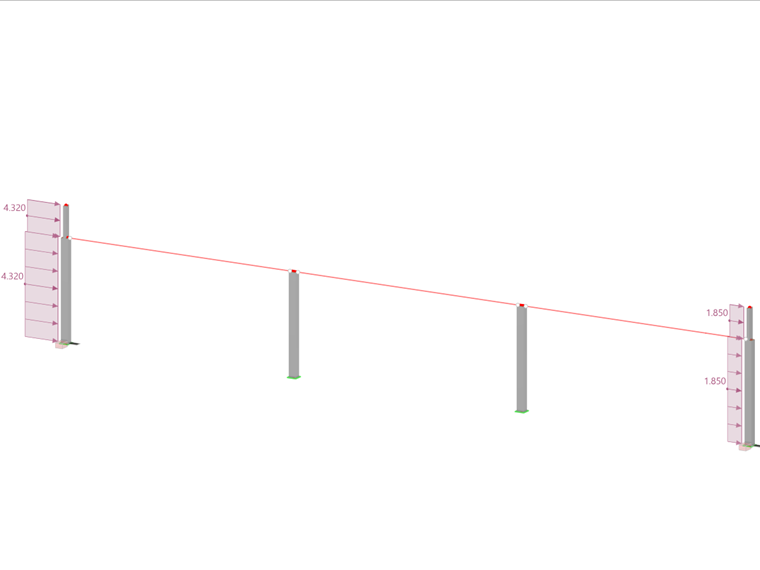

Una colonna in cemento armato è progettata per SLU a temperatura normale secondo DIN EN 1992-1-1/NA/A1:2015, basata su 1990-1-1/NA/A1:2012-08. Il progetto utilizza il metodo della curvatura nominale; vedere DIN EN 1992-1-1, sezione 5.8.8. La colonna indirizzata si trova sul bordo di una struttura a telaio a 3 campate, che consiste in 4 colonne a sbalzo e 3 singole travi reticolari ad esse incernierate. La colonna è soggetta alla forza verticale della travatura reticolare prefabbricata, alla neve e al vento. I risultati sono confrontati con la letteratura.
