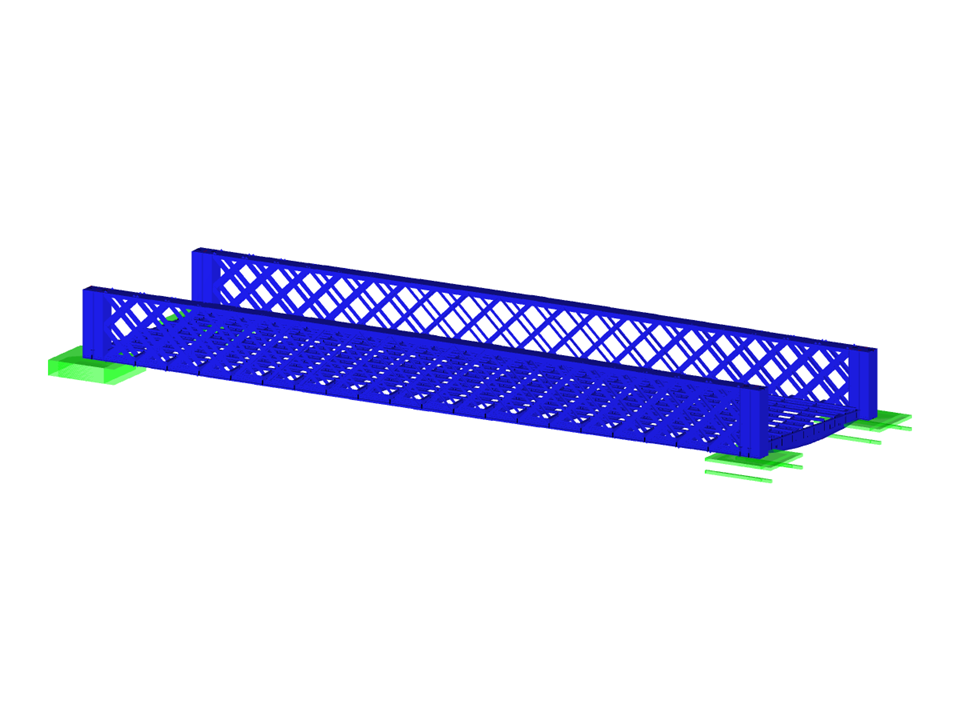

Modello del ponte ad anello
  • Descrizione
  • Recensioni (0)

Tesi di laurea 000455 | Modellazione agli elementi finiti del ponte ad anello e validazione del modello utilizzando l'interferometria radar basata sul terreno

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Ponte ad anello

Numero di nodi 1416
Numero di linee 1666
Numero di aste 1787
Numero di casi di carico 6
Peso totale 199,467 t
Dimensioni (metriche) 44.165 x 12.778 x 5.371 m
Dimensioni (imperiali) 144.9 x 41.92 x 17.62 feet
Versione del programma 5.27.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
