Un'impostazione di analisi statica (SA) specifica le regole in base alle quali vengono calcolati i casi di carico e le combinazioni di carico.
Base

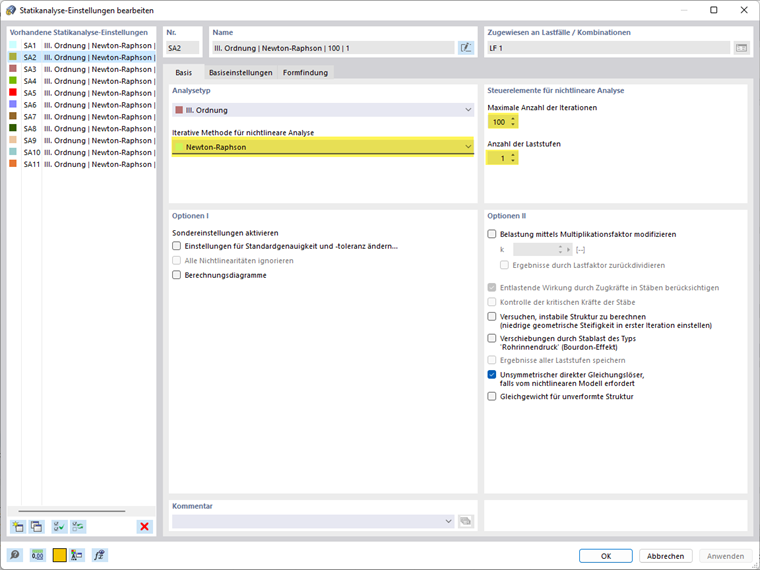

La scheda Principale gestisce le impostazioni per l'analisi strutturale e i parametri di calcolo elementari. Le opzioni sono dettagliate nel manuale # extbookmark |base|RFEM 6 manuale #.
Per il form-finding, il tipo di analisi è # extbookmark manual|iiiordine|Grande Ordine # tra cui scegliere. Il metodo secondo Newton-Raphson è quello predefinito per analisi a grandi spostamenti. Il numero massimo di iterazioni può essere lasciato su 100 e il numero di livelli di carico dovrebbe essere 1.
Impostazioni di base
La scheda Impostazioni di base gestisce le specifiche di base per il calcolo. Le opzioni sono dettagliate nel manuale # extbookmark |impostazioni di base|RFEM 6 manuale #.
Form-finding

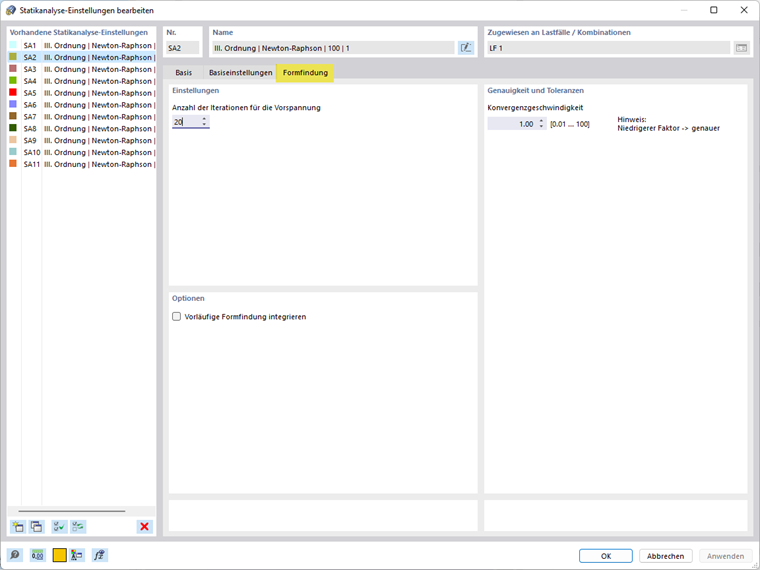

La scheda Form-finding gestisce le specifiche speciali per il processo di form- finding .
Impostazioni
Numero di iterazioni per il calcolo della forma
È possibile specificare in quante iterazioni il calcolo del form-finding dovrebbe applicare nuovamente la pretensione agli elementi con il valore originariamente definito. Quando questo limite è superato, il programma si ferma più volte, applicando la pretensione con il valore iniziale durante il calcolo del form-finding. In effetti, l'incremento delle iterazioni ammissibili può portare ad una migliore convergenza.
Precisione e tolleranze
Velocità di convergenza
La velocità di convergenza, che controlla la stabilità del calcolo, può essere modificata. Nel calcolo del form-finding, alle superfici della membrana è data la rigidezza assoluta, che può, tuttavia, essere aumentata di un valore minore di 1. Ciò porta ad una minore convergenza, ma rende il calcolo più stabile.
Opzioni

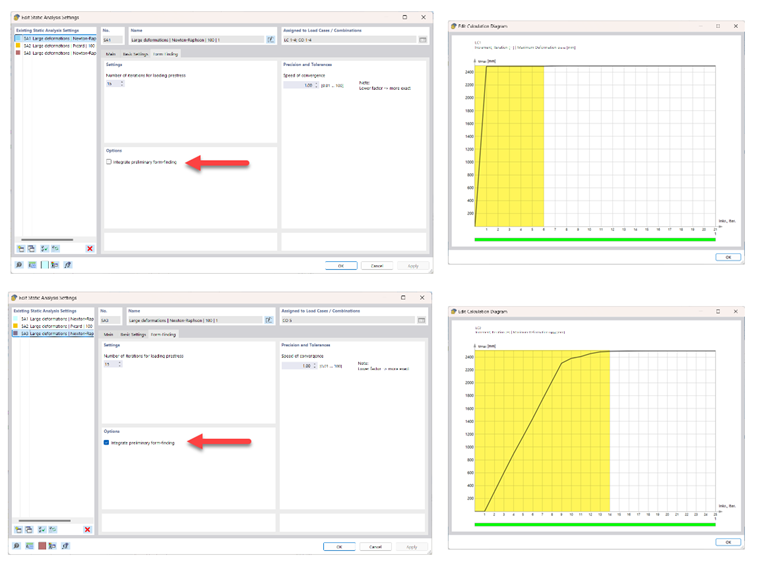

Integra form-finding preliminare
Nelle impostazioni è disponibile anche l'opzione per integrare il form-finding preliminare. Il form-finding preliminare sposta gli elementi di superficie EF utilizzando il semplice metodo della densità della forza lineare. Per l'attuale processo iterativo di form-finding, il percorso tra la posizione iniziale e la posizione di destinazione è quindi solitamente ridotto. Stando così le cose, una certa quantità di tempo di computazione viene risparmiata e il processo globale di form-finding è più veloce.
