Uma configuração de análise estática (SA) especifica as regras segundo as quais os casos de carga e as combinações de carga são calculados.
Parâmetros da análise estática

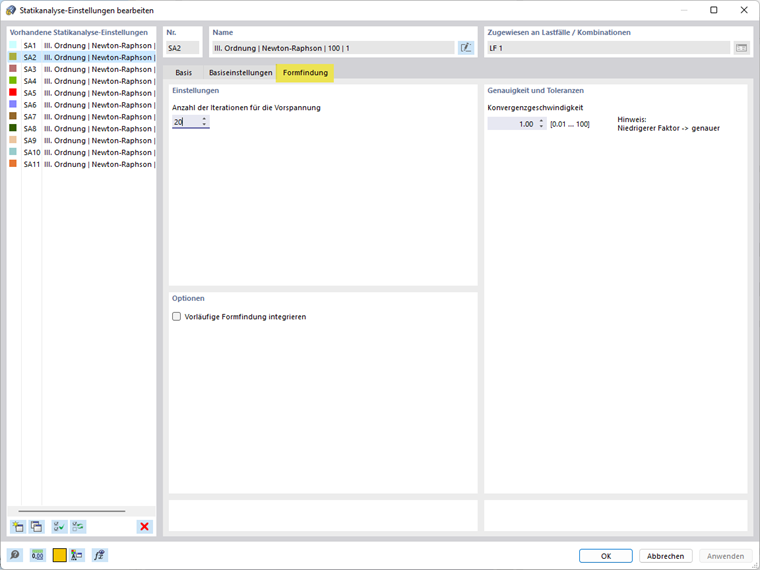

Form-finding
O separador Localização de formulário gere as especificações especiais para o processo de localização de formulário.
configuracao
Número de iterações para determinação de forma
O utilizador pode especificar em quantas iterações o cálculo de determinação da forma deve aplicar novamente o pré-esforço aos elementos com o valor definido originalmente. Quando este limite é excedido, o programa pára repetidamente, aplicando o pré-esforço com o valor inicial durante o cálculo de determinação da forma. De fato, aumentar o número de iterações permitidas pode levar a uma melhor convergência.
Precisão e tolerâncias
Velocidade da convergência
A velocidade de convergência, que controla a estabilidade do cálculo, pode ser ajustada. O cálculo de determinação da forma aplica a rigidez absoluta às superfícies da membrana, mas o utilizador pode aumentar a rigidez definindo um valor inferior a 1. Isto resulta numa convergência mais lenta, mas numa estabilidade de cálculo mais elevada.
Opções

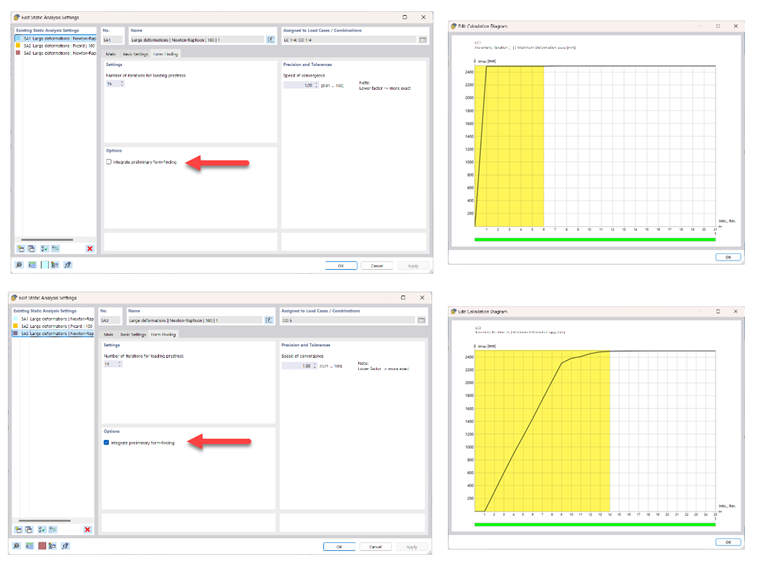

Integrar a determinação da forma preliminar
A opção de integrar a determinação da forma preliminar também está disponível nas configurações. A determinação da forma preliminar desloca os elementos de superfície de EF utilizando o método linear simples força-densidade. Assim, o caminho entre a posição inicial e a posição de destino é geralmente reduzido para o processo iterativo de determinação da forma real. Assim sendo, é poupado algum tempo de cálculo e o processo global de determinação da forma é mais rápido.
