4.8 Snellezze delle aste

Menu per la definizione dei coefficienti di snellezza dell’asta per l'analisi strutturale e i calcoli in uno strumento software.

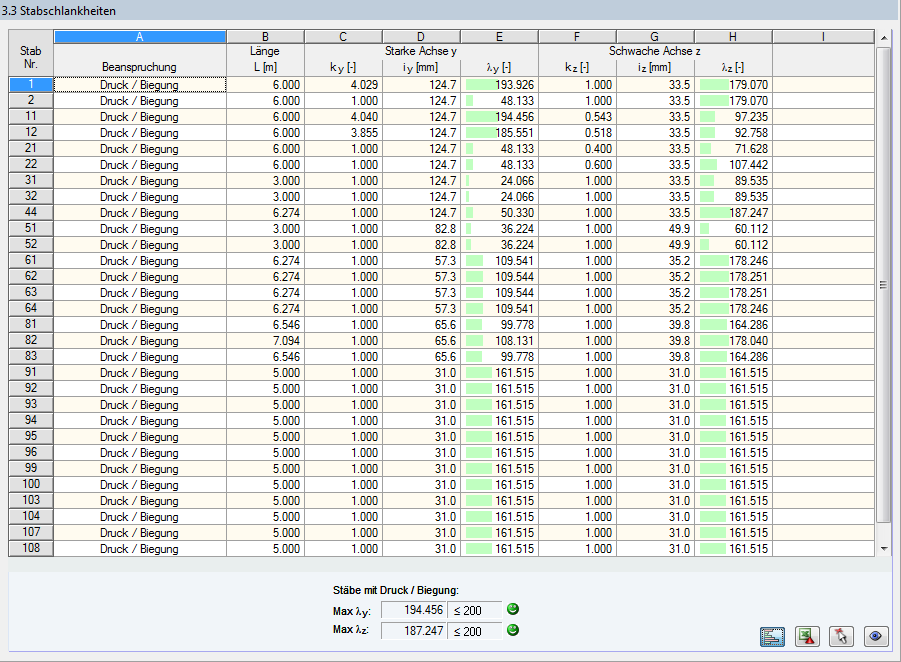

Immagine 4.13 Finestra di dialogo Slendernessesaste

Questa finestra dei risultati viene visualizzata quando la casella di controllo corrispondente è stata selezionata nella scheda Generale della finestra di dialogo Dettagli (vedere la Figura 3.14).

La finestra di dialogo mostra i dettagli della scheda Generale per le impostazioni del software.
Die Tabelle listet die effektiven Schlankheitsgrade der bemessenen Stäbe für beide Hauptachsenrichtungen auf.Sie wurden in Abhängigkeit von der Lastart ermittelt.Am Ende der Liste findet sich ein Vergleich mit den Grenzwerten, die im Dialog Details, Register Allgemein definiert sind (siehe Bild 3.14).

La finestra di dialogo mostra i dettagli della scheda Generale per le impostazioni del software.
Stäbe des Typs „Zugstab“ oder „Seil“ sind in dieser Tabelle ausgeblendet.

Die Tabelle dient nur der Information.Es ist keine Stabilitätsbemessung der Schlankheiten vorgesehen.
