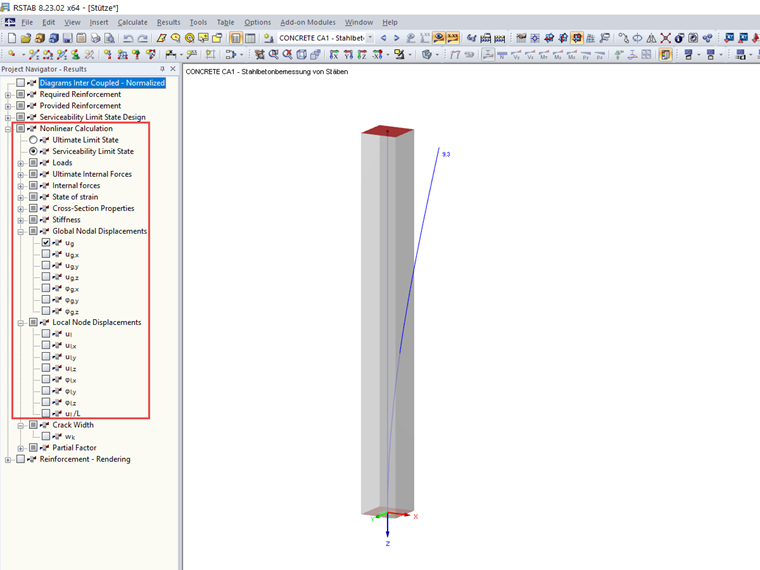

La deformazione uz,local nella categoria "Verifica allo stato limite di esercizio" si riferisce solo al metodo analitico semplificato. Bemisst man jedoch nichtlinear, so können die Verformungen in der Kategorie "Nichtlineare Berechnung" beispielsweise mit dem Eintrag "Knotenverschiebung ug" für die Gebrauchstauglichkeit dargestellt werden.
Deformazione verticale della colonna nello stato II
Come posso visualizzare la deformazione verticale di una colonna nello stato II? Ich finde diese Einstellung nicht bei den Gebrauchstauglichkeitsnachweisen.
Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.





Il modulo aggiuntivo RF-/FRAME-JOINT Pro verifica i collegamenti di strutture calcolate in RFEM/RSTAB. Se non è disponibile una struttura RFEM/RSTAB, è possibile definire la geometria e il carico manualmente; ad esempio, quando si verificano calcoli esterni, ad esempio.

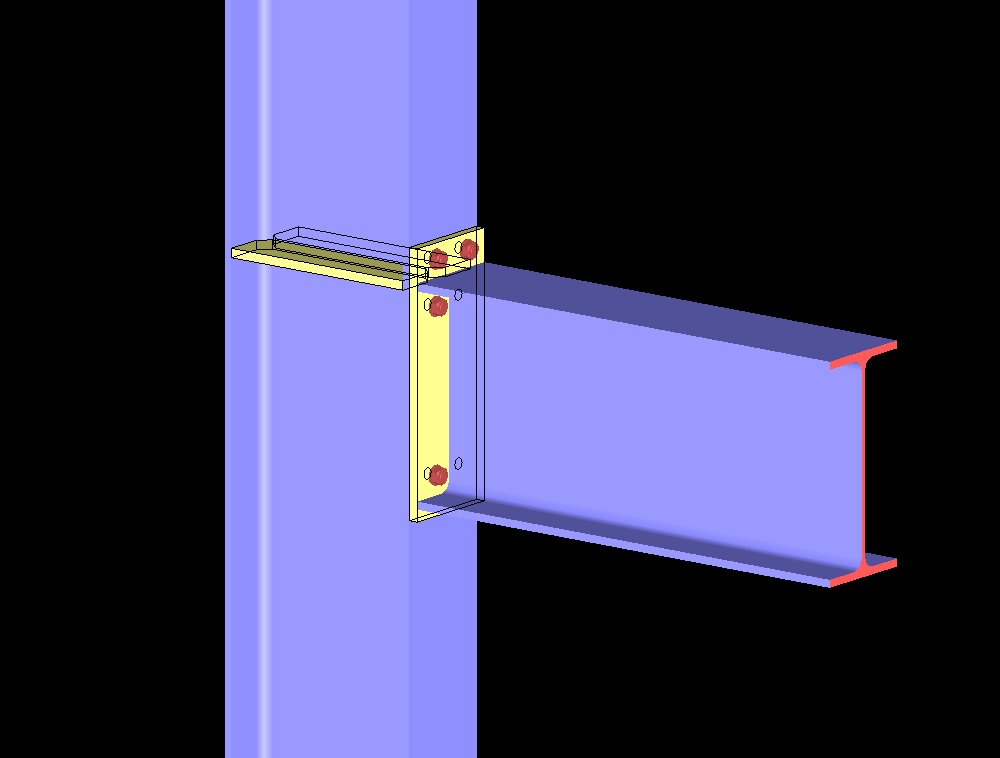

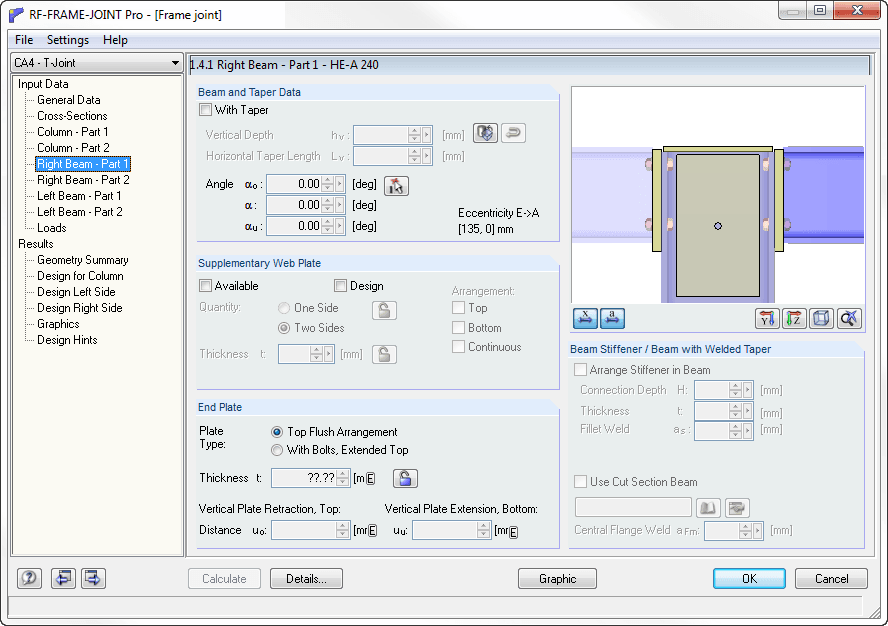

I nodi progettati sono generalmente importati da RFEM/RSTAB. Il modulo riconosce automaticamente tutte le aste collegate e assegna loro un tipo di collegamento. A seconda del tipo di collegamento, è possibile definire ulteriori dettagli di nervature, piastre di supporto, piastre dell'anima, bulloni, saldature e spaziatura dei fori. Come carichi, è possibile selezionare qualsiasi caso di carico, combinazione di carico o combinazione di risultati in RFEM/RSTAB.

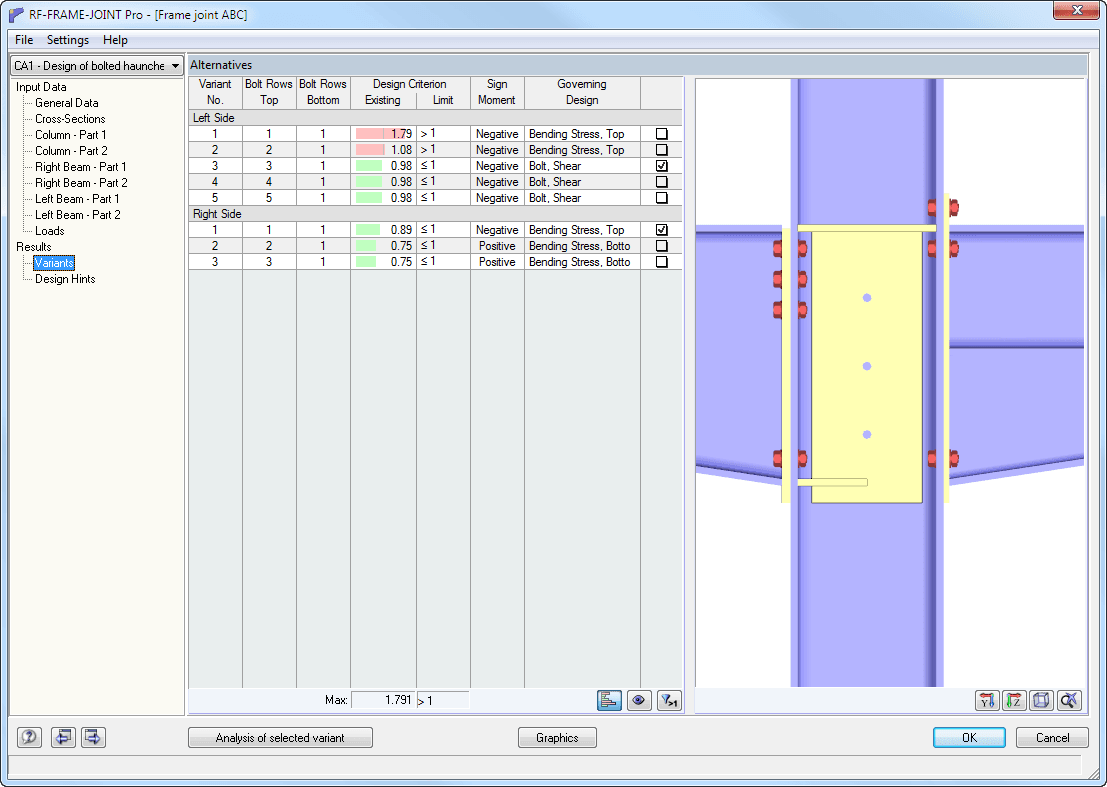

Nel caso della modalità di calcolo "progetto preliminare", RF-/FRAME-JOINT Pro esegue la prima fase di calcolo per suggerire i layout applicabili. Dopo aver selezionato il layout pertinente, il modulo visualizza tutti i progetti in tabelle di risultati dettagliate e vari grafici.

- Progettazione di giunti a ginocchio, giunti a T, giunti trasversali e collegamenti di colonne continue con sezioni a forma di I

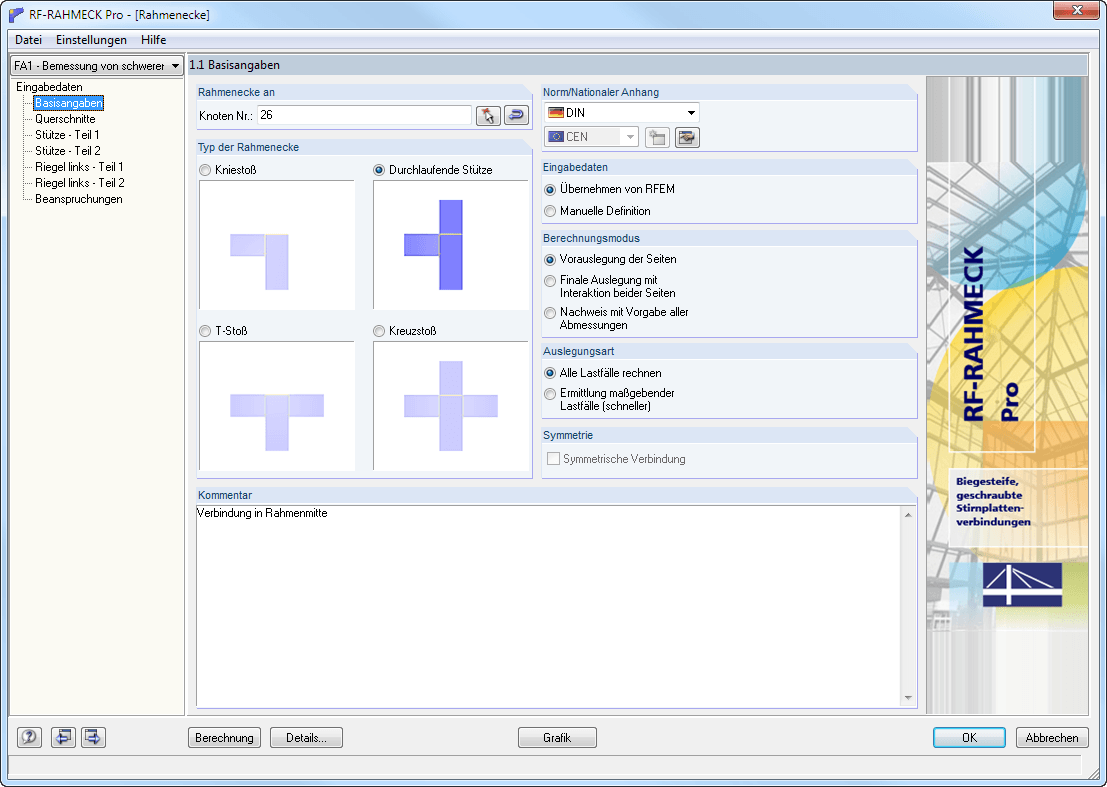

- Importazione della geometria e dei dati di carico da RFEM/RSTAB o specifica manuale del collegamento (ad esempio, per il ricalcolo senza un modello RFEM/RSTAB esistente)
- Collegamenti superiori a filo o collegamenti con fila di bulloni in estensione
- Verifica dei momenti positivi e negativi dei giunti del telaio
- Varie inclinazioni di travi orizzontali destre e sinistre, nonché applicazione a telai di coperture a due falde e monofalde
- Considerazione di ali aggiuntive in una trave orizzontale, ad esempio per sezioni rastremate
- Giunti a T simmetrici e asimmetrici o giunti a croce
- Collegamento a due lati con diversa altezza della sezione trasversale a destra e a sinistra
- Progettazione preliminare automatica della disposizione dei bulloni e dell'irrigidimento richiesto
- Modalità di verifica opzionale con possibilità di specificare tutte le spaziature dei bulloni, le saldature e gli spessori delle lamiere
- Verifica dell'avvitabilità con dimensioni regolabili delle chiavi usate
- Classificazione dei collegamenti per rigidezza e calcolo della rigidezza elastica dei collegamenti considerati nella determinazione delle forze interne
- Controlla fino a 45 singole verifiche (componenti) del collegamento
- Determinazione automatica delle forze interne determinanti per ogni singolo progetto
- Grafico del collegamento controllabile in modalità di rendering con specifiche di materiale, spessore della lamiera, saldature, spaziatura dei bulloni e tutte le dimensioni per la costruzione
- Impostazioni integrate ed estensibili in modo flessibile delle Appendici Nazionali secondo la norma EN 1993-1-8
- Conversione automatica delle forze interne dall'analisi strutturale nelle rispettive sezioni, anche per collegamenti di aste eccentriche
- Determinazione automatica della rigidezza iniziale Sj,ini del collegamento
- Controllo di plausibilità dettagliato di tutte le dimensioni, comprese le specifiche dei limiti di input (ad esempio, per le distanze dal bordo e la spaziatura dei fori)
- Applicazione opzionale di forze di compressione a una colonna tramite contatto
- Possibilità di aggiornare l'altezza della sezione trasversale delle travi orizzontali in caso di collegamenti rastremati dopo l'ottimizzazione della geometria del collegamento in RF-/FRAME-JOINT Pro

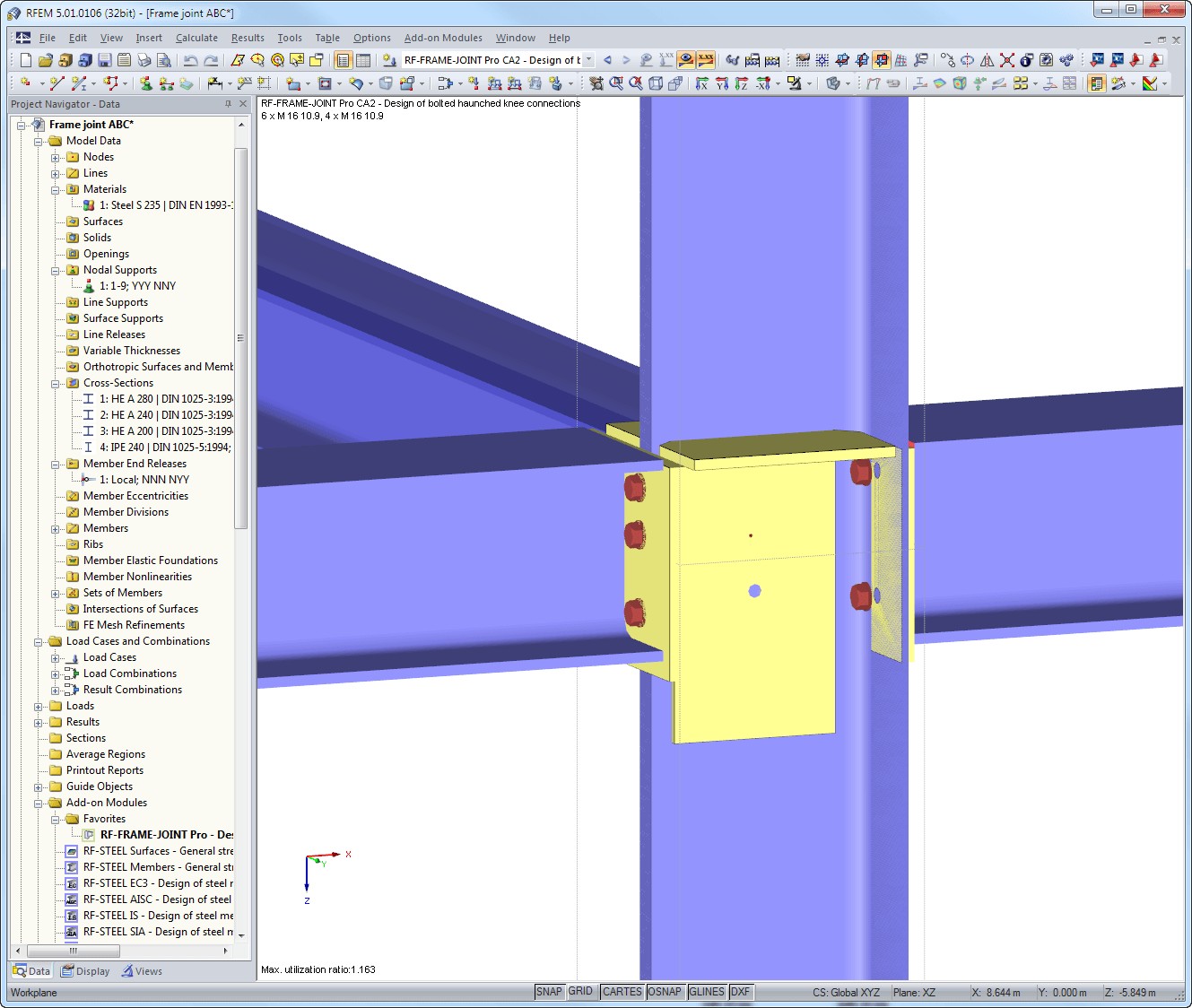

Innanzitutto, il modulo combina le verifiche determinanti della colonna e della trave orizzontale e visualizza la geometria del collegamento in una tabella dei risultati. Le altre tabelle dei risultati includono tutti i dettagli di progetto importanti come le lunghezze delle linee di flusso, la capacità portante delle viti, le tensioni di saldatura o le rigidezze dei collegamenti. Tutti i collegamenti vengono visualizzati in modalità rendering 3D.
Le dimensioni, le specifiche dei materiali e le saldature che sono importanti per la costruzione del collegamento sono immediatamente visibili e possono essere stampate. I collegamenti possono essere rappresentati graficamente nel modulo aggiuntivo RF-/FRAME-JOINT Pro o direttamente nel modello di RFEM o RSTAB. Tutti i grafici possono essere inclusi nella relazione di calcolo di RFEM/RSTAB o stampati direttamente. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.

RF-/FRAME-JOINT Pro esegue i seguenti progetti in conformità all'EN 1993-1-8 o alla DIN 18800:
- Flangia di estremità della trave e della colonna in conformità alla teoria delle cerniere plastiche
- Bulloni a trazione (incluse forze di contatto)
- Bulloni a taglio
- Introduzione della forza di trazione nell'anima della colonna e della trave
- Progetto d'instabilità dei fazzoletti
- Progetto a taglio dei fazzoletti
- Introduzione della forza di compressione nell'anima della colonna e progetto d'instabilità del piatto dell'anima
- Se necessario:
- Progetto dell'irrigidimento diagonale
- irrigidimento dell'anima
- Lamiera di rinforzo dell'anima
- Introduzione della forza di compressione nella trave orizzontale
- Verifica delle saldature
