Anpassung der x-Stellen in Stab-Ergebnistabellen

Come posso influenzare le posizioni x nelle tabelle dei risultati per le aste?


Risposta:

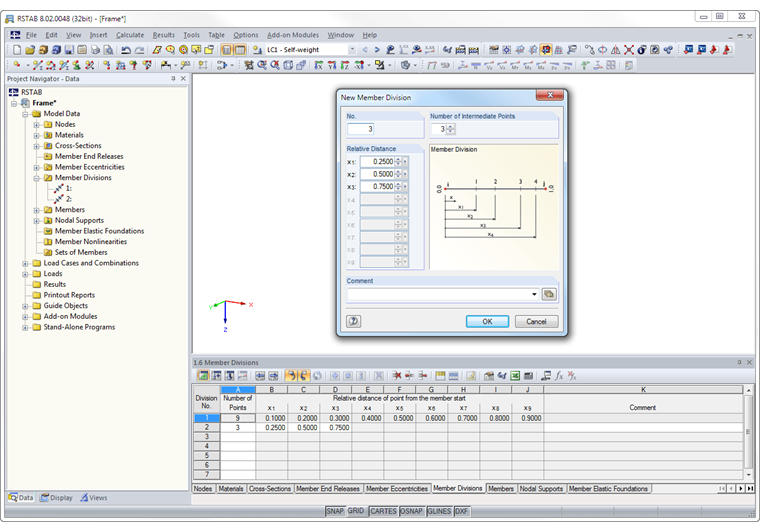

Le posizioni x (una distanza dei punti di divisione dell'asta) sono definite dalla divisione dell'asta. È possibile definire ulteriori divisioni dell'asta nella finestra di dialogo, nella Tabella 1.6 o nella Tabella 1.16.

Le divisioni delle aste consentono la definizione di punti sulle aste su cui le forze interne e gli spostamenti generalizzati sono visualizzati nelle tabelle dei risultati e nella stampa numerica. La divisione dell'asta non ha influenza sulla determinazione dei valori estremi o sul diagramma grafico dei risultati (RFEM internamente utilizza una divisione più fine). Di conseguenza, nella maggior parte dei casi, non sono richieste le divisioni di aste.

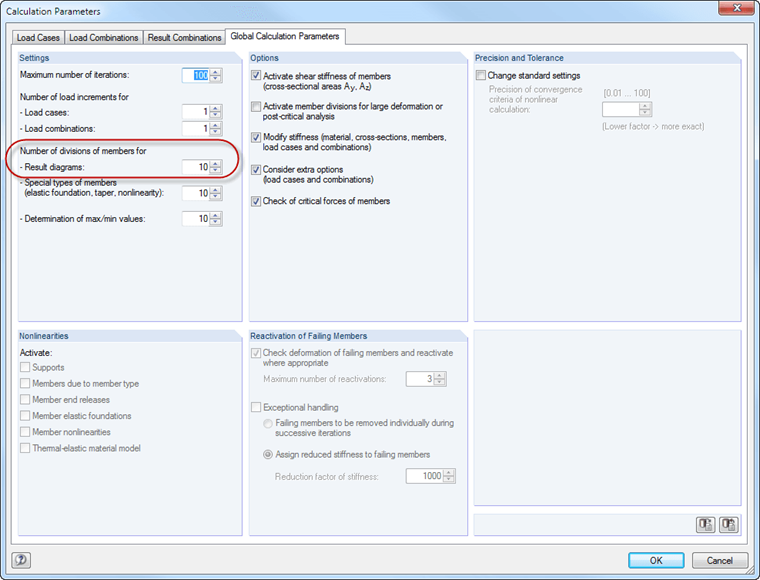

Nota: La divisione dell'asta per il diagramma dei risultati grafico è controllata dai parametri di calcolo globali.
