Anpassung der x-Stellen in Stab-Ergebnistabellen

Jak mogę wpłynąć na położenia x w tabelach wyników dla prętów?


Odpowiedź:

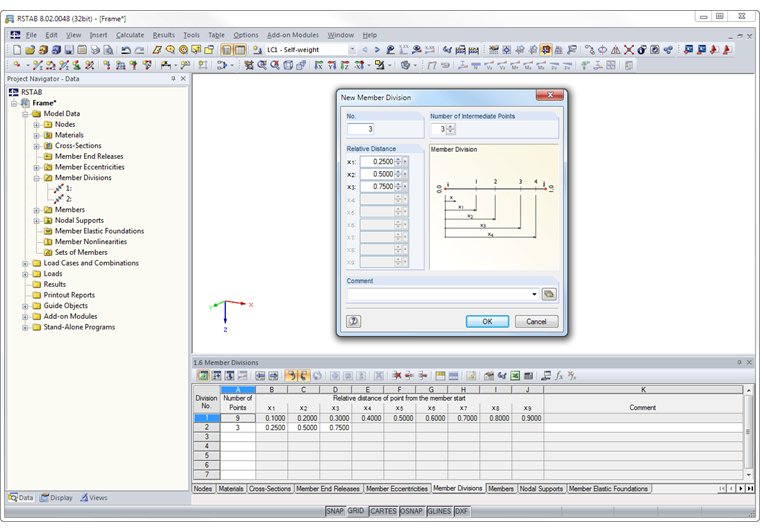

Położenia x (odległość między punktami podziału pręta) są definiowane przez podział pręta. Dodatkowe podziały pręta można zdefiniować w oknie dialogowym w tabeli 1.6 lub w tabeli 1.16.

Funkcja dzielenia prętów umożliwia definiowanie punktów na prętach, dla których w tabelach wyników i na wydruku numerycznym prezentowane będą siły wewnętrzne i odkształcenia. Podział pręta nie ma wpływu na określanie wartości ekstremalnych ani też na graficzny wykres wyników (program RFEM stosuje wewnętrznie bardziej zagęszczony podział). Z tego względu w większości przypadków podział pręta nie jest konieczny.

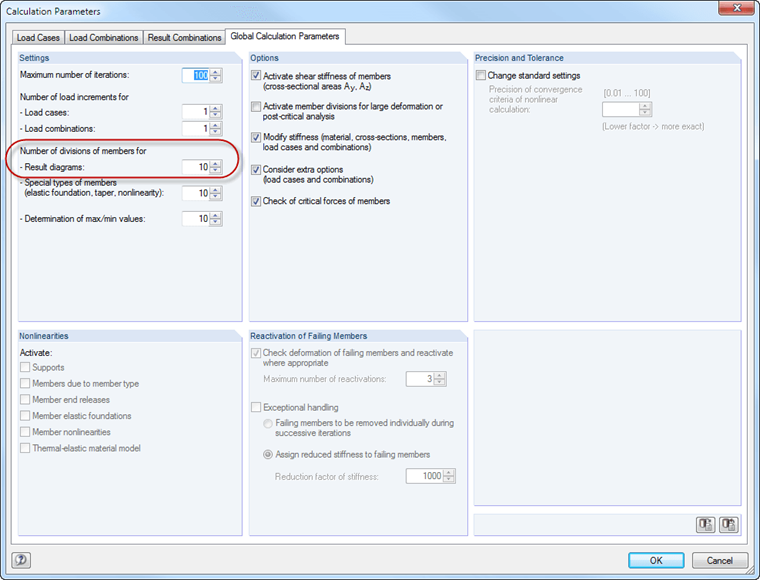

Uwaga: Podział pręta dla graficznego wykresu wyników jest kontrolowany przez globalne parametry obliczeniowe.
