Téléchargez le modèle d'un poteau en acier avec une semelle et un contact entre surfaces et ouvrez-le avec le logiciel RFEM.
Ce modèle est utilisé dans le webinaire gratuit «Nouvelles fonctionnalités de RFEM 6 et RSTAB 9» du 15 octobre 2021 (en allemand).

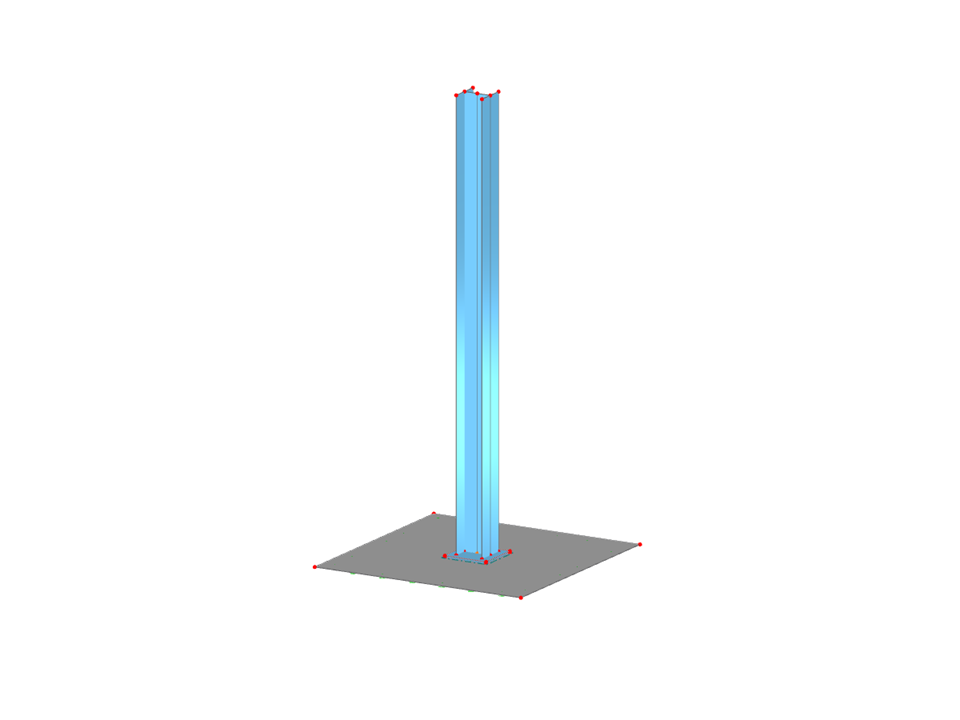

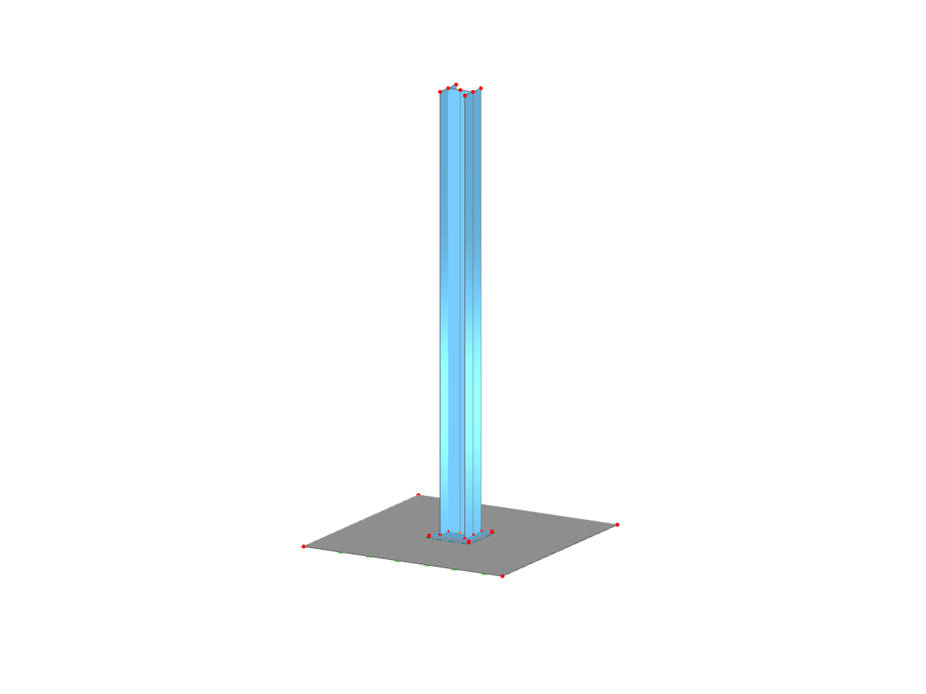

Poteau en acier avec platine en pied et contact entre surfaces
Nombre de nœuds | 26 |
Nombre de lignes | 29 |
Nombre de barres | 0 |
Nombre de surfaces | 8 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 4 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,774 t |
Dimensions (métrique) | 1,000 x 2,010 x 1,000 m |
Dimensions (impériales) | 3.28 x 6.59 x 3.28 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction requise de l'assemblage et la résistance en compression requise de l'assemblage du contreventement sont répertoriées dans l'onglet « Assemblage de contreventement par barre ».
Le logiciel affiche les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
Le module complémentaire Vérification de l'acier vous permet d'effectuer des analyses de stabilité ainsi que des vérifications de section pour les profilés formés à froid selon les clauses 6.1.2 - 6.1.5 et 6.1.8 - 6.1.10 de l'EN 1993-1-3.
