Pobierz model słupa stalowego z płytą podstawy i stykiem powierzchniowym i otwórz go za pomocą programu RFEM.
Model ten zostanie wykorzystany podczas bezpłatnego webinarium "Nowe funkcje w RFEM 6 i RSTAB 9", które odbędzie się 15 października 2021 r. (13 października 2021 r., W języku niemieckim).
Model wykorzystany w

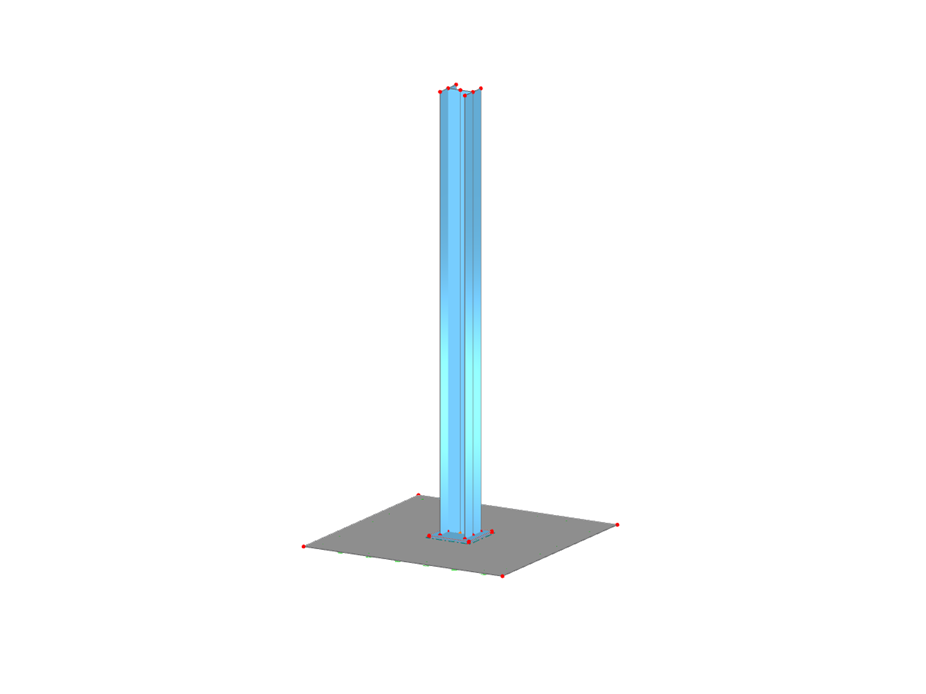

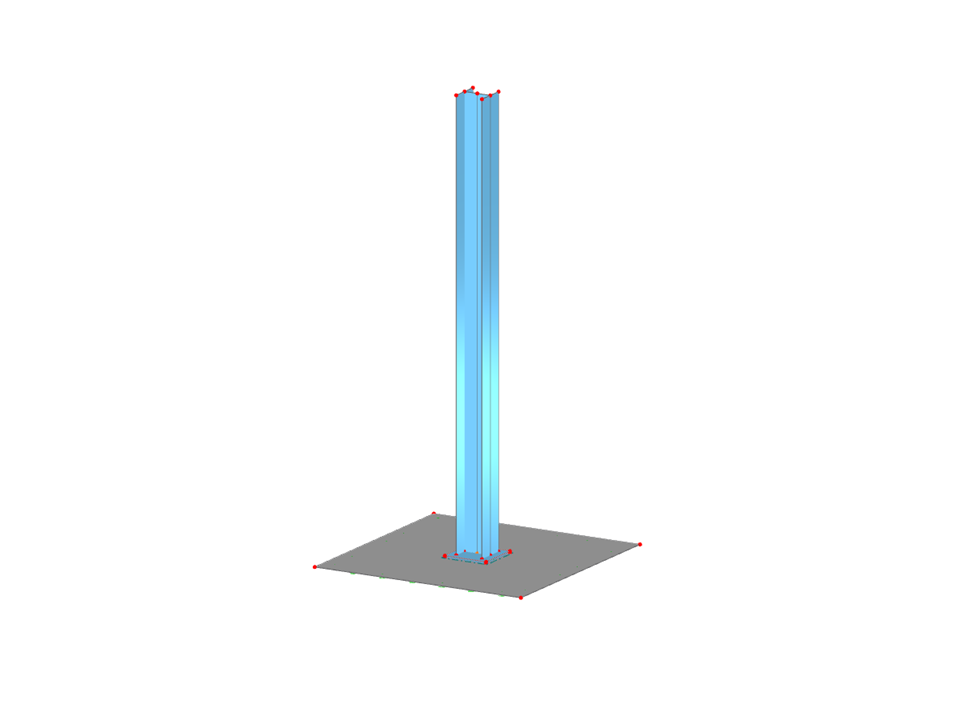

Stalowy słup z płytą podstawy i kontaktem powierzchniowym
| Liczba węzłów | 26 |
| Liczba linii | 29 |
| Liczba prętów | 0 |
| Liczba powierzchni | 8 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,774 t |
| Wymiary (metryczne) | 1,000 x 2,010 x 1,000 m |
| Wymiary (imperialne) | 3.28 x 6.59 x 3.28 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
