Le module complémentaire Assemblages acier permet désormais de disposer les plaques avec différentes formes géométriques. Pour cela, les formes « Rectangle » et « Cercle », ainsi que « Polygone » sont disponibles. La forme polygonale est alors définie par l’entrée de coordonnées par des points.

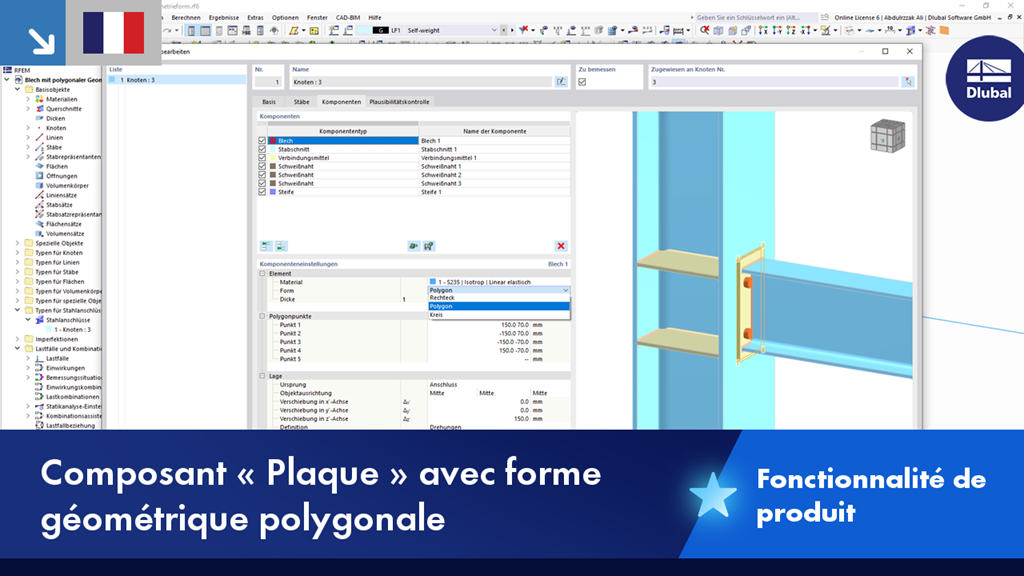

Composant « Plaque » avec forme géométrique polygonale
Souhaitez-vous considérer automatiquement la rigidité des assemblages en acier dans votre modèle global RFEM ? Avec le module complémentaire Assemblages acier, c’est possible !
Il vous suffit pour cela d’activer l’interaction assemblage-structure dans l’analyse de rigidité de vos assemblages en acier. Les articulations avec ressorts sont ainsi automatiquement générées dans le modèle global et prises en compte dans les calculs suivants.
Dans la configuration pour l’ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des cordons de soudures.
Le composant « Plaque d’assise » permet de vérifier des assemblages avec une platine et des ancrages noyés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
