Sortie des propriétés de section via l'interface COM

Est-il possible d'afficher les valeurs d'une section via l'interface RF-COM/RS-COM ?

Réponse:

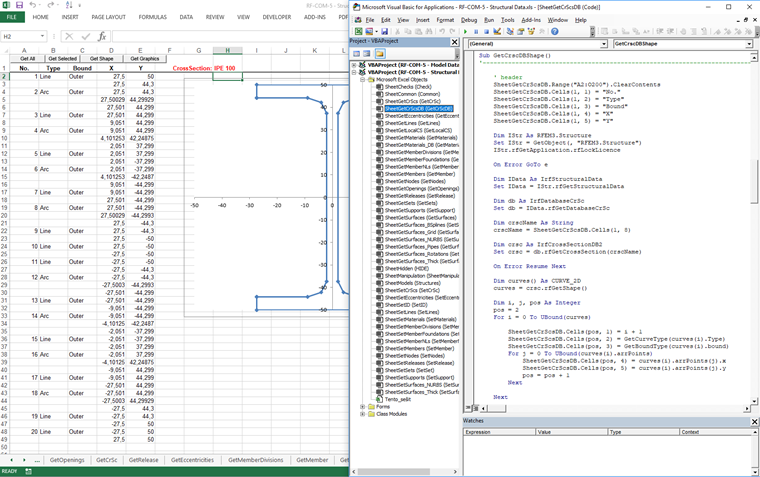

Les valeurs d'une section peuvent être affichées à l'aide de l'interface COM. N'hésitez pas à consulter cet article de notre FAQ pour savoir où trouver des fichiers d'aide et des exemples relatifs à l'interface COM. Dans l'implémentation VBA, vous pouvez exporter les informations d'une section à l'aide des commandes « GetCrSc » ou de « GetCrscDB ». La figure et la vidéo ci-contre illustrent l'exportation d'informations relatives à une section IPE 100.

FAQ 003276
FR | Drapeau Foire aux questions (FAQ)
[FR] FAQ 003276 | Est-il possible d'afficher les valeurs d'une section via l'interface RF-COM/RS-COM ?
Exportation des données de section
Exportation des données de section
Auteur

M. Kuhn est responsable du développement de produits pour les structures en bois et fournit une assistance technique à nos clients.
