问题
是否可以通过 RF‑COM/RS‑COM 显示截面属性?
回复:

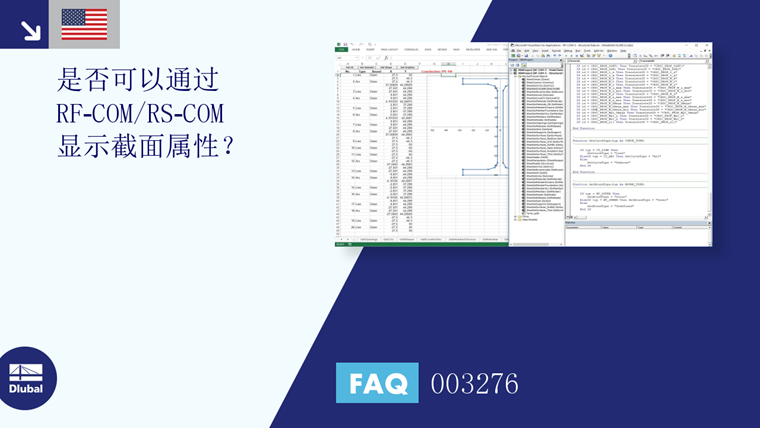

通过 COM 接口可以显示某个截面的截面属性。 在我们的主页上,您可以在SDK中下载相应的帮助文件。 在 VBA 中,可以通过使用 "GetCrSc" 或 "GetCrscDB" 导出截面数据。 左图和视频显示了 IPE 100 的相关信息。
常见问题和解答 (FAQ)
您有什么问题想问的吗?
Wenn man über die COM-Schnittstelle die Ergebnisse einer Fläche ausliest, so erhält man ein eindimensionales Feld mit allen Ergebnissen an den FE-Knoten oder Rasterpunkten. Um die Ergebnisse am Rand einer Fläche oder entlang einer Linie innerhalb der Flächen zu erhalten, müssen die Ergebnisse im Bereich der Linie herausgefiltert werden. Im Folgenden wird eine Funktion vorgestellt, welche diese Aufgabe übernehmen kann.
RF-COM/RS-COM 是一种可以由用户自编程的软件接口,使用此接口用户可以根据实际需要在主程序 RFEM/RSTAB 中添加建模输入的方法或者导出计算结果的后续处理分析等。 本文将阐述如何在 RFEM 中编写用于已选定辅助线的复制和平移工具。 辅助线也可以在其他的工作平面中进行复制和平移操作。 使用此接口需要安装 Excel 使用 VBA 编程。
RFEM 6 和 Allplan 之间可以支持各种文件格式的数据交换。 本文介绍的是使用接口 ASF 对计算得出的面积配筋进行数据交换。 这样您可以在 Allplan 中将 RFEM 的配筋值作为等阶曲线或配筋彩色图显示。
通过我们的网络服务,用户可以使用不同的编程语言与 RFEM 6 和 RSTAB 9 进行通信。 Dlubal 的高级函数(HLF)允许您扩展和简化网络服务的功能。 根据 RFEM 6 和 RSTAB 9,使用我们的网络服务可以让工程师的工作变得更轻松和更快。 您可以试用后自己验证软件的优越性。 本教程通过一个简单的示例向您展示如何使用 C#library。
除了 JavaScript 外,在控制台中还提供 Python 的高级功能。 使用 Python 选项,控制台还为您提供了用于应用内脚本的对象属性对话框的网络服务函数目录中的 Python 高级函数。
在 RFEM 6 和 RSTAB 9 中,您可以将线图导出为 SVG 格式(矢量图形)。
SVG 的全称是可缩放矢量图形,是一种基于 XML 的文件格式,用于显示二维矢量图形。 这些矢量图形可以被缩放而不会丢失。 SVG 文件可以用文本编辑器进行编辑,可以嵌入网页中,在常用浏览器中打开。
只需点击几下,即可将 Excel 表格中的值单独或全部导入到 RFEM 6/RSTAB 9 中。 为了导入,您需要根据以下常见问题解答安装 Microsoft Excel 的插件: 从 Microsoft Excel 导入功能是否仍然存在于 RFEM 6 中? .
您知道吗? 所有 RFEM/RSTAB 表格(包括结果)都可以单独或一次全部导出到 Excel 表和 CSV 文件中。 有以下几种方法可供选择:
- 带表格表头
- 只显示所选对象
- 仅显示有数据的行
- 仅已填表格
- 将数据导出为纯文本
通过这些选项用户可以控制和清晰地管理导出的数据。 存储的公式可以直接与表格一起导出,或作为一个单独的表格导出,就像使用的参数一样。
