一名62米高的可行走木制滑雪者名为Edy,是2017年圣莫里茨世界滑雪锦标赛的象征人物。 纪念碑是圣莫里茨(St. Moritz)滑雪运动员艾迪·雷纳尔特(Edy Reinalter)的大型复制品。
Edy雕塑总重20吨,参加了在Kulm公园举行的所有仪式,例如投影,舞蹈和攀爬表演以及电视演示。
奥地利建筑事务所sblumer ZT GmbH使用RFEM和附加模块RF-LAMINATE和RF-COM完成了该结构的设计,该结构由600多个三角形和2 1/8个厚度的正交胶合木面板。 RF-COM提供了将内力传递给MS Excel的选项,以便进行连接设计和应力分析。
结构分析与有限元
sblumer ZT GmbH
Graz, Austria
www.sblumer.com

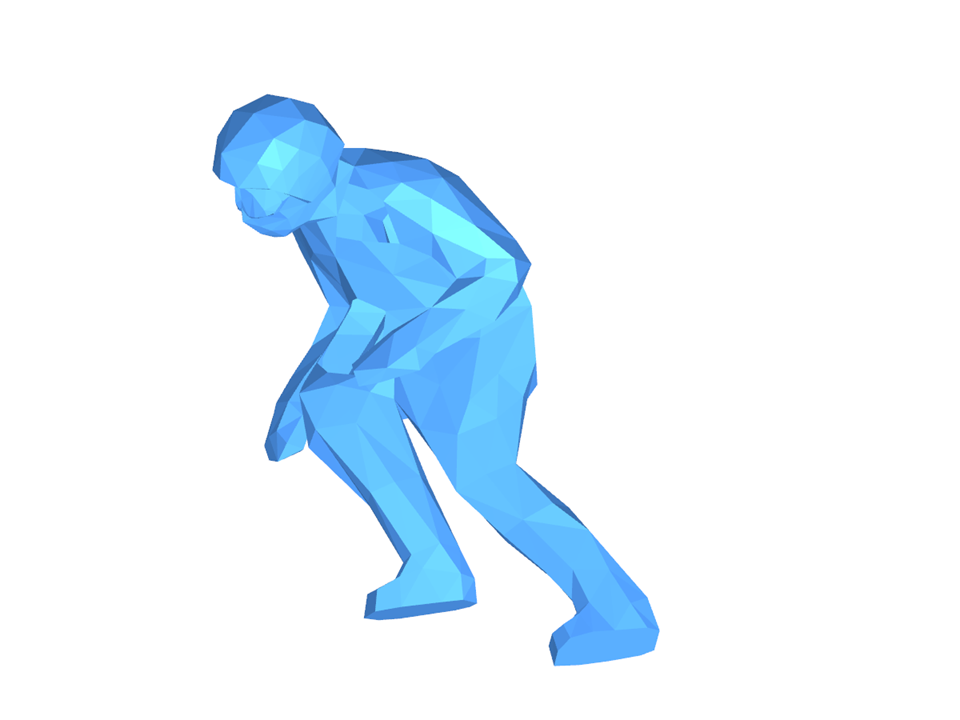

3D-Modell (© sblumer ZT GmbH)
Edy雕塑总重20吨,参加了在Kulm公园举行的所有仪式,例如投影,舞蹈和攀爬表演以及电视演示。
奥地利建筑事务所sblumer ZT GmbH使用RFEM和附加模块RF-LAMINATE和RF-COM完成了该结构的设计,该结构由600多个三角形和2 1/8个厚度的正交胶合木面板。 RF-COM提供了将内力传递给MS Excel的选项,以便进行连接设计和应力分析。
结构分析与有限元
sblumer ZT GmbH
Graz, Austria
www.sblumer.com

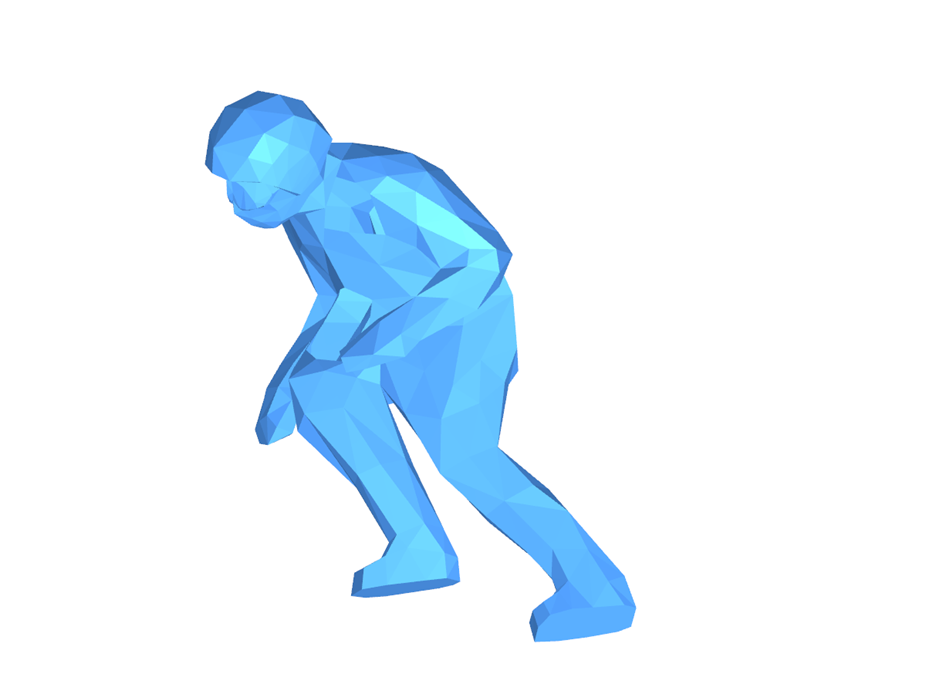

3D-Modell (© sblumer ZT GmbH)
木制雕塑
无法下载
客户项目/只视图
节点数目: | 547 |
线的数目 | 1402 |
杆件数目: | 1378 |
面的数目: | 639 |
荷载工况数目 | 1 |
总重量 | 70,641 t |
翘曲区域尺寸 | 19.813 x 19.437 x 21.418 m |
软件版本 | 5.08.01 |
