Un esquiador de madera transitable de 18 metros de altura llamado Edy fue la figura simbólica del Campeonato Mundial de Esquí de 2017 en St. Moritz. El monumento es una gran réplica del difunto esquiador Edy Reinalter, de St. Moritz.
La escultura Edy, con un peso total de 20 toneladas, ha acompañado todas las ceremonias en Kulm Park, tales como proyecciones, espectáculos de danza y escalada y presentaciones de televisión.
Los cálculos para la estructura, que consta de más de 600 paneles triangulares de madera contralaminada de 2 1/8 pulgadas de espesor, fueron realizados por la oficina de ingeniería austriaca sblumer ZT GmbH utilizando RFEM y los módulos adicionales RF -LAMINATE y RF -COM . RF -COM proporcionó la opción de transferir los esfuerzos internos a MS Excel para diseñar conexiones y realizar análisis de tensiones.
Análisis estructural y MEF
sblumer ZT GmbH
Graz, Austria
www.sblumer.com

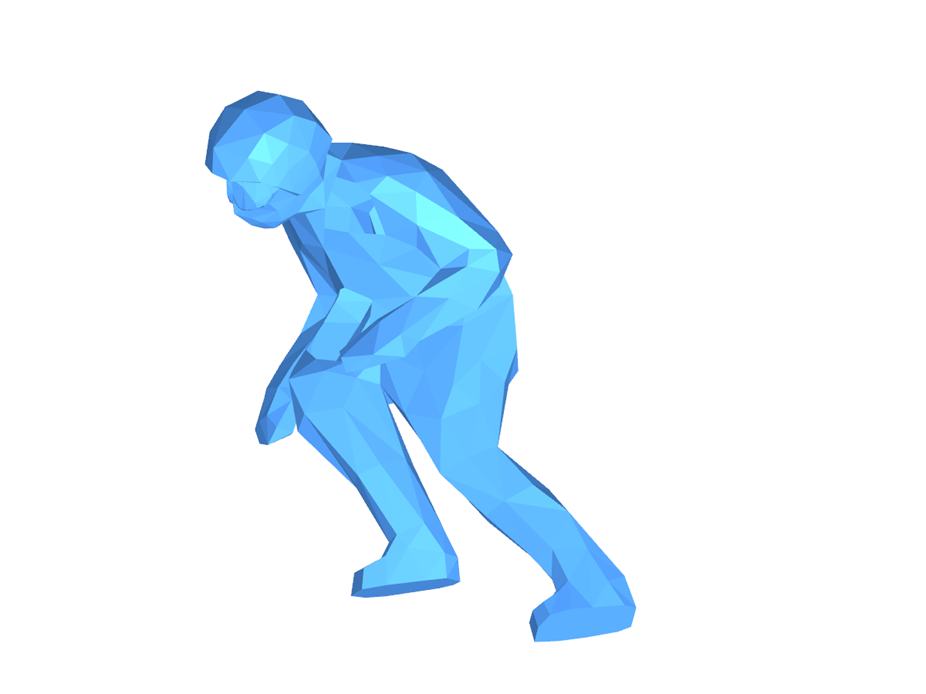

3D-Modell (© sblumer ZT GmbH)
La escultura Edy, con un peso total de 20 toneladas, ha acompañado todas las ceremonias en Kulm Park, tales como proyecciones, espectáculos de danza y escalada y presentaciones de televisión.
Los cálculos para la estructura, que consta de más de 600 paneles triangulares de madera contralaminada de 2 1/8 pulgadas de espesor, fueron realizados por la oficina de ingeniería austriaca sblumer ZT GmbH utilizando RFEM y los módulos adicionales RF -LAMINATE y RF -COM . RF -COM proporcionó la opción de transferir los esfuerzos internos a MS Excel para diseñar conexiones y realizar análisis de tensiones.
Análisis estructural y MEF
sblumer ZT GmbH
Graz, Austria
www.sblumer.com

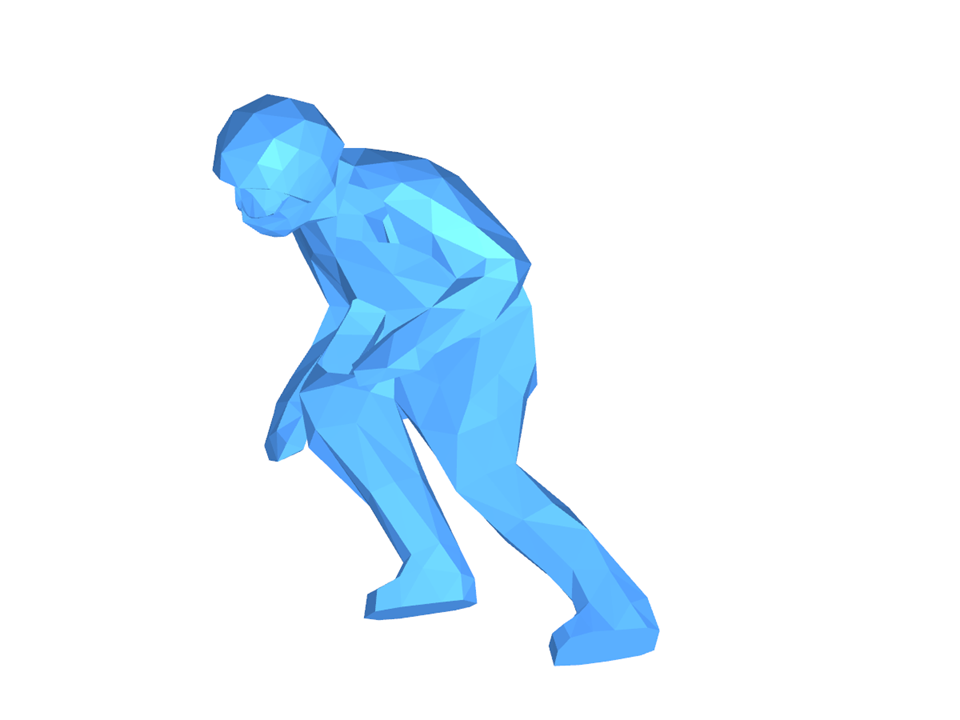

3D-Modell (© sblumer ZT GmbH)
Escultura de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 547 |
| Número de líneas | 1402 |
| Número de barras | 1378 |
| Número de superficies | 639 |
| Número de casos de carga | 1 |
| Peso completo | 70.641 t |
| Dimensiones (métricas) | 19,813 x 19,437 x 21,418 m |
| Dimensiones (imperiales) | 65 x 63.77 x 70.27 feet |
| Versión del programa | 5.08.01 |
