Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.

En este artículo, se verifica la idoneidad de una madera de 2x4 dimensiones sujeta a flexión biaxial combinada y compresión axial utilizando el módulo adicional RF-/TIMBER AWC. Las propiedades y la carga del conjunto viga-pilar se basan en el ejemplo E1.8 de los Ejemplos de diseño estructural de madera de AWC 2015/2018.

In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

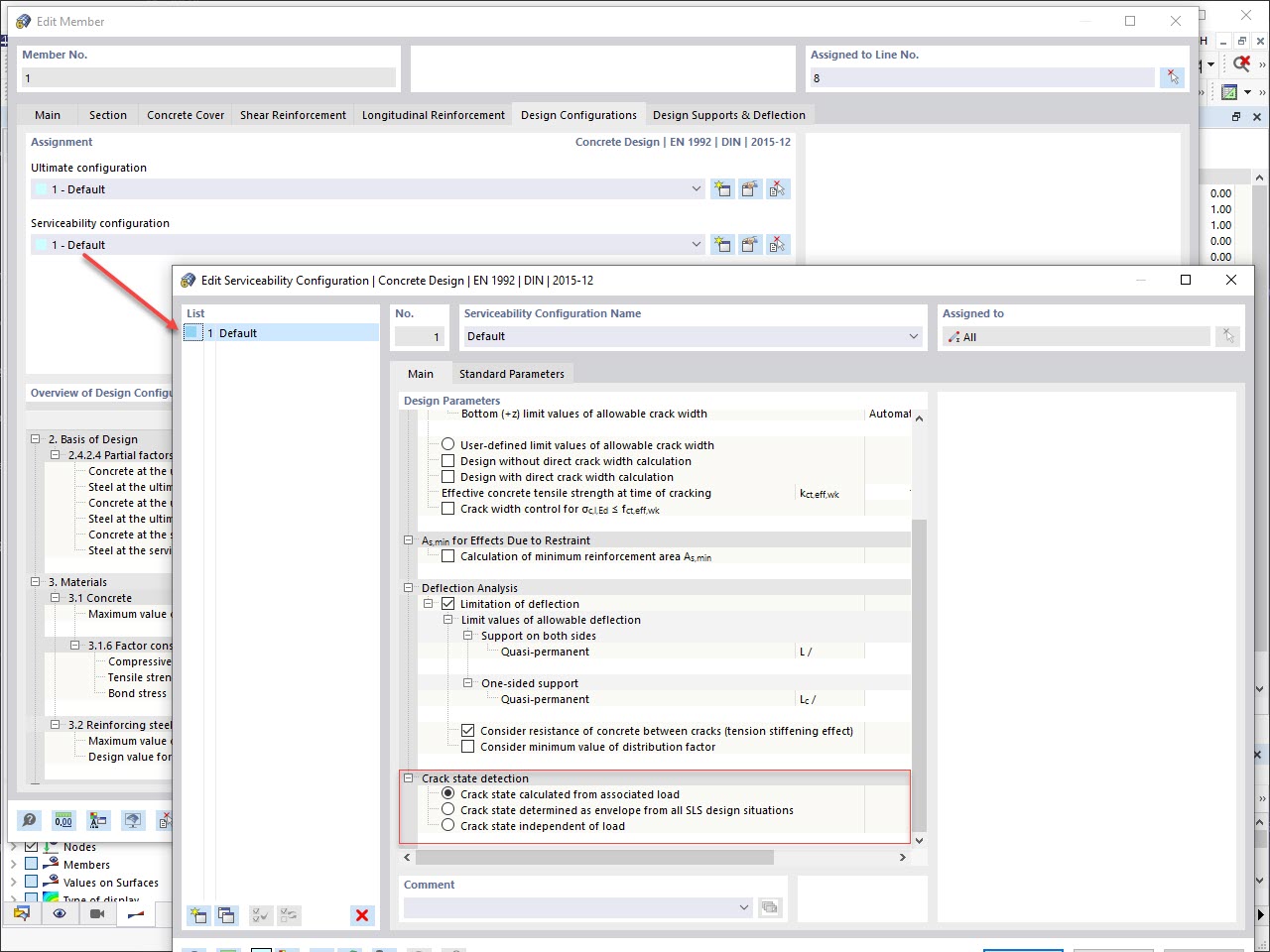

Se pueden ajustar varios parámetros de diseño de las secciones en la configuración del estado límite de servicio. Allí se puede controlar la condición de sección aplicada para el análisis de la deformación y el ancho de la fisura.

Para esto, se pueden activar las siguientes configuraciones:

• Estado fisurado calculado a partir de la carga asociada
• Estado fisurado determinado como envolvente a partir de todas las situaciones de proyecto de ELS
• Estado fisurado de la sección, independiente de la carga

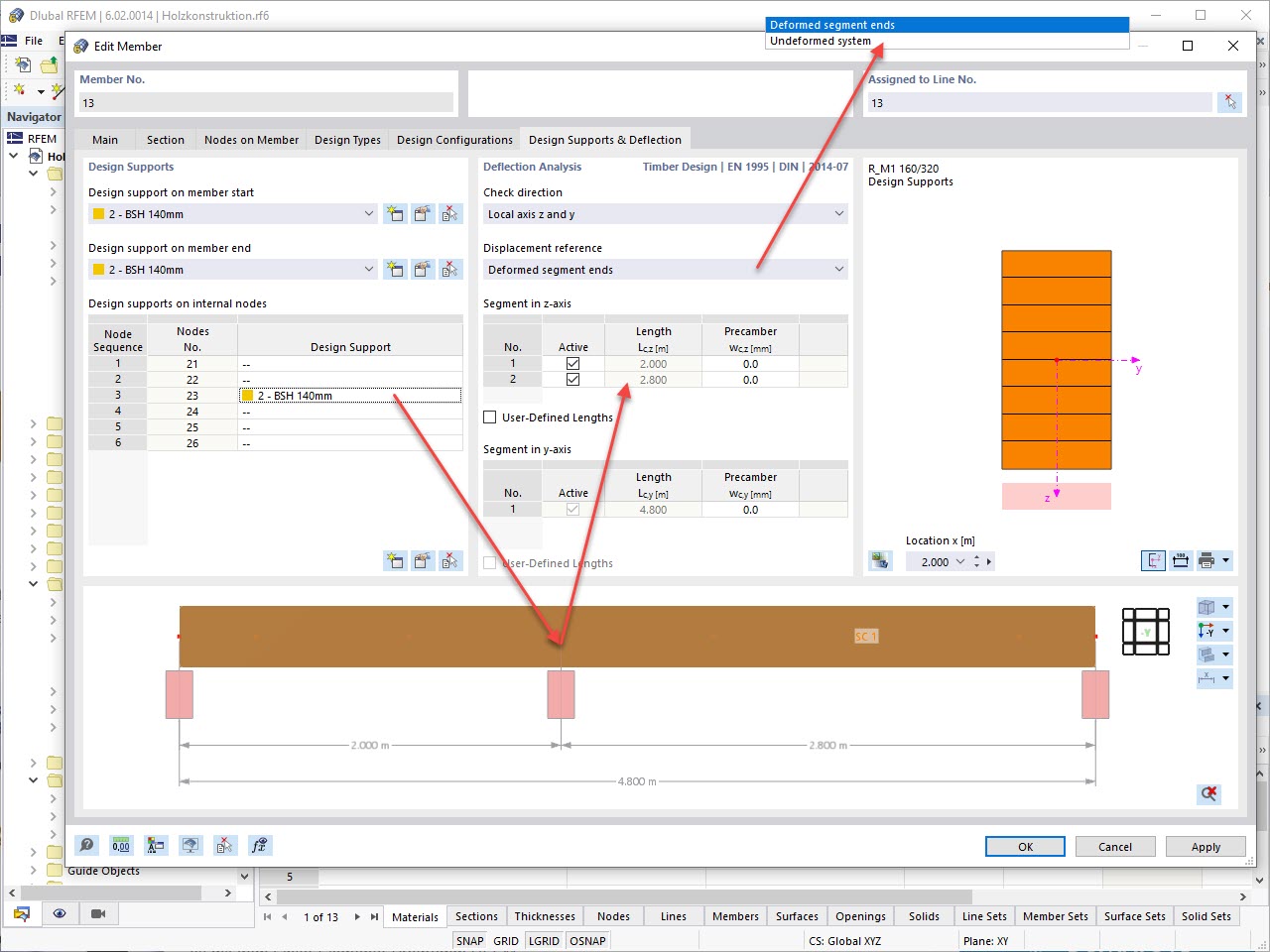

En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.

Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.

La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.

Esta característica también contribuye a la visualización clara de sus resultados. Los planos de recorte son planos de intersección que puede colocar libremente en todo el modelo. Por lo tanto, la zona delante o detrás del plano se oculta en la visualización. De esta manera, puede mostrar de forma clara y sencilla los resultados en una intersección o un sólido, por ejemplo.
