El modelo muestra una innovadora cubierta de lona que destaca por dos conos definidos con precisión en una exigente construcción de membrana. La búsqueda de forma óptima permite una transmisión de fuerzas optimizada y logra una solución de cubierta estéticamente convincente. Las líneas claras y las transiciones armónicas demuestran la eficiencia de la concepción estructural. Todos los elementos estructurales están ejecutados con precisión y demuestran enfoques modernos en la construcción de cubiertas.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

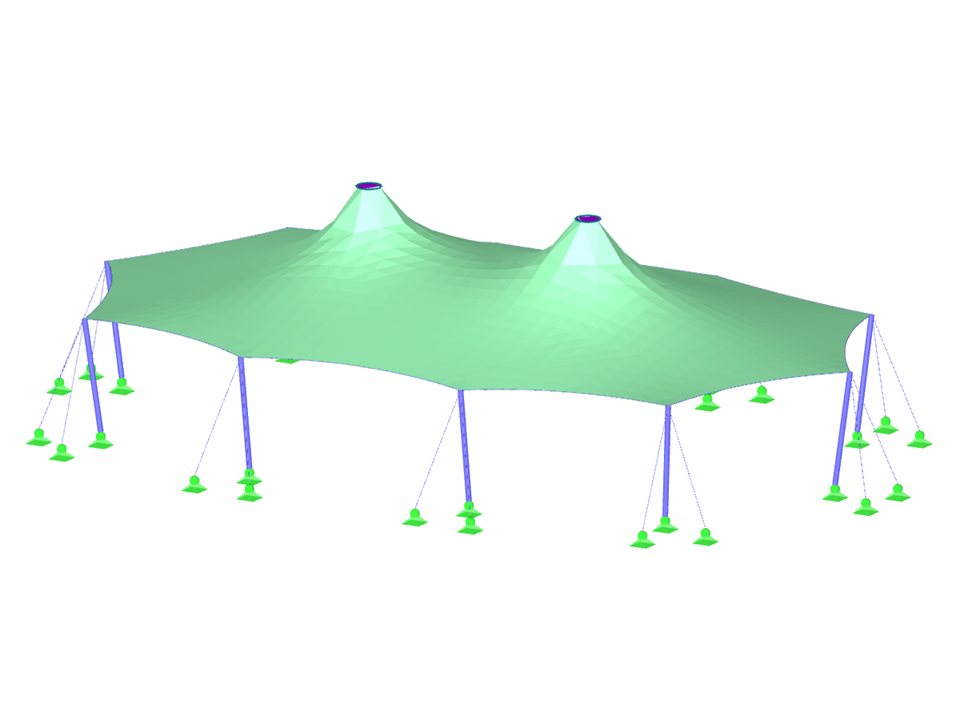

Techo de tienda de campaña con dos picos
| Número de nudos | 50 |
| Número de líneas | 57 |
| Número de barras | 42 |
| Número de superficies | 4 |
| Número de casos de carga | 1 |
| Peso completo | 0.472 t |
| Dimensiones (métricas) | 25,129 x 16,171 x 6,063 m |
| Dimensiones (imperiales) | 82.44 x 53.05 x 19.89 feet |
| Versión del programa | 5.26.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
