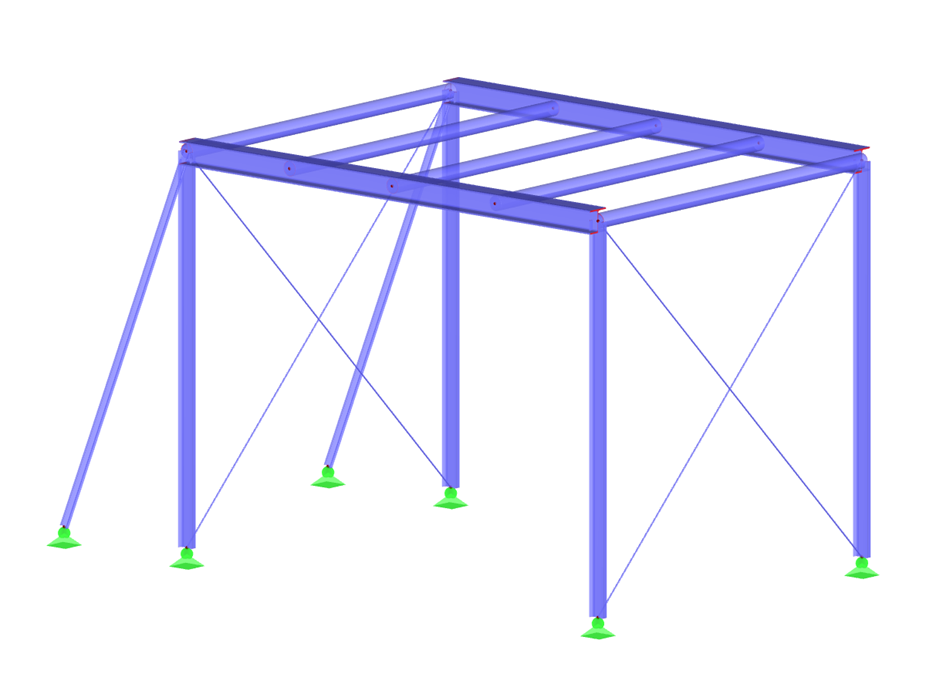

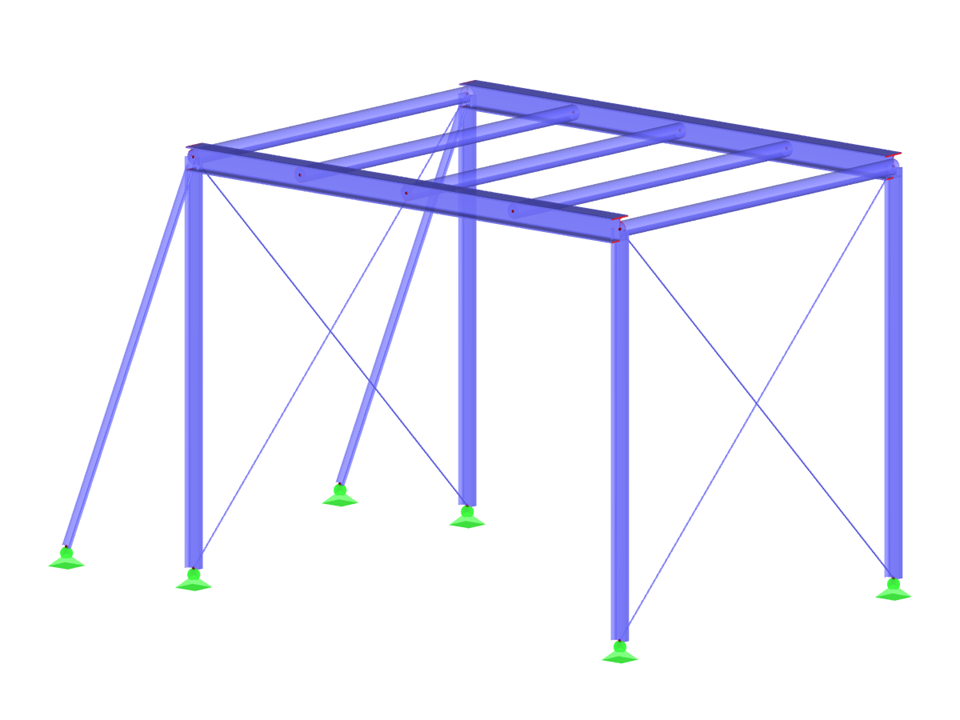

Plataforma de acero compuesta de dos pórticos articulados con la vigas de la plataforma como cerchas
Modelo utilizado en
Plataforma de acero en 3D
Número de nudos | 16 |
Número de líneas | 17 |
Número de barras | 17 |
Número de casos de carga | 2 |
Peso completo | 2.753 t |
Dimensiones (métricas) | 9,012 x 5,313 x 5,156 m |
Dimensiones (imperiales) | 29.57 x 17.43 x 16.92 feet |
Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
