Stahlbetonplatte auf Stahlunterzügen
  • Descripción
  • Reseñas (0)

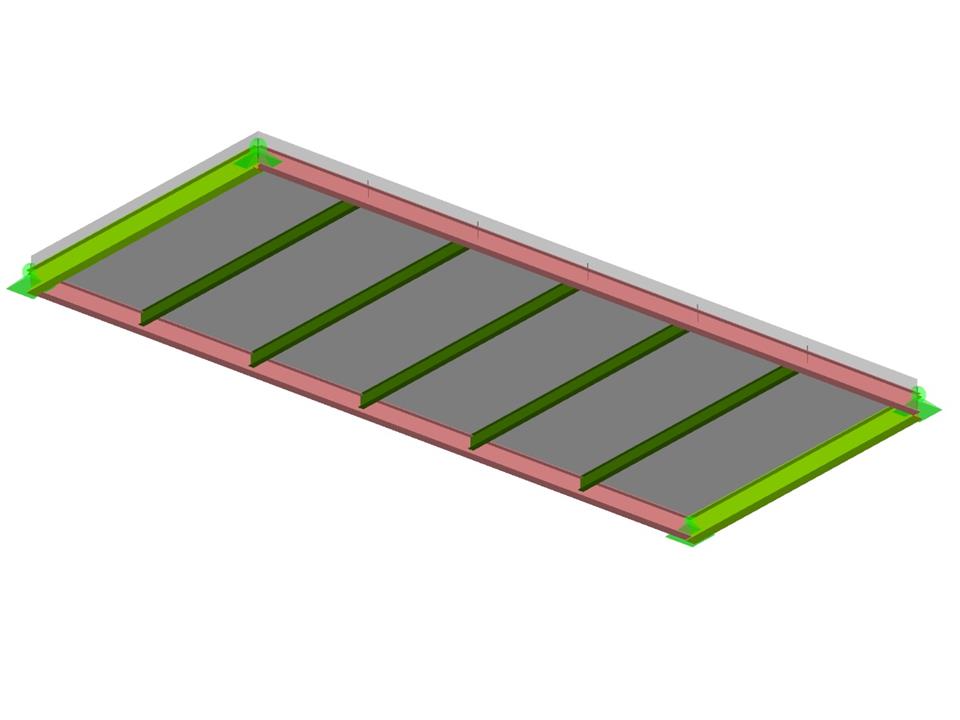

El modelo describe una losa de hormigón armado sobre vigas de acero de soporte. En la construcción, se han integrado nervios para el redireccionamiento de cargas y elementos excéntricos para la distribución específica de momentos. La imagen muestra una representación técnica de la solución de losa con vigas de soporte y nervios de refuerzo claramente marcados. La solución es adecuada para luces exigentes y destaca el uso de principios de construcción modernos.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Losa de hormigón armado con vigas y nervaduras

Número de nudos 14
Número de líneas 21
Número de barras 19
Número de superficies 1
Número de casos de carga 1
Peso completo 39,643 t
Dimensiones (métricas) 5,122 x 12,122 x 0,366 m
Dimensiones (imperiales) 16.8 x 39.77 x 1.2 feet
Versión del programa 5.23.01

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
