- Berücksichtigung des Mast-Eigengewichts einschließlich Anbauteile
- Windlastverteilung für zugewandte und beschattete Mastseiten oder benutzerdefinierte Verteilung
- Ermittlung der Windbelastung auf Mast und Anbauteile auch unter Berücksichtigung schwingungsanfälliger Strukturen (Böenreaktionsfaktor)
- Zuweisung von Flächen- und Einzellasten für Bühnen
- Reduktionsmöglichkeit für Gesamtwindlast auf ausgewählte Objekte
- Ermittlung der Eislasten für Vereisungsklasse G und R mit voreingestellten Eisdicken und Eisfahnenlängen
- Generierung von Verkehrslastfällen mit Flächen- und Mannlasten
RF-/MAST Belastung | Leistungsmerkmale
![Dlubal Center | Blöcke](/de/webimage/028609/3238729/1_de.png?mw=512&hash=b24ecea9ab5e8a3b623693829abed9cfce26dd82)
![Anlegen der Querschnitte](/de/webimage/008719/1144893/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Definition der Knoten 1 bis 4](/de/webimage/008816/615594/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Generierte Windlasten auf Antennen](/de/webimage/007033/471971/000276-de-png.png?mw=512&hash=4c3821bf1602024f0865d45eeb628a60cf6a6847)
Die generierten Lasten lassen sich mit einem Mausklick nach RFEM/RSTAB übergeben und können dort mit weiteren Lastfällen überlagert werden. Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls.
Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
![Details](/de/webimage/007032/471976/000275-de-png.png?mw=512&hash=83eb988baf219d246180ba7caf5ffe1eccea3ca0)
Nach der Lastgenerierung lassen sich die Daten tabellarisch überprüfen. Die Ausgabe beinhaltet alle Angaben zu den generierten Lastfällen und Lasten infolge Eigengewicht, Wind- und Eislast. Sämtliche Lasten sind nach Strukturobjekten und Anbauteilen aufgeschlüsselt.
RF-/MAST Belastung deckt die Anforderungen nach EN 1991-1-4 / DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 und DIN V 4131:2008-09 ab. Diese erstrecken sich auf Eigengewichts-, Wind-, Mann- und Eislasten (ISO 12494 oder DIN 1055-5) sowie Verkehrslasten. Die Normvorgaben sind voreingestellt bzw. in Bibliotheken hinterlegt.
Bei der Erzeugung der Windlasten nach Eurocode stehen die Nationalen Anhänge (NA) folgender Länder zur Verfügung:
-
DIN EN 1991-1-4 (Deutschland)
-
CSN EN 1994-1-4 (Tschechische Republik)
-
NA to CYS EN 1991-1-4 (Zypern)
-
DK EN 1991-1-4 (Dänemark)
-
NBN EN 1991-1-4 (Belgien)
-
NEN EN 1991-1-4 (Niederlande)
-
NF EN 1991-1-4 (Frankreich)
-
SFS-EN 1991-1-4 (Finnland)
-
SIST EN 1991-1-4 (Slowenien)
-
SR EN 1991-1-4 (Rumänien)
-
SS EN 1991-1-4 (Singapur)
-
SS-EN 1991-1-4 (Schweden)
-
STN EN 1991-1-4 (Slowakei)
-
UNI EN 1991-1-4 (Italien)
Es lassen sich auch individuelle Belastungssituationen erzeugen: Staudruck, Windrichtung oder Eislasten können manuell vorgegeben oder aus Tabellen importiert werden.

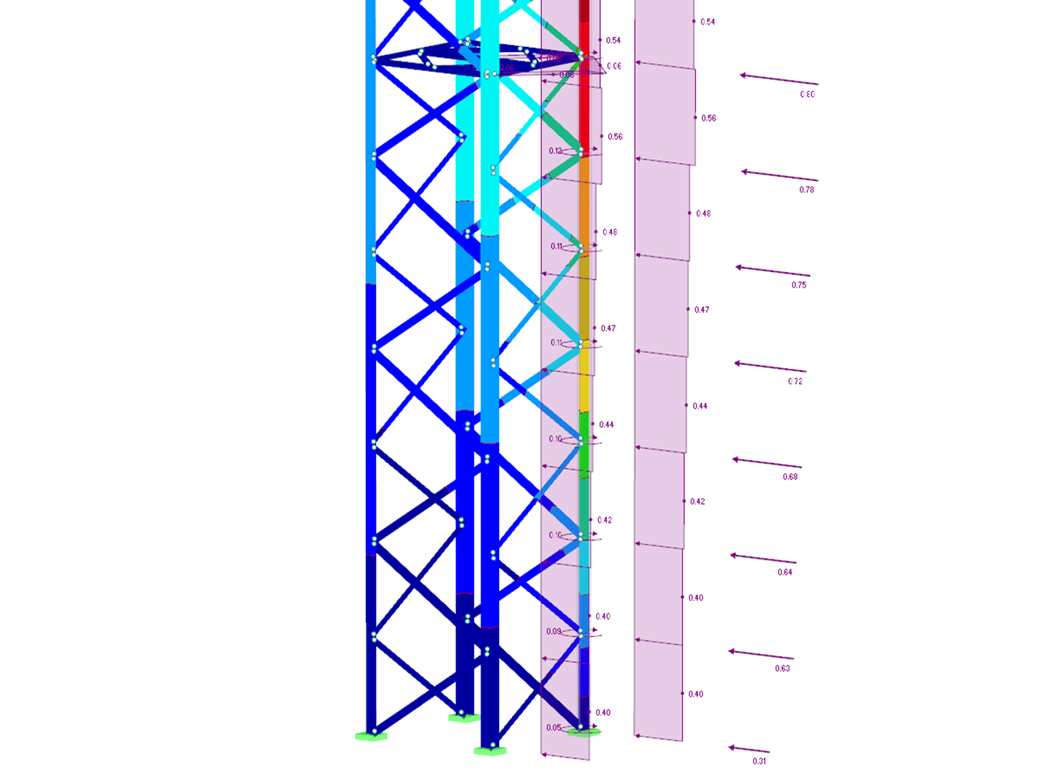

![RFEM/RSTAB-Zusatzmodul RF-/MAST Belastung | Generierung von Wind-, Eis- und Verkehrslasten für Gittermasten](/de/webimage/002852/2988795/172_Mast_(C)Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Berücksichtigung des Mast-Eigengewichts einschließlich Anbauteile
- Windlastverteilung für zugewandte und beschattete Mastseiten oder benutzerdefinierte Verteilung
- Ermittlung der Windbelastung auf Mast und Anbauteile auch unter Berücksichtigung schwingungsanfälliger Strukturen (Böenreaktionsfaktor)
- Zuweisung von Flächen- und Einzellasten für Bühnen
- Reduktionsmöglichkeit für Gesamtwindlast auf ausgewählte Objekte
- Ermittlung der Eislasten für Vereisungsklasse G und R mit voreingestellten Eisdicken und Eisfahnenlängen
- Generierung von Verkehrslastfällen mit Flächen- und Mannlasten
