- Querschnittsnachweise von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen
- Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
- Alternative, analytische Berechnung des kritischen Biegedrillknickmomentes für Standardsituationen
- Möglichkeit einer diskreten seitlichen Stützung für Stabzüge
- Automatische Querschnittsklassifizierung
- Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle, symmetrische und unsymmetrische, parametrische I-, T-Profile usw.
- Klar gegliederte Ein- und Ausgabetabellen
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten (optional) und maßgebende Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
RF-/STAHL NTC-DF | Leistungsmerkmale
![Eingabe einer Zwischenabstützung in Mitte von Stab 1](/de/webimage/010537/2968397/1_Eingabe_einer_Zwischenabstützung_in_Mitte_von_Stab_1.png?mw=512&hash=73eec6f4a66390c5a81747ed05fb67c7a1569e4a)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/de/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Die Steifigkeit von Stahlverbindungen und ihr Einfluss auf die Tragwerksplanung](/de/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Biegesteifer Rahmen - Stabbemessung nach AISC 341-22 in RFEM 6](/de/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Maske 2.2 Nachweise querschnittsweise](/de/webimage/007119/472270/000193-de-png.png?mw=512&hash=48c016189e09d108a2069f40f75be86e664f86be)
In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweisen pro bemessenem Lastfall (Lastkombination / Ergebniskombination).
In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
![Seitliche Lagerungen](/de/webimage/007118/472276/000192-de-png.png?mw=512&hash=90c954bc1377f1288b37fd0130bea9d82a4ad33c)
Zuerst muss der Anwender entscheiden, welche Lastfälle, Last- oder Ergebniskombinationen bemessen werden sollen. Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der Norm NTC-RCDF (2004) entsprechend eingegeben sein. In der RFEM/RSTAB-Materialbibliothek sind passende Materialien Mexikanischer und US-Amerikanischer Normen bereits enthalten.
In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager, Knicklängen und andere normspezifische Bemessungsparameter angepasst werden. Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.
In Verbindung mit RFEM/RSTAB kann man standardmäßig den Einfluss einer allgemeinen Berechnung nach Theorie II. Ordnung berücksichtigen. Alternativ können die Effekte nach Theorie II. Ordnung über Vergrößerungsfaktoren erfasst werden.

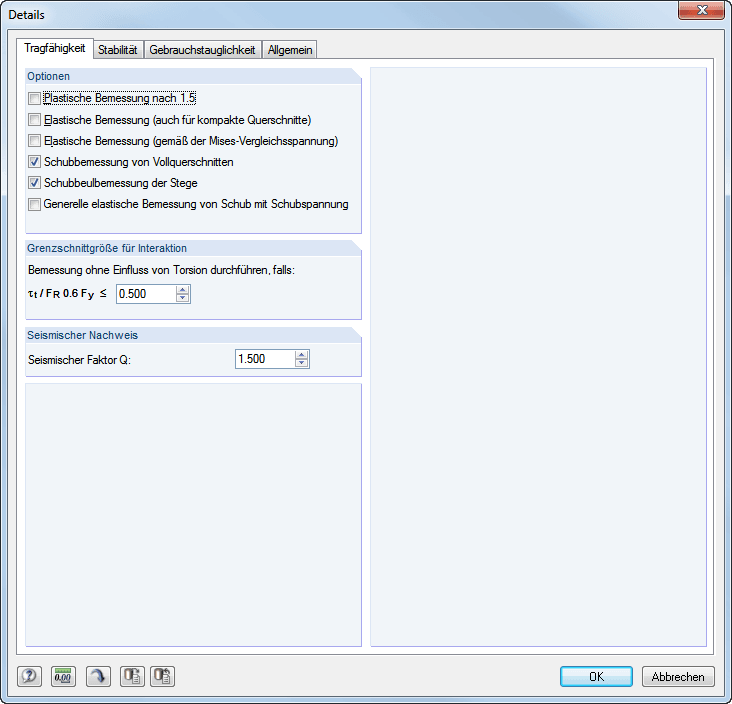

![Detaileinstellungen Tragfähigkeit](/de/webimage/007117/472280/000191-de-png.png?mw=512&hash=5ac61fd43e4d635791228e7cde5c3e8a764f13a9)
- Querschnittsnachweise von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen
- Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
- Alternative, analytische Berechnung des kritischen Biegedrillknickmomentes für Standardsituationen
- Möglichkeit einer diskreten seitlichen Stützung für Stabzüge
- Automatische Querschnittsklassifizierung
- Nachweis im Grenzzustand der Gebrauchstauglichkeit (Durchbiegung)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle, symmetrische und unsymmetrische, parametrische I-, T-Profile usw.
- Klar gegliederte Ein- und Ausgabetabellen
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten (optional) und maßgebende Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
