- Verificação de secções de barras e conjuntos de barras para tração, compressão, flexão, corte, torção e esforços internos combinados
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados, perfis em U, perfis em T, cantoneiras, perfis ocos retangulares e redondos, varões, perfis de cantoneiras assim como perfis em I e em T parametrizados simétricos e assimétricos. muitos outros.
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabela de resultados para esbeltezas de barras (opcional) e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
RF-STEEL NTC-DF | Funcionalidades
![Entrada de restrição lateral intermédia no centro da barra 1](/pt/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Maske 2.2 Nachweise querschnittsweise](/pt/webimage/007119/1592108/000193-pt-png.png?mw=512&hash=aa0cf6d2a3f38d7562acf85caf735722d1b24b32)
A primeira tabela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados) dimensionado.
Nas seguintes janelas de resultados, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. É possível representar todos os resultados intermédios ao longo da barra em qualquer posição. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
![Seitliche Lagerungen](/pt/webimage/007118/1592077/000192-pt-png-png.png?mw=512&hash=d7bc4e5d56ae9d3881c5a831d002e0336ed5708f)
Em primeiro lugar, o utilizador decide quais os casos de carga, as combinações de carga e as combinações de resultados que pretende dimensionar. A entrada de dados no RFEM/RSTAB relativa a materiais, cargas e combinações de cargas tem de ser feita em conformidade com o conceito de dimensionamento da norma mexicana NTC-RCDF (2004). A biblioteca de materiais do RFEM/RSTAB já disponibiliza os materiais apropriados para as normas do México e dos Estados Unidos.

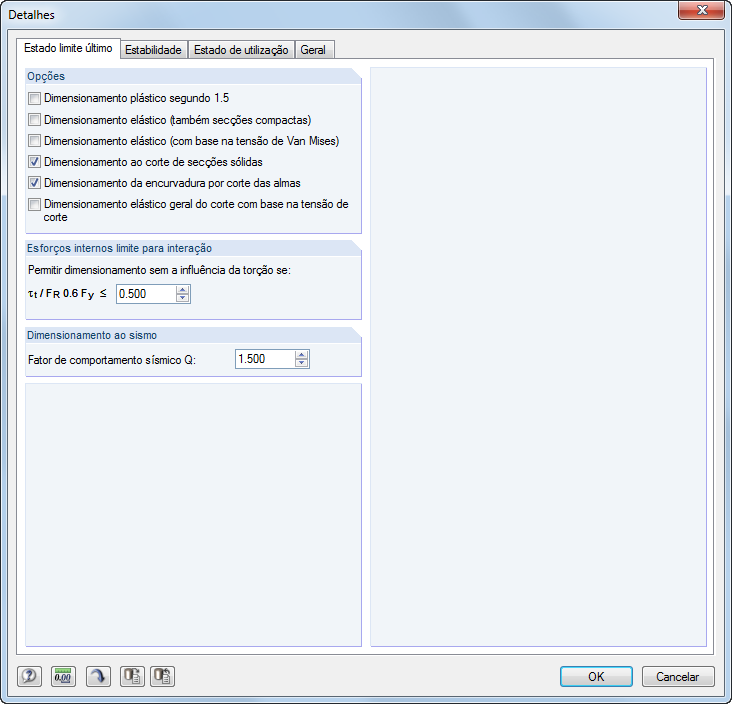

Nos seguintes passos, podem ser ajustadas as configurações predefinidas para os apoios laterais intermédios, os comprimentos efetivos e outros parâmetros de dimensionamento específicos da norma. No caso de serem utilizadas barras contínuas, é possível definir condições de apoio e excentricidades individuais para cada nó intermédio das barras singulares. Depois, uma ferramenta especial de MEF determina as cargas críticas e os momentos necessários para a análise de estabilidade nestas situações.
Em conjunto com o RFEM/RSTAB, é possível considerar por defeito a influência de um cálculo geral de acordo com a análise de segunda ordem. Em alternativa, é possível ter em consideração os efeitos de acordo com a análise de segunda ordem pelos coeficientes de majoração.
![Detaileinstellungen Tragfähigkeit](/pt/webimage/007117/1592045/000191-pt-png-png.png?mw=512&hash=b1b7bad267b8b7c4f80764e2098986725896da73)
- Verificação de secções de barras e conjuntos de barras para tração, compressão, flexão, corte, torção e esforços internos combinados
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados, perfis em U, perfis em T, cantoneiras, perfis ocos retangulares e redondos, varões, perfis de cantoneiras assim como perfis em I e em T parametrizados simétricos e assimétricos. muitos outros.
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabela de resultados para esbeltezas de barras (opcional) e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
