Ermittlung der Schubfläche

Mit dem Querschnittsprogramm DUENQ können beliebige dünnwandige Querschnitte erstellt und anschließend auch in RFEM oder RSTAB als Stabquerschnitt verwendet werden. Dabei kann DUENQ von beliebigen Querschnitten alle relevanten Querschnittswerte für eine Bemessung und Spannungsanalyse ausgeben.

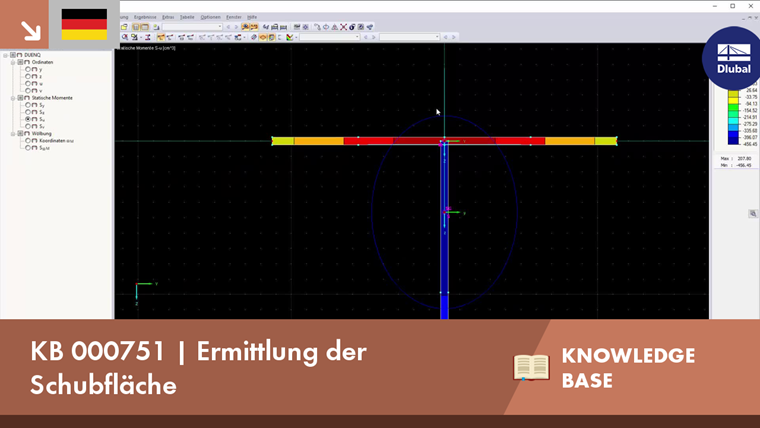

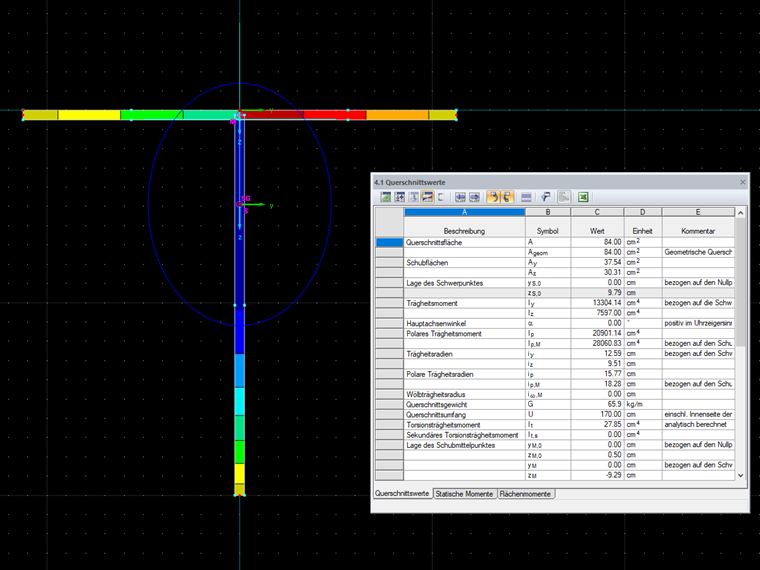

Querschnittseigenschaften

Querschnittseigenschaften

Im abgebildeten Beispiel ist die Schubfläche eines T-Querschnitts berechnet worden. Dabei wird in DUENQ nicht die vereinfachte Formel nach DIN oder Eurocode verwendet, sondern die Schubfläche mit Hilfe des Flächenmomentes 1. Grades ermittelt. Dieses Verfahren lässt sich dabei für alle Querschnittsformen anwenden.

I_{y} = 13304.2 {cm}^{4}

z_{m} = 8.786 cm

b (z) = 1 cm

h = 40 cm

S_{y 1} (z) = b (z) \cdot (|h - z_{m} - z|) \cdot (\frac{h - z_{m} + z}{2})

S_{y 2} (z) = b (z) \cdot 45 cm \cdot 9.286 cm

A_{z} = \frac{I_{y}^{2}}{\int_{- 30.214 cm}^{8.786 cm} \frac{S_{y 1} {(z)}^{2}}{b (z)} d z + \int_{9.286 cm}^{8.786 cm} \frac{S_{y 2} {(z)}^{2}}{b (z)} d z} = 30.304 {cm}^{2}

Schubflächenberechnung
