Określanie powierzchni ścinania

Mit dem Querschnittsprogramm DUENQ können beliebige dünnwandige Querschnitte erstellt und anschließend auch in RFEM oder RSTAB als Stabquerschnitt verwendet werden. Dabei kann DUENQ von beliebigen Querschnitten alle relevanten Querschnittswerte für eine Bemessung und Spannungsanalyse ausgeben.

Właściwości przekrojów
Właściwości przekrojów

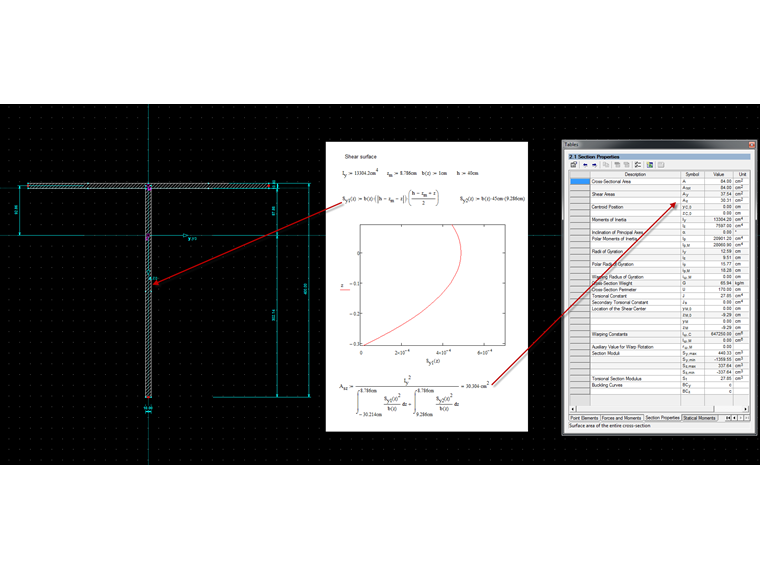

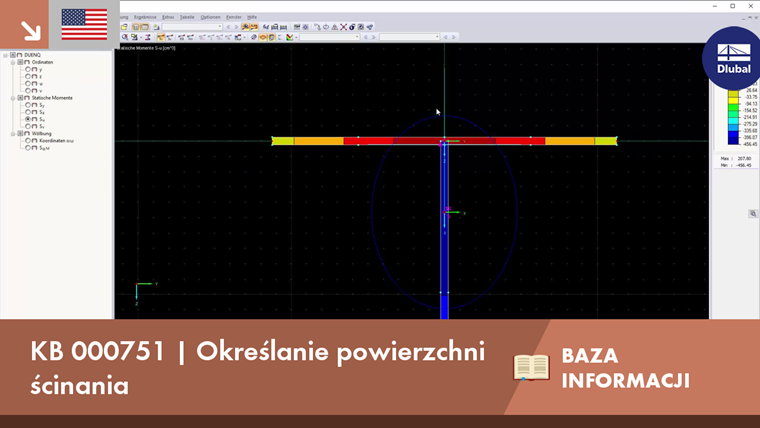

Na ilustracji widać obliczoną powierzchnię ścinania przekroju teowego. SHAPE -THIN nie używa uproszczonego wyrażenia zgodnie z Eurokodem, ale powierzchnie ścinania są określane na podstawie pierwszego momentu powierzchni. Tę procedurę można zastosować dla wszystkich kształtów przekrojów.

Iy = 13304.2 cm4
zm = 8.786 cm
b(z) =1 cm
h = 40 cm
Sy1(z) = b(z) · h - zm - z · h - zm + z2
Sy2(z) = b(z) · 45 cm  · 9.286 cm
Az = Iy2∫-30.214 cm8.786 cm Sy1(z)2b(z) dz + ∫9.286 cm8.786 cm Sy2(z)2b(z) dz = 30.304 cm2
Obliczanie powierzchni ścinania
