Elastisches Knotenlager 1

Häufig passiert es, dass an einem Knotenlager, welches an eine Fläche anschließt, Spannungsspitzen auftreten. Diese Singularitäten kann man umgehen, indem man das Knotenlager als Stütze modelliert.

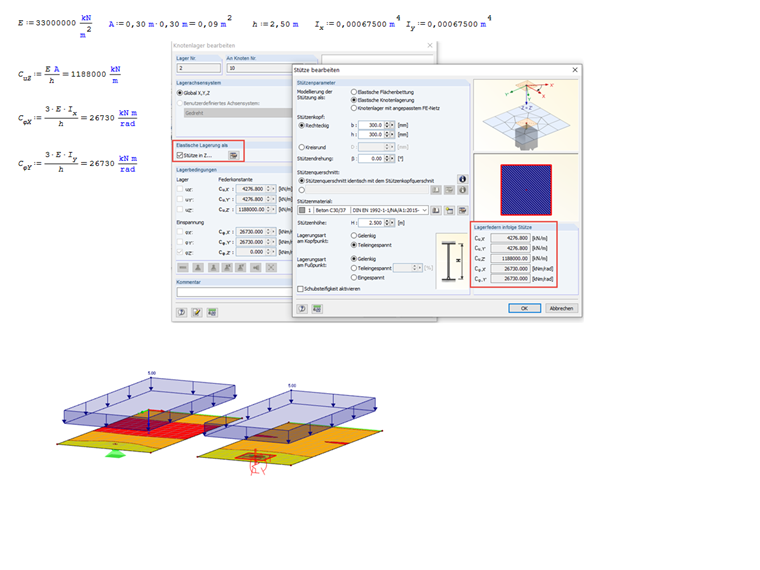

Den Dialog "Stütze bearbeiten" erreicht man über "Knotenlager bearbeiten" → "Elastische Lagerung als Stütze in Z". Links im Bild wurde das Punktlager durch eine elastische Knotenlagerung ersetzt, wodurch die Singularität abgeschwächt wird.

Berechnung der Stützenfedern

Weiterhin steht auch die Modellierung als "Flächenbettung" und als "Knotenlager mit angepasstem FE-Netz" zur Verfügung. Die Lagerung am Kopf- und Fußpunkt der Stütze lässt sich ebenfalls einstellen.
