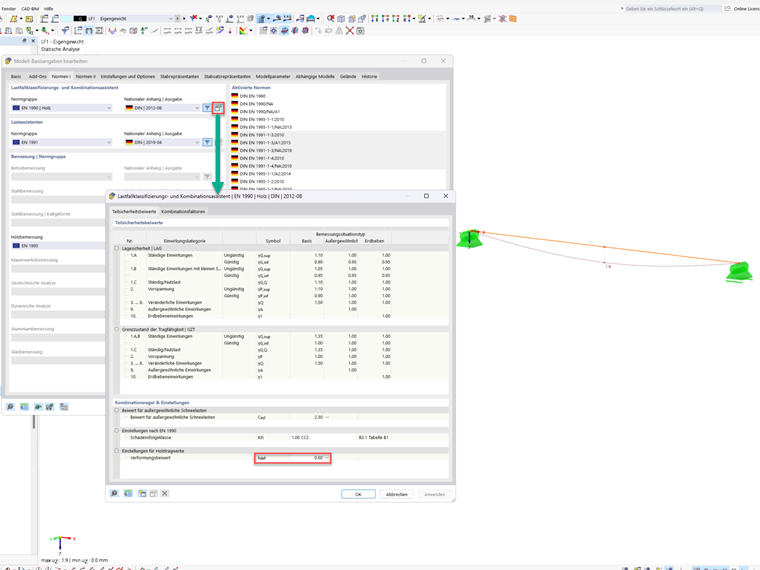

Einstellen des Verformungsbeiwert kdef in der Holzbemessung

Ein Standardszenario im Holzstabbau ist die Möglichkeit, kleinere Stäbe mittels Auflager auf einem größeren Trägerstab zu verbinden. Darüber hinaus können die Stabendbedingungen eine ähnliche Situation umfassen, in der der Träger auf einem Lagertyp lagert. In beiden Fällen muss der Träger unter Berücksichtigung der Tragfähigkeit rechtwinklig zur Faserrichtung gemäß NDS 2018 Abschnitt 3.10.2 und CSA O86:19 Abschnitte 6.5.6 und 7.5.9 festgelegt sind. In allgemeinen Statikprogrammen ist es in der Regel nicht möglich, diesen vollständigen Nachweis durchzuführen, da die Lagerfläche unbekannt ist. In der neuen Generation von RFEM 6 und dem Add-On Holzbemessung ist es nun mit der Funktion 'Bemessungsauflager' möglich, die Nachweise nach NDS und CSA für Lager senkrecht zur Faserrichtung zu führen.

Das neue Programm RFEM 6 bietet die Möglichkeit, Stabilitätsnachweise für gevoutete Holzträger nach dem Ersatzstabverfahren zu führen. Nach diesem Verfahren kann der Nachweis geführt werden, wenn die Vorgaben der DIN 1052 Abs. E8.4.2 für veränderliche Querschnitte eingehalten werden. In der Fachliteratur wird dieses Verfahren auch für den Eurocode 5 übernommen. In diesem Beitrag wird die Anwendung des Ersatzstabverfahrens bei einem gevouteten Dachträger (siehe Bild 1) gezeigt.

In den Zusatzmodulen RF-/HOLZ Pro, RF-/HOLZ AWC und RF-/HOLZ CSA ist es möglich, die resultierende Verformung eines Stabes oder Stabsatzes zu berücksichtigen. Neben den lokalen Richtungen y und z steht die Option "R" zur Verfügung. Damit kann die Gesamtdurchbiegung eines Trägers den in den Normen angegebenen Grenzwerten gegenübergestellt werden.

In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind

Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.

Das Add-On Holzbemessung für RFEM 6 / RSTAB 9;ist vielseitig und vereint eine große Anzahl von Zusatz-Elementen. Dazu gehören auch alle typischen Tragsicherheits-, Stabilitäts-, Gebrauchstauglichkeits- und Brandschutznachweise für Holzstäbe nach der chinesischen Norm GB 50005. Add-On Holzbemessung für RFEM 6

Wussten Sie schon? In den Bemessungsauflagern können Sie für den Nachweis "Druck rechtwinklig zur Faser" Vollgewindeschrauben als Querdruck-Verstärkungselemente definieren. Dabei werden die Schrauben auf Hineindrücken und Knicken nachgewiesen.

Zusätzlich erfolgt der Nachweis der Querdrucktragfähigkeit in der Ebene der Schraubenspitze. Den Lastausbreitungswinkel können Sie linear unter 45° oder nichtlinear (nach Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005) berücksichtigen.
