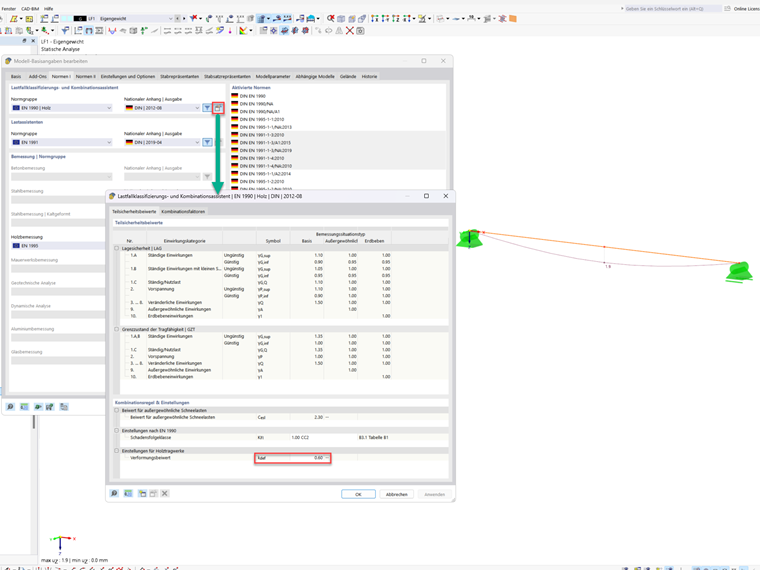

Nastavení součinitele deformace kdef v Posouzení dřevěných konstrukcí

Standardní situací v případě dřevěných prutových konstrukcí je spojení menších prutů s větším hlavním nosníkem za vzniku kontaktní plochy. Podobné podmínky mohou nastat na konci prutu, když je nosník uložen na podpoře s možným otlačením. V obou případech musí být nosník navržen tak, aby zohledňoval únosnost v otlačení kolmo k vláknům podle NDS 2018, čl. 3.10.2 a CSA O86:19, body 6.5.6 a 7.5.9. V programech pro statické výpočty není obvykle možné provést toto kompletní posouzení, protože není známa kontaktní plocha uložení. V programu nové generace RFEM 6 a addonu Posouzení dřevěných konstrukcí je ale nová funkce 'Návrhová podpora', která umožňuje uživateli provést posouzení únosnosti v otlačení kolmo k vláknům podle norem NDS a CSA.

Nová generace programů RFEM nabízí možnost provést posouzení stability sedlových prutů metodou náhradního prutu. Posouzení touto metodou lze provést, pokud jsou u nosníků s proměnným průřezem dodrženy požadavky normy DIN 1052, oddíl E8.4.2. V odborné literatuře je tato metoda převzata také pro Eurokód 5. V tomto příspěvku si ukážeme, jak použít metodu náhradního prutu u sedlového střešního nosníku.

V přídavných modulech RF-/TIMBER Pro, RF-/TIMBER AWC a RF-/TIMBER CSA je možné zohlednit výslednou deformaci prutu nebo sady prutů. Kromě lokálních směrů y a z máte k dispozici možnost "R". Tak může být porovnán celkový průhyb nosníku s mezní hodnotou zadanou v normě.

V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:

• Binderholz (USA)
• KLH (USA, CAN)
• Kalesnikoff (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Sterling Structural
• Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"

Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.

Addon Posouzení dřevěných konstrukcí v programu RFEM 6 / RSTAB 9 je mnohostranný a kombinuje velké množství přídavných prvků. [*S16332764*] Addon pro návrh dřevěných konstrukcí pro RFEM 6

Věděli jste, že...? V návrhových podporách můžete nyní pro posouzení 'Tlak kolmo k vláknům' definovat celozávitové vruty jako výztužné prvky na příčný tlak. Vruty se kontrolují na vtlačení a vybočení.

Kromě toho se posuzuje únosnost příčného tlaku v rovině špičky vrutu. Úhel rozložení zatížení můžete zohlednit lineárně pod 45° nebo nelineárně (podle Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).
