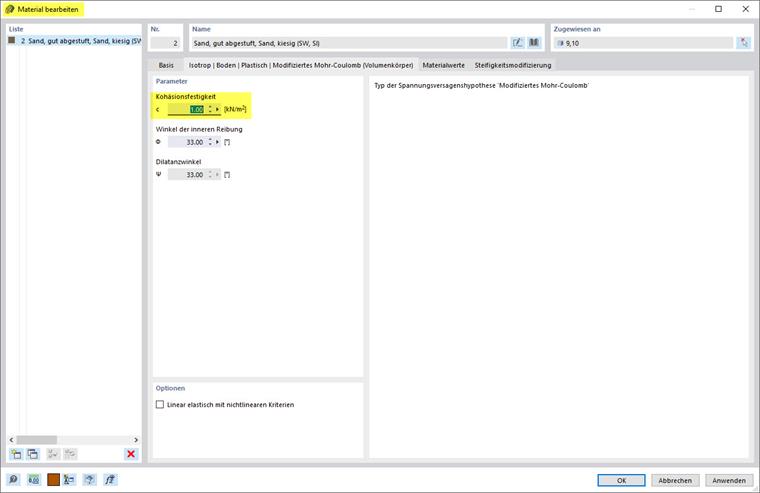

Für die Verwendung von Numerischen Verfahren, wie der FEM, in der Geotechnik kann es hilfreich sein, wenn die Kohäsion ungleich Null angesetzt wird. Dafür kann die Definition einer kleinen rechnerischen Kohäsion zwischen 0,5 bis 1,0 kN/m² auch für nicht kohäsive Böden zweckmäßig sein.
Kleine Kohäsion für nicht kohäsive Böden
Welchen Wert kann ich für die Kohäsion ansetzen, um Singularitäten zu vermeiden?
Wie die Daten aus Feldversuchen im Add-On bereitgestellt und die Eigenschaften aus Bodenproben zur Ermittlung der betreffenden Bodenmassive genutzt werden können, wurde im Knowledge Base-Beitrag „Bodenkörper aus Bodenproben erzeugen in RFEM 6“ vorgestellt. In diesem Beitrag wird hingegen das Verfahren zur Berechnung von Setzungen und Bodenpressungen für ein Stahlbetongebäude diskutiert.
Eine sowohl grafische als auch tabellarische Ausgabe der Ergebnisse für Verformungen, Spannungen und Dehnungen hilft Ihnen bei der Erfassung des Bodenvolumens. Um das zu erreichen, ermöglichen Ihnen spezielle Filterkriterien eine gezielte Ergebnisauswahl.
Das Programm lässt Sie mit den Ergebnissen nicht allein zurück. Wenn Sie die Ergebnisse im Bodenvolumen grafisch auswerten wollen, stehen Ihnen Hilfsobjekte zur Verfügung. Definieren Sie bspw. Clipping-Ebenen. Dadurch können Sie in beliebigen Ebenen des Bodenvolumens die entsprechenden Ergebnisse betrachten.
Nicht nur das. Die Verwendung von Ergebnisschnitten und Clipping-Boxen erleichtert Ihnen die genaue grafische Untersuchung des Bodenvolumens.
Sie wissen bereits, dass die Modellierung sowie die Analyse von Boden und Bauwerk im Gesamtmodell möglich ist. Dadurch haben Sie die Boden-Bauwerk-Interaktion explizit berücksichtigt. Mit der Modifikation einer Komponente erreichen Sie die unmittelbare korrekte Berücksichtigung in der Analyse sowie in den Ergebnissen für das gesamte System aus Boden und Bauwerk.
Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.
Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.
Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.
