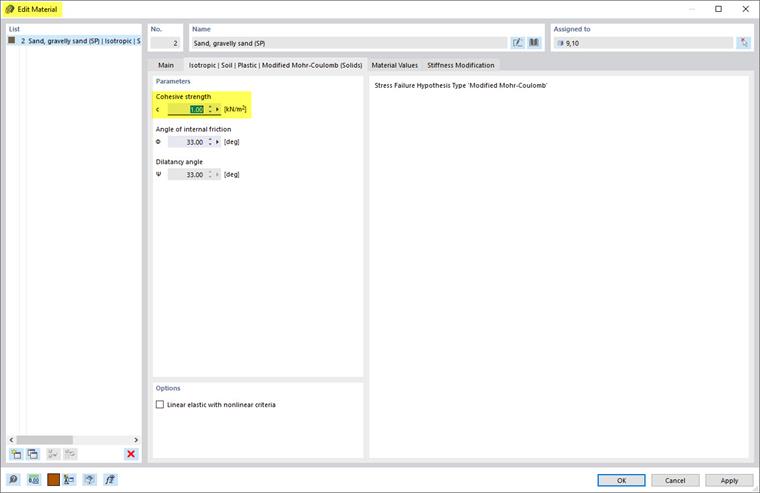

Per l'uso di metodi numerici, come FEM, nell'ingegneria geotecnica, può essere utile se la coesione non è uguale a zero. Pertanto, una piccola coesione tra 0,5 e 1,0 kPa può essere applicata anche per suoli non coesivi.
Piccola coesione per suoli non coesivi
Quale valore posso usare per la coesione al fine di evitare le singolarità?
