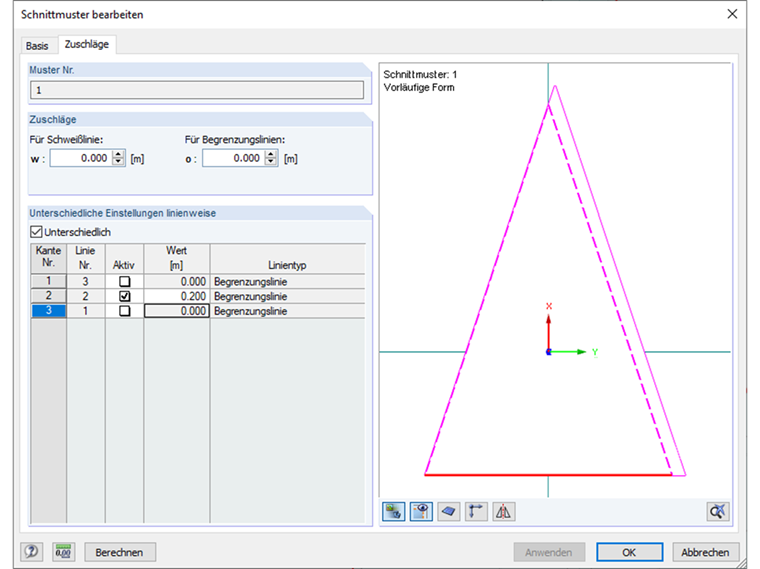

- Öffnen Sie die betroffenen Schnittmuster-Eigenschaften.
- Aktivieren Sie im Register "Basis" die Option "Zuschläge".
- Aktivieren Sie im Register "Zuschläge" die Option "Unterschiedlich" oberhalb der Tabelle.
- Wählen Sie in der Tabelle die betroffenen Randkante und aktivieren die Option "Aktiv" mit Angabe einer Zugabe-Abmessung.
- Übernehmen Sie die Änderung mit der Funktion "Anwenden".
Frage
Wie kann ich einen Material-Zuschlag am Rand eines Schnittmusters definieren?
![Zuschnitt einer halben Kugel](/de/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Grundformen von Membrankonstruktionen [1]](/de/webimage/009595/4010605/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Bild 1: Windsimulation an einer modernen Stadt mit RWIND](/de/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Arbeitsmuster einer porösen Fläche mit unterschiedlichen Durchlässigkeiten (Foto mit 3 Mustern oben von © www.weathersolve.com)](/de/webimage/038268/3454383/12.png?mw=512&hash=ccdb308161d2d23c43f97227afd2e0ab86130495)
Die nichtlineare Berechnung übernimmt die reale Netzgeometrie der ebenen, geknickten, einfach gekrümmten oder doppelt gekrümmten Flächenbauteile von dem ausgewählten Schnittmustersatz und ebnet dieses flächige Bauteil mittels der Minimierung der Distorsionsenergie unter Annahme eines definierten Materialverhaltens.
Vereinfacht beschrieben versucht diese Methode die Netzgeometrie in einer Presse unter Annahme eines reibungsfreien Kontakts zusammenzudrücken und den Zustand zu suchen, bei der die Spannungen aus der Verebnung im Bauteil in der Ebene im Gleichgewicht stehen. In dieser Anordnung wird ein Minimum an Energie und ein Optimum an Genauigkeit des Zuschnitts erreicht. Kompensation für Kett- und Schussfaden sowie Kompensation für Begrenzungslinien werden berücksichtigt. Dann werden die definierten Zuschläge an den Begrenzungslinien auf die resultierende ebene Flächengeometrie aufgebracht.
Features:
- Minimierung der Distorsionsenergie im Ebnungsprozess für sehr genaue Zuschnitte
- Anwendung für fast alle Netzanordnungen
- Erkennung der Nachbarschnittmusterdefinitionen zur Erhaltung gleicher Längen
- Anwendung der Vernetzung der Hauptberechnung
![Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"](/de/webimage/006934/471690/000345-de-png.png?mw=512&hash=592297cc260772d123d8fe00b2b930901ab987ed)
RF-ZUSCHNITT wird zunächst in dem Optionsregister in den Basisangaben einer beliebigen RFEM-Position aktiviert. Diese Aktivierung bewirkt, dass im Zweig Modelldaten ein neues Objekt „Schnittmuster“ dargestellt wird. Ist die Aufteilung der Membranflächen in der Grundposition für den Zuschnitt zu groß, kann die Fläche über Schnittlinien (Linien mit dem Typ „Schnitt mittels zwei Linien“ oder „Schnitt mittels Schnittfläche“) in entsprechende Teilstreifen zerlegt werden.
Im Nachgang definiert man mittels dem Objekt „Schnittmuster“ für jedes Schnittmuster einen eigenen Eingabesatz. In diesem Eingabesatz werden die Begrenzungslinien, Kompensation und Randzugaben eingestellt.
Arbeitsschritte:
- Erstellung von Schnittlinien
- Mustererstellung durch Selektion der Begrenzungslinien oder mittels halbautomatischer Generierung
- Freie Wahl der Kett- und Schussfadenausrichtung über Winkeleingabe
- Aufbringen der Kompensationswerte
- Optionale Definition verschiedener Kompensationen für die Begrenzungslinien
- Unterschiedliche Zuschläge (Schweißnaht, Randlinie)
- Vorläufige Darstellung des Schnittmusters in dem seitlichen Grafikfenster ohne die nichtlineare Hauptberechnung zu starten
![RFEM-Zusatzmodul RF-ZUSCHNITT | Schnittmuster für Membrankonstruktionen](/de/webimage/002862/3065247/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Ebene und geodätische Schnittlinien
- Ebnung von doppelt gekrümmten Flächenteilen von Membranen oder pneumatischen Kissen
- Definition von Schnittmustern über Begrenzungslinien, die nicht zwingend verbunden sein müssen
- Hochwertige Ebnung über die Theorie der minimalen Energie
- Schweißnaht- und Randzuschläge
- Konstante oder lineare Kompensation in Kett- und Schussrichtung
- Unterschiedliche Kompensationen für Begrenzungslinien möglich
- Adaptive Datenorganisation (jede nachträgliche Änderung in den Eingabedaten wird bis zur letzten „Naht“ berücksichtigt)
- Grafische Darstellung der Schnittmuster
- Statistische Information zu jedem Zuschnittmuster (Breite, Länge, Größe)
- Option, Schnittmuster automatisch aus Zellen zu generieren
![Darstellung der Schnittmuster im RFEM-Modell](/de/webimage/006935/471684/000347-de-png.png?mw=512&hash=5b2bd1cdd741f4961a208b4a0c53492fa92b4859)
Nach der Berechnung wird das Register „Punkt Koordinaten“ in dem Schnittmuster dargestellt. In diesem Register wird das Ergebnis in Form einer Koordinatentabelle und als Fläche in Grafikfenster dargestellt. Die Koordinatentabelle gibt für jeden Netzknoten die neuen geebneten Koordinaten bezogen auf den Schwerpunkt des Schnittmusters an. Gleichzeitig wird das Schnittmuster mit Koordinatensystem im Schwerpunkt in einem Grafikfenster dargestellt. Die selektierte Knotentabellenzeile wird mit einem Hinweispfeil Grafikfenster angezeigt. Zusätzlich wird unter der Knotentabelle die Fläche des Schnittmusters angegeben.
Des Weiteren werden im RF-ZUSCHNITT-Lastfall im RFEM-Fenster die Standardergebnisse wie Spannungen und Verzerrungen dargestellt.
Features:
- Tabellenausgabe der Zuschnitt-Informationen
- Intelligente Tabelle mit Bezug zur Grafik
- Export der geebneten Geometrie in eine DXF-Datei
- Ausgabe von Verzerrungen nach der Ebnung für die Beurteilung der Zuschnitte
- Ausgabe der Ergebnisse im globalen Ausdruckprotokoll
