Ich habe ein Windprofil für RWIND Simulation bis 100 m Höhe definiert. Ist das Windprofil von der Größe des Windkanals abhängig?

Q: Ich habe ein Windprofil für RWIND Simulation bis 100 m Höhe definiert. Ist das Windprofil von der Größe des Windkanals abhängig?

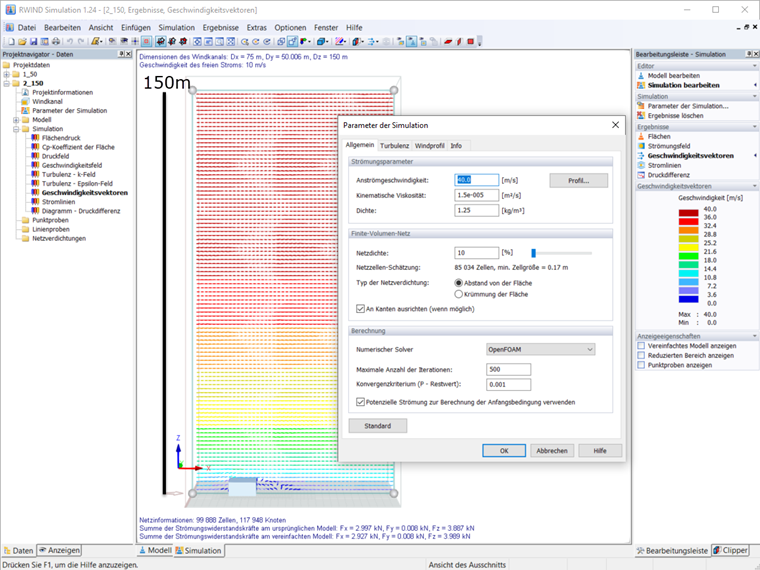

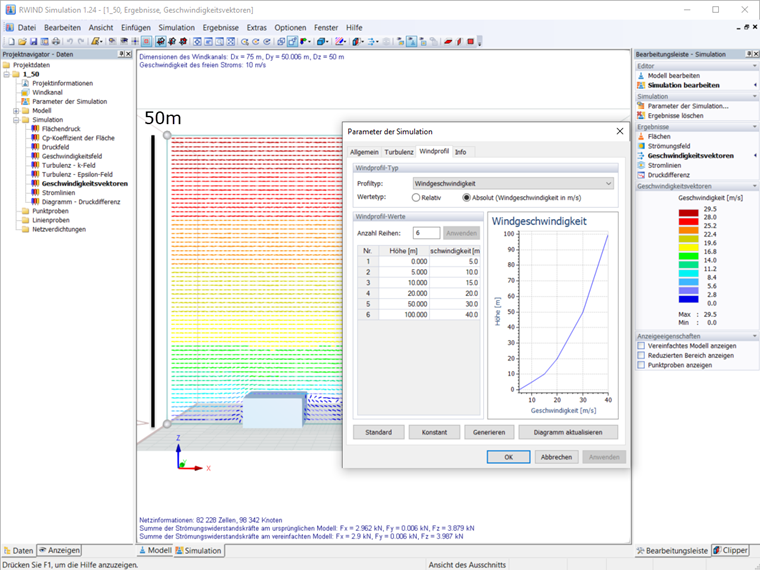

Im Windprofil definieren Sie die Höhenbereiche immer von z. B. 0 - 5 m, danach 5 m - 10 m, usw. Wenn Ihr Windprofil bei 100 m endet, so wird dieses nicht abgeschnitten, sondern der Wert für 100 m auch für größere Höhen angesetzt. Sollte Ihr Windkanal kleiner sein als das hinterlegte Profil, so werden auch nur die Windgeschwindigkeiten bis zu dieser Höhe berücksichtigt.Sie können dies optisch gut überprüfen, indem Sie die Geschwindigkeitsvektoren anzeigen lassen und die Darstellung auf einen reduzierten Bereich deaktivieren.Für einen Windkanal mit 50 m Höhe erhalten Sie das folgende Ergebnis: Für einen Windkanal mit 150 m Höhe erhalten Sie das folgende Ergebnis:

Question

Ich habe ein Windprofil f&#252;r RWIND Simulation bis 100 m H&#246;he definiert. Ist das Windprofil von der Gr&#246;&#223;e des Windkanals abh&#228;ngig?

Accepted Answer

Im Windprofil definieren Sie die H&#246;henbereiche immer von z. B. 0 - 5 m, danach 5 m - 10 m, usw. Wenn Ihr Windprofil bei 100 m endet, so wird dieses nicht abgeschnitten, sondern der Wert f&#252;r 100 m auch f&#252;r gr&#246;&#223;ere H&#246;hen angesetzt. Sollte Ihr Windkanal kleiner sein als das hinterlegte Profil, so werden auch nur die Windgeschwindigkeiten bis zu dieser H&#246;he ber&#252;cksichtigt.Sie k&#246;nnen dies optisch gut &#252;berpr&#252;fen, indem Sie die Geschwindigkeitsvektoren anzeigen lassen und die Darstellung auf einen reduzierten Bereich deaktivieren.F&#252;r einen Windkanal mit 50 m H&#246;he erhalten Sie das folgende Ergebnis:  F&#252;r einen Windkanal mit 150 m H&#246;he erhalten Sie das folgende Ergebnis:
