Antwort:

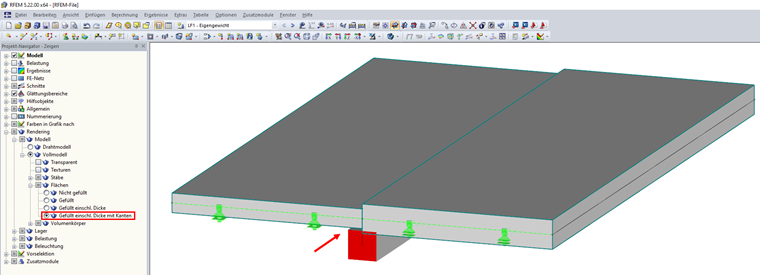

Sie können einen Rippenstab an eine Linie an zwei Flächen mit unterschiedlicher Dicke anschließen.
Für die Ermittlung der Steifigkeit bzw. die Schnittgrößenermittlung wird in RFEM die Exzentrizität für den Rechteckquerschnitt mit dem Mittelwert der beiden angeschlossenen Flächen ermittelt.

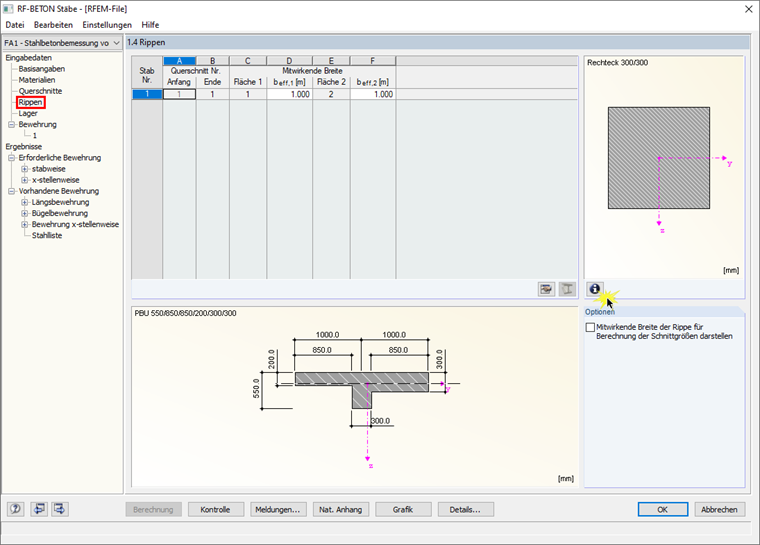

Für die Bemessung in RF-BETON Stäbe ermittelt das Zusatzmodul einen eigenen Querschnitt, welcher im Zusatzmodul in Eingabedialog "1.4 Rippen" dargestellt wird.

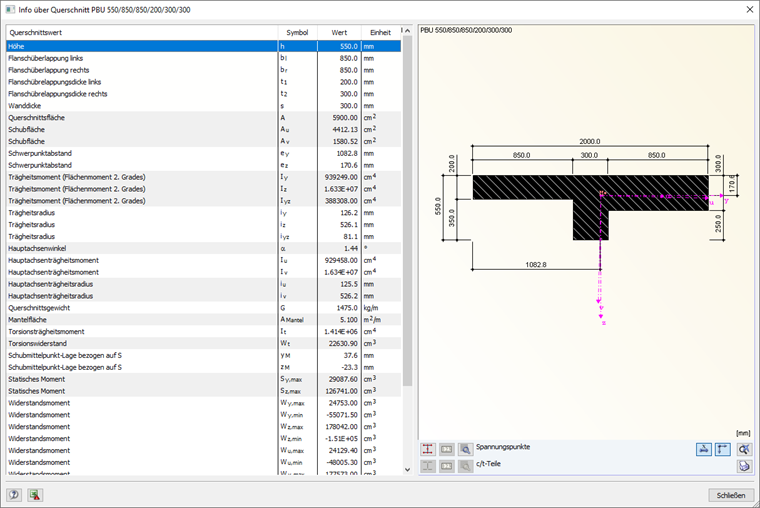

Über einen Klick auf die Schaltfläche "i" (siehe Bild 02), kann ein Infodialog für den generierten Rippenquerschnitt geöffnet werden, in welchem alle Querschnittswerte, die Lage des Schubmittel- und Schwerpunkts, usw., welche für die Bemessung im Modul angesetzt werden, eingesehen werden können.

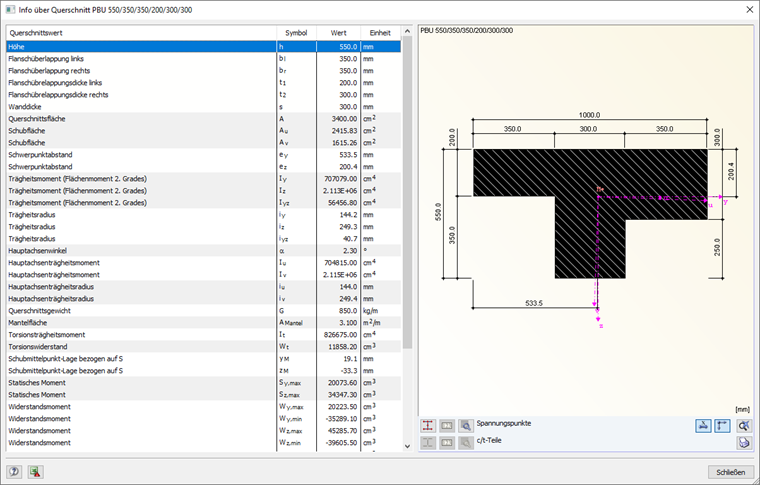

Wird die "effektive Breite" in Dialog "1.4 Rippen" angepasst (z. B. auf 0,50 m), hat dies einen Einfluss auf den in RF-BETON Stäbe angesetzten Querschnitt und dessen Querschnittswerte.
Auf die Steifigkeit bzw. die Schnittgrößenermittlung im 3D-Modell in RFEM hat dies aber keinen Einfluss.
