Соединение стержня-"ребра" на поверхностях с различной толщиной

Вы можете соединить ребро стержня с линией на двух поверхностях с различной толщиной.

Für die Ermittlung der Steifigkeit bzw. die Schnittgrößenermittlung wird in RFEM die Exzentrizität für den Rechteckquerschnitt mit dem Mittelwert der beiden angeschlossenen Flächen ermittelt.

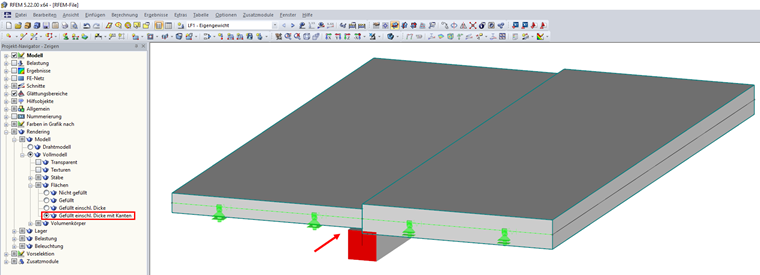

1 RFEM модель ребра с пластиной разной толщины

Für die Bemessung in RF-BETON Stäbe ermittelt das Zusatzmodul einen eigenen Querschnitt, welcher im Zusatzmodul in Eingabedialog "1.4 Rippen" dargestellt wird.

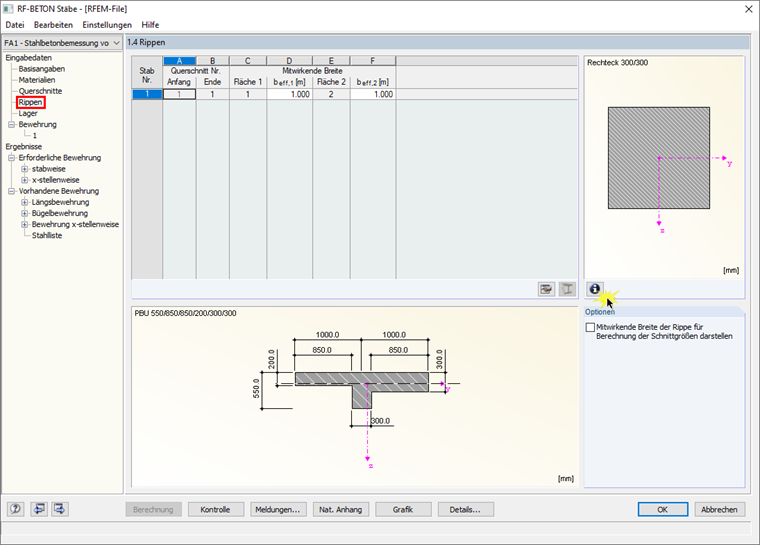

2 Диалоговое окно «1.4 Ребра» в модуле RF-CONCRETE Members

Über einen Klick auf die Schaltfläche "i" (siehe Bild 02), kann ein Infodialog für den generierten Rippenquerschnitt geöffnet werden, in welchem alle Querschnittswerte, die Lage des Schubmittel- und Schwerpunkts, usw., welche für die Bemessung im Modul angesetzt werden, eingesehen werden können.

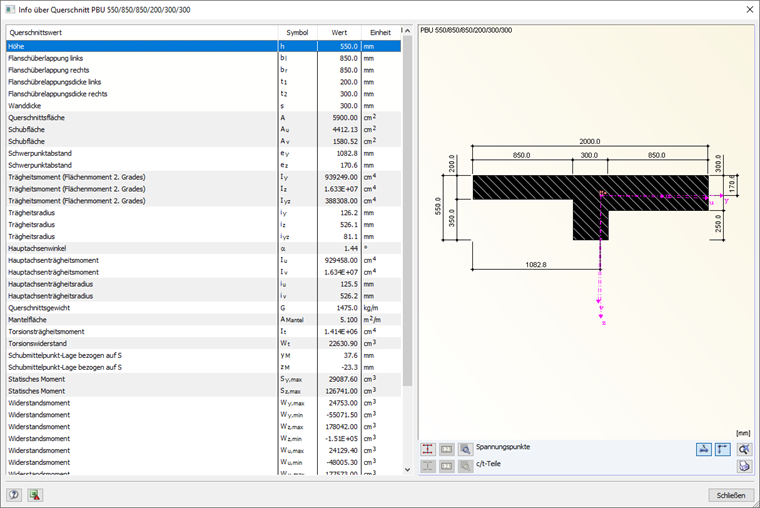

3 Характеристики сечения ребра в модуле RF-CONCRETE Members

Wird die "effektive Breite" in Dialog "1.4 Rippen" angepasst (z. B. auf 0,50 m), hat dies einen Einfluss auf den in RF-BETON Stäbe angesetzten Querschnitt und dessen Querschnittswerte.

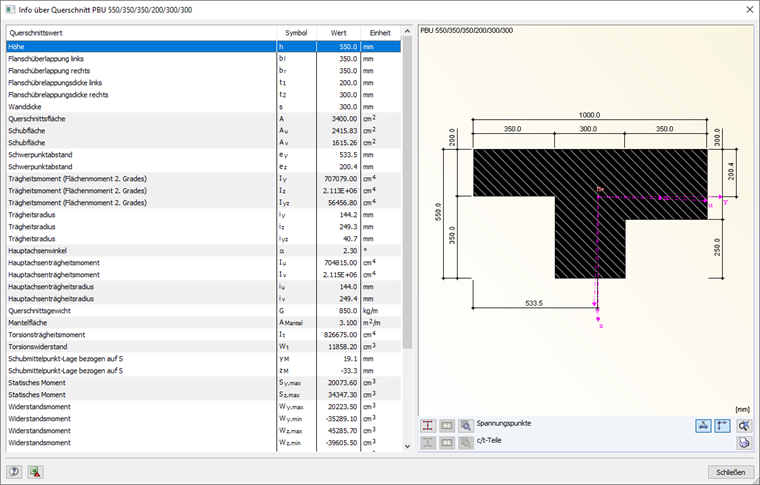

4 Измененные характеристики сечения ребра

Auf die Steifigkeit bzw. die Schnittgrößenermittlung im 3D-Modell in RFEM hat dies aber keinen Einfluss.
