Antwort:
RF-STANZ Pro benötigt für den Durchstanznachweis an einer Stütze einen Knoten, an welchem die Normalkraft der Stütze für den Nachweis abgegriffen werden kann.

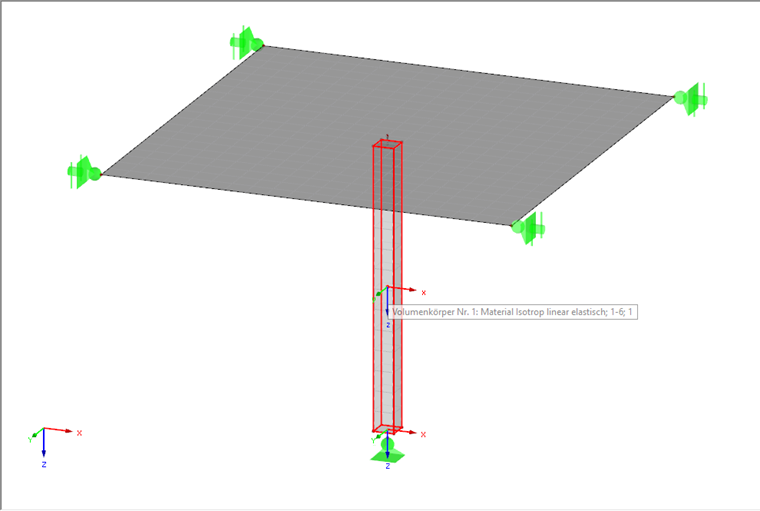

Wenn Sie die Stütze als Volumenkörper abgebildet haben (z. B. mit einem Rechteckquerschnitt) und dieses Volumen direkt an die Decke anschließt, dann können Sie diese Situation in RF-STANZ Pro nicht für den Nachweis heranziehen. Es fehlt die Stabschnittgröße, da nur ein Volumen verwendet wird.
Sie können das Ende des Volumenkörpers aber mit einem kurzen Koppelstab (z. B. Starrstab) versehen. Dann kann der Starrstab an einem Endknoten mit der Decke verbunden und die Normalkraft in dem Koppelstab für den Durchstanznachweis herangezogen werden.

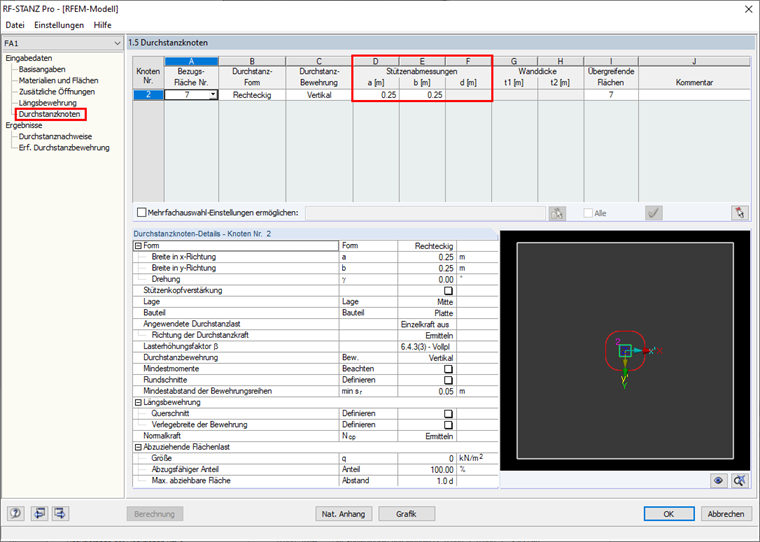

Bitte beachten Sie hierbei, dass die Abmessungen des Koppelstabes bzw. Starrstabes im RFEM-Modell nicht definiert werden müssen. Daher werden in RF-STANZ Pro Standardabmessungen für den Stützenquerschnitt angesetzt.
