J’ai représenté un poteau en béton armé sous forme de solide et je souhaite effectuer une vérification de la résistance au poinçonnement pour la connexion entre le poteau le plafond. Est-ce possible avec RF-PUNCH Pro ?

Q: J’ai représenté un poteau en béton armé sous forme de solide et je souhaite effectuer une vérification de la résistance au poinçonnement pour la connexion entre le poteau le plafond. Est-ce possible avec RF-PUNCH Pro ?

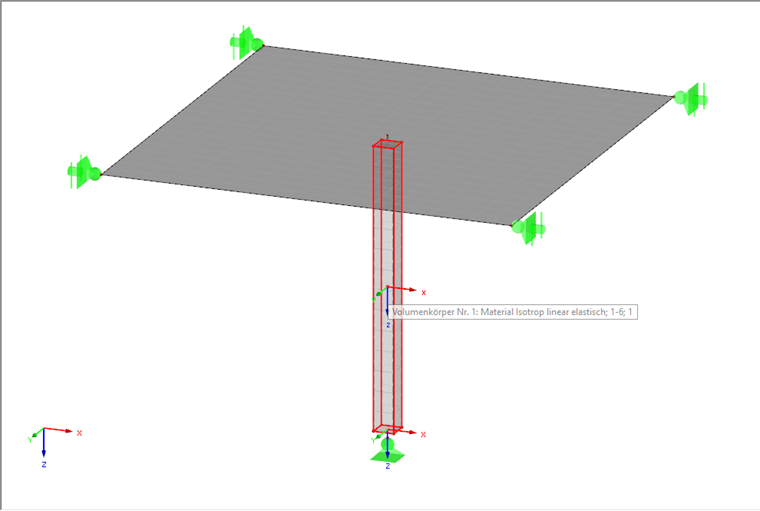

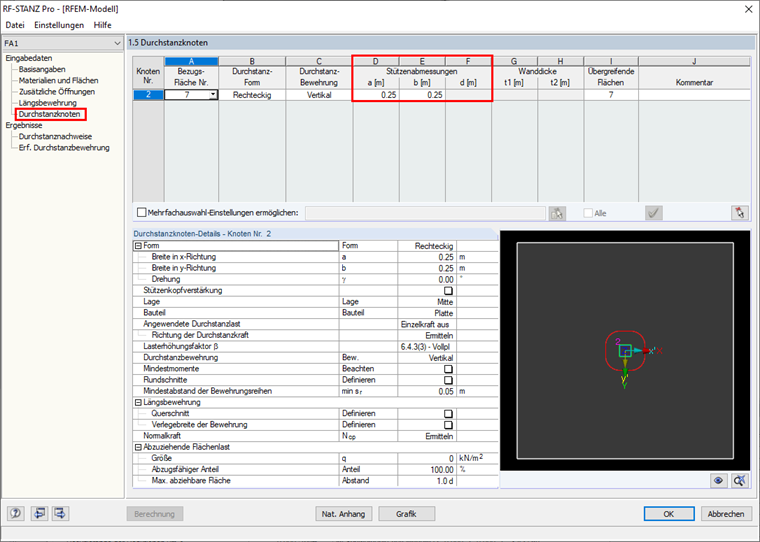

Pour cette opération, RF-PUNCH Pro requiert un nœud sur lequel l’effort normal du poteau peut être relevé.Si vous avez affiché le poteau sous forme de solide (par exemple avec une section rectangulaire) et que ce solide est directement connecté au plafond, vous ne pouvez pas utiliser cette configuration pour la vérification dans RF-PUNCH Pro. Il manque les efforts internes de barre car un seul solide est utilisé.Cependant, vous pouvez insérer une barre de couplage courte (une barre rigide, par exemple) à l’extrémité du solide. Cette barre rigide peut ensuite être connectée au plafond au niveau d’un nœud d'extrémité et l’effort normal dans la barre de couplage peut être utilisé pour la vérification de la résistance au poinçonnement.Veuillez noter que les dimensions de la barre de couplage ou rigide ne doivent pas être définies dans le modèle RFEM. RF-PUNCH Pro applique donc les cotations standards de la section du poteau.

Question

J’ai repr&#233;sent&#233; un poteau en b&#233;ton arm&#233; sous forme de solide et je souhaite effectuer une v&#233;rification de la r&#233;sistance au poin&#231;onnement pour la connexion entre le poteau le plafond. Est-ce possible avec RF-PUNCH Pro ?

Accepted Answer

Pour cette op&#233;ration, RF-PUNCH Pro requiert un nœud sur lequel l’effort normal du poteau peut &#234;tre relev&#233;.Si vous avez affich&#233; le poteau sous forme de solide (par exemple avec une section rectangulaire) et que ce solide est directement connect&#233; au plafond, vous ne pouvez pas utiliser cette configuration pour la v&#233;rification dans RF-PUNCH Pro. Il manque les efforts internes de barre car un seul solide est utilis&#233;.Cependant, vous pouvez ins&#233;rer une barre de couplage courte (une barre rigide, par exemple) &#224; l’extr&#233;mit&#233; du solide. Cette barre rigide peut ensuite &#234;tre connect&#233;e au plafond au niveau d’un nœud d'extr&#233;mit&#233; et l’effort normal dans la barre de couplage peut &#234;tre utilis&#233; pour la v&#233;rification de la r&#233;sistance au poin&#231;onnement.Veuillez noter que les dimensions de la barre de couplage ou rigide ne doivent pas &#234;tre d&#233;finies dans le mod&#232;le RFEM. RF-PUNCH Pro applique donc les cotations standards de la section du poteau.

Vérification du poinçonnement avec des barres de couplage dans RF-PUNCH Pro
