Ermittlung der Verbundsteifigkeit in RF-GLAS

Wie ermittelt RF-GLAS die Verbundsteifigkeit?


Antwort:

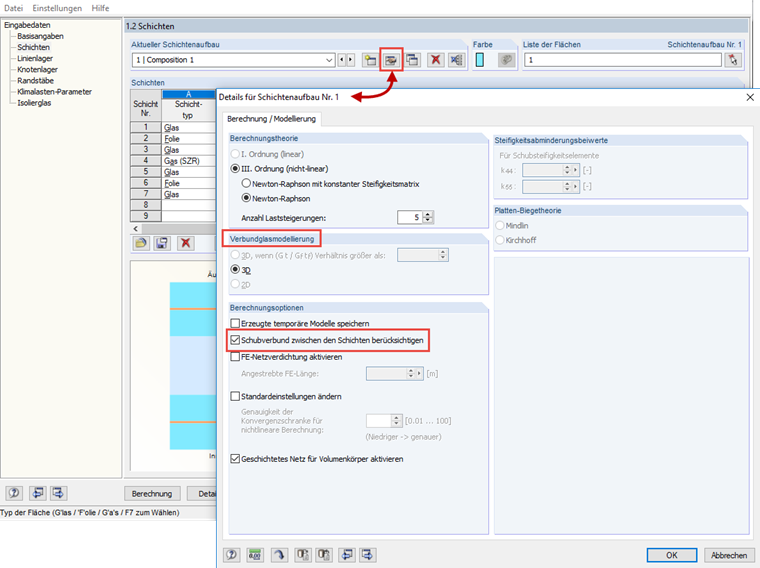

In RF-GLAS wird zwischen zwei verschiedenen Arten von Berechnung unterschieden. Einerseits die sogenannte "2D"-Berechnung. Dabei wird der Glasaufbau als Flächenelement abgebildet. Bei Berücksichtigung des Schubverbunds wird ein Ersatzquerschnitt mittels Laminattheorie ermittelt. Im Gegensatz dazu steht die "3D"-Berechnung. Hierbei wird der Schichtaufbau als Volumenelement in der Berechnung abgebildet und somit bei Berücksichtigung des Schubverbunds die Wirksamkeit der Steifigkeiten zwischen Folie und Glas exakt erfasst.

Weitere Informationen zur Berechnungstheorie bietet auch das Handbuch von RF-GLAS, Kapitel 2.


Autor

Herr Lex betreut die Entwicklung im Glasbau und sorgt für die Qualitätssicherung des Programms RFEM. Zudem ist er im Kundensupport aktiv.
