Stanovení tuhosti vazby v modulu RF-GLASS

Jak je možné v přídavném modulu RF-GLASS stanovit tuhost spřažení?


Odpověď:

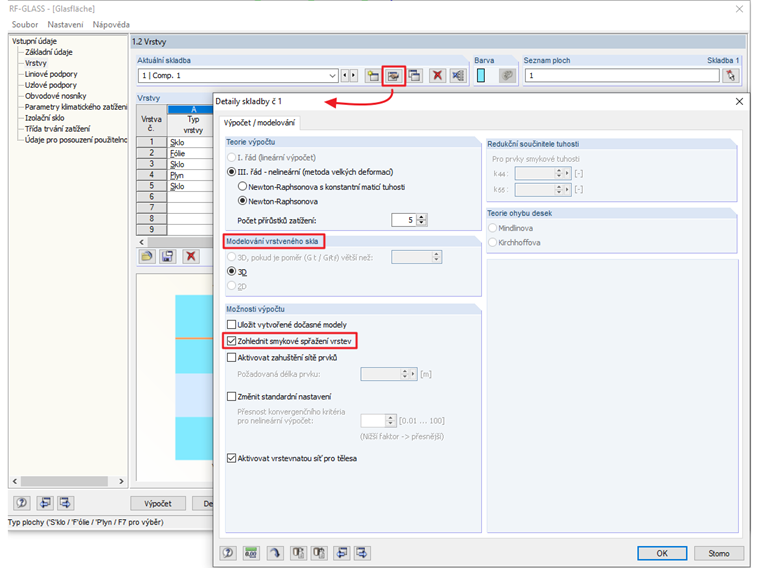

V přídavném modulu RF-GLASS se rozlišuje mezi dvěma různými typy výpočtů. Na jedné straně je to takzvaný "2D" výpočet. V tomto případě je skleněná konstrukce znázorněna jako plošný prvek. Při zohlednění smykového spřažení se stanoví náhradní průřez pomocí laminátové teorie. Na druhé straně se jedná o "3D" výpočet. V tomto případě je skladba modelována ve výpočtu jako těleso, a tím je při zohlednění smykového spřažení správně stanovena účinnost tuhostí mezi fólií a sklem.

Další informace k teorii výpočtu najdete v manuálu přídavného modulu RF-GLASS, Kapitola 2.


Autor

Ing. Lex je zodpovědný za vývoj produktů pro skleněné konstrukce a za zajištění kvality programu RFEM. V rámci technické podpory pečuje o zákazníky.
