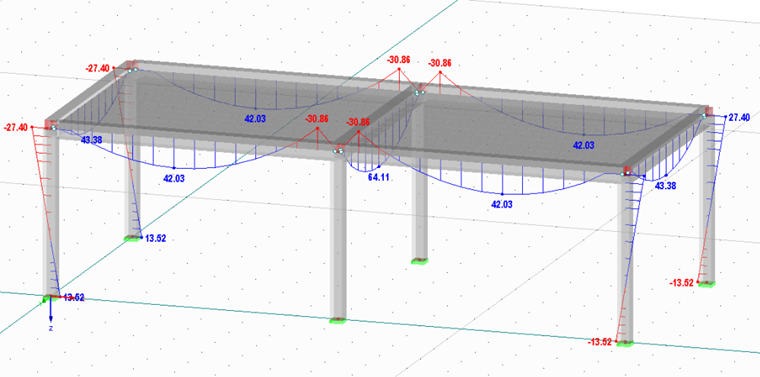

In einem Mischsystem aus Stäben und Flächen, habe ich einen Rahmen, dessen Riegel Stabendgelenke haben. Der Momentenverlauf der Riegel sieht merkwürdig aus. Was ist der Grund dafür?

Q: In einem Mischsystem aus Stäben und Flächen, habe ich einen Rahmen, dessen Riegel Stabendgelenke haben. Der Momentenverlauf der Riegel sieht merkwürdig aus. Was ist der Grund dafür?

Befinden der Riegel und die Fläche in derselben Ebene, so sind diese fest miteinander verbunden.Obwohl das Stabende ein Stabendgelenk aufweist, ist dieser schon im nächsten FE-Element biegesteif mit der Fläche verbunden und teilt sich mit der Fläche den Lastabtrag über Biegung. Damit keine Einspannmomente auftreten, muss auch die Fläche ein Liniengelenk erhalten.

Question

In einem Mischsystem aus St&#228;ben und Fl&#228;chen, habe ich einen Rahmen, dessen Riegel Stabendgelenke haben. Der Momentenverlauf der Riegel sieht merkw&#252;rdig aus. Was ist der Grund daf&#252;r?

Accepted Answer

Befinden der Riegel und die Fl&#228;che in derselben Ebene, so sind diese fest miteinander verbunden.Obwohl das Stabende ein Stabendgelenk aufweist, ist dieser schon im n&#228;chsten FE-Element biegesteif mit der Fl&#228;che verbunden und teilt sich mit der Fl&#228;che den Lastabtrag &#252;ber Biegung. Damit keine Einspannmomente auftreten, muss auch die Fl&#228;che ein Liniengelenk erhalten.

Korrektur des Momentenverlaufs bei Riegeln mit Stabendgelenken in Mischsystemen
